Fubag DRIVE INMIG DW SYN PULSE [7/21] Инструкция по эксплуатации
![Fubag DRIVE INMIG DW SYN PULSE [7/21] Инструкция по эксплуатации](/views2/1640090/page7/bg7.png)
Инструкция по эксплуатации
- 7 -
DRIVE INMIG DW SYN PULSE
Рис. 3.2.2
Поз. Описание
1 Таблица со сварочными программами
2 Таблица усилия прижатия роликов
3 Механизм подачи проволоки
4 Отсек для проволоки
2
1
3
4
Конец пакета кабелей вставить в защитное приспособление и зафиксировать специальной
скобой.
• Кабельный разъем сварочного тока вставить в разъем «Штекер, сварочный ток» и зафик-
сировать вращением по часовой стрелке.
• Накидной гайкой прикрепить шланг защитного газа к соединительному штуцеру.
• Штекер кабеля цепи управления вставить в соответствующую розетку и зафиксировать
накидной гайкой.
• Подключить штуцера шлангов охлаждения в соответсвующие быстроразьемные соеди-
нительные муфты: красный - отвод охлаждающей жидкости, синий -подача охлаждающей
жидкости.
5

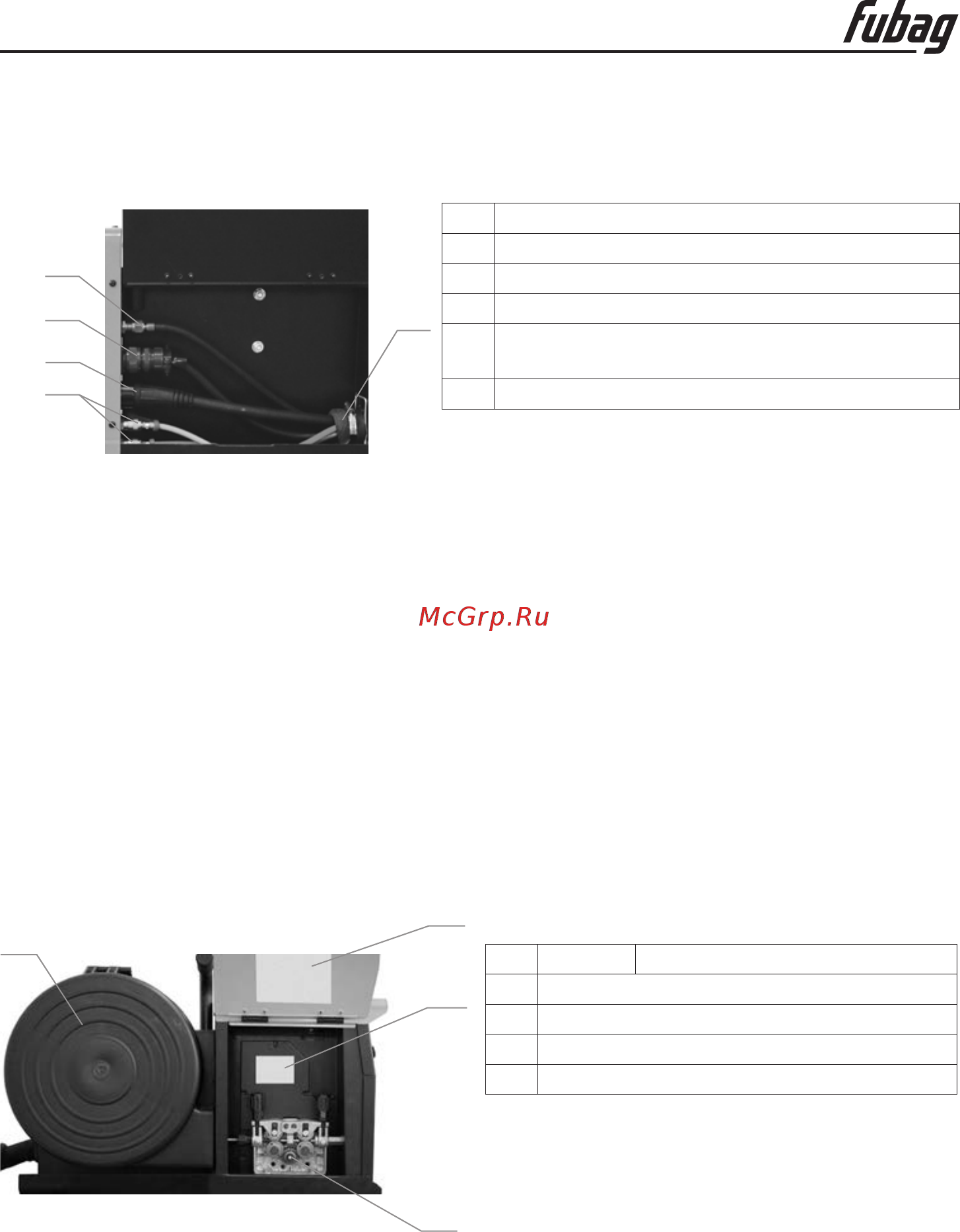

3.2 ПОДКЛЮЧЕНИЕ ШЛАНГ-ПАКЕТА К ПОДАЮЩЕМУ МЕХАНИЗМУ
Рис. 3.2.1
Поз. Описание
1 Газовый шланг
2 Кабель управления
3 Токоподводящий кабель
4
Быстроразьемные соединения шлангов
жидкостного охлаждения
5 Шланг-пакет
3
4
1
2
