Fubag DRIVE INMIG DW SYN PULSE [9/21] Подключение защитного газа

Для обеспечения оптимальной продолжительности включения пв силовой части необходимо обеспечить достаточную вентиляцию на рабочем месте не загораживать воздухозаборные и воздуховыпускные вентиляционные отверстия аппарата защитить аппарат от проникновения внутрь металлических частиц пыли или иных посторонних тел 6

Инструкция по эксплуатации 6

Конструкция и функционирование 6

Место установки аппарат необходимо устанавливать и эксплуатировать в специальных помеще ниях оборудованных приточно вытяжной вентиляцией или хорошо проветри ваемых на прочном и плоском основании 6

На подающем механизме предусмотрена ручка для переноски 6

Необходимо обеспечить наличие ровного нескользкого сухого пола и достаточное освещение рабочего места должна быть всегда обеспечена безопасная эксплуатация аппарата 6

Описание механизма подачи 6

Транспортировка должна производиться с отключенными сварочными кабелями горел кой и свернутым качественно уложенным сетевым кабелем не допускать сильной тря ски и иных внешних воздействий которые могут повредить корпус панель управления внутренние элементы сетевой кабель 6

Инструкция по эксплуатации 7

Конец пакета кабелей вставить в защитное приспособление и зафиксировать специальной скобой кабельный разъем сварочного тока вставить в разъем штекер сварочный ток и зафик сировать вращением по часовой стрелке накидной гайкой прикрепить шланг защитного газа к соединительному штуцеру штекер кабеля цепи управления вставить в соответствующую розетку и зафиксировать накидной гайкой подключить штуцера шлангов охлаждения в соответсвующие быстроразьемные соеди нительные муфты красный отвод охлаждающей жидкости синий подача охлаждающей жидкости 7

Инструкция по эксплуатации 8

Открутите гайку тормозного механизма закрепите катушку со сварочной проволокой таким образом чтобы штифт основания со впал с отверстием в катушке затяните гайку с помощью винта с полупотайной головкой отрегулируйте тормозной ме ханизм таким образом чтобы при остановке электромотора устройства подачи проволоки катушка не раскручивалась по инерции а при работе не блокировалась 8

Ролики устройства подачи проволоки должны соответствовать диаметру проволоки и материалу по надписи на роликах проверить соответствуют ли они диаметру проволоки при необходимости заменить приводные ролики надeжно фиксируются с помощью болтов с накатанной головкой 8

Сварка mig mag 8

Сварочную горелку подсоединить к центральному разъёму euro и зафиксировать на кидной гайкой вставить штекер кабеля массы в розетку на источнике inmig сварочный ток и за фиксировать подключить шланги охлаждения горелки в соответствии с цветовой маркировкой 8

Внимание ненадлежащее обращение с баллонами защитного газа может привести к тяже лым травмам со смертельным исходом 9

Инструкция по эксплуатации 9

Необходимо следовать инструкциям производителя газа и предписаниям регламенти рующим работу со сжатым газом установите баллон с защитным газом в предусмотренное для него гнездо и закрепите его крепежным элементом не допускать нагрева баллона с защитным газом 9

Подключение защитного газа 9

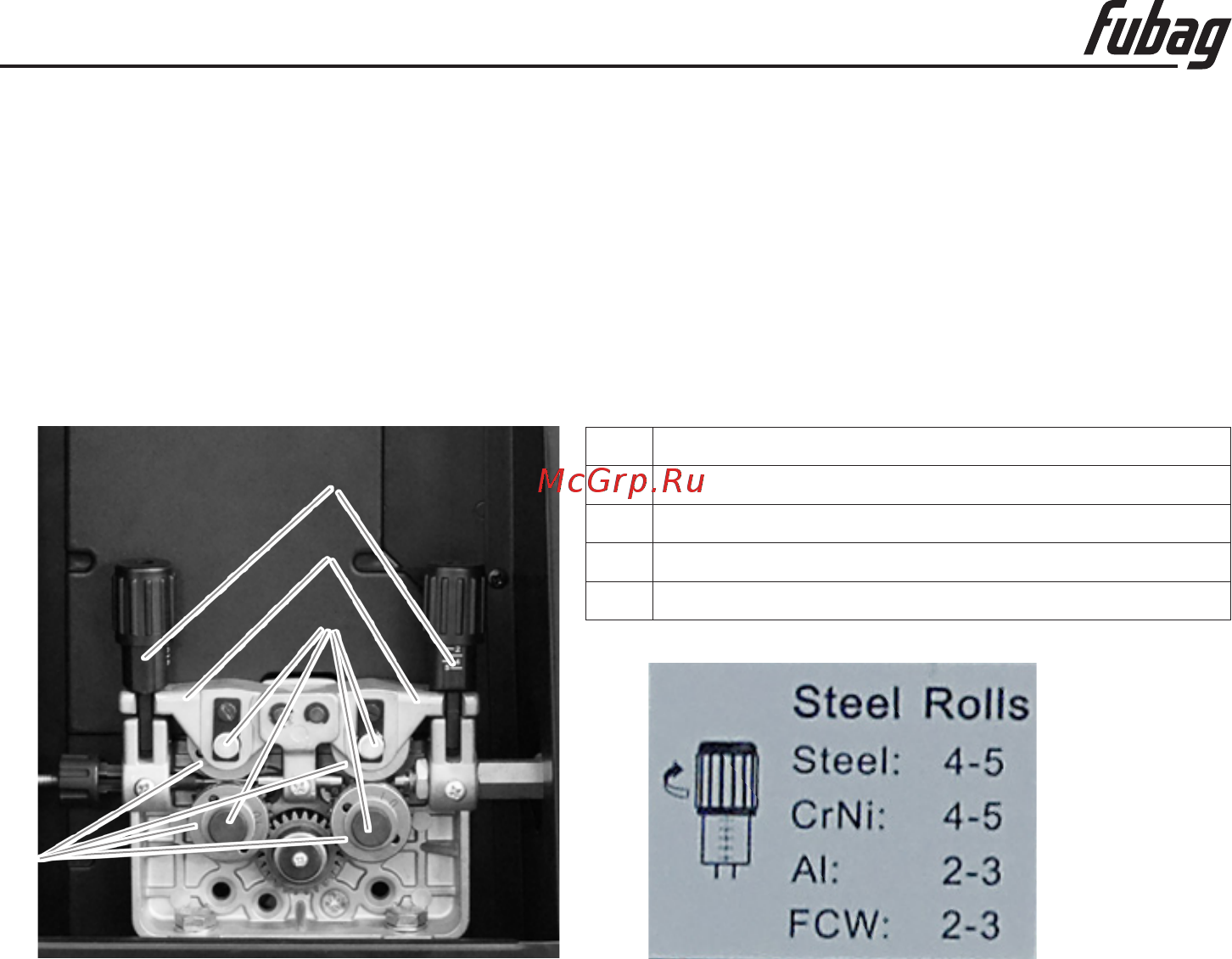

Распрямить подключенную сварочную горелку ослабить и откинуть прижимные узлы аккуратно отмотать сварочную проволоку с катушки и пропустить через ниппель ввода проволоки по жёлобу подающих роликов в капиллярную трубку настроить прижимное давление с помощью регулировочных винтов прижимного узла учитывая рекомендованные в таблице значения рис 4 нажать и удерживать кнопку бестоковой заправки до момента появления проволоки из контактного наконечника горелки 9

С помощью регулировочных гаек прижимных узлов следует настроить такое усилие прижима при котором сварочная проволока будет стабильно подаваться и проскальзы вать в случае блокировки катушки проволоки 9

Инструкция по эксплуатации 10

Нажать кнопку тест газа и настроить расход защитного газа на расходомере редук тора давления 10

Неверные настройки защитного газа как очень низкий так и очень высокий расход защитного газа может привести к попаданию воздуха в сварочную ванну и как следствие к образованию пор 10

Расход защитного газа настроить в соответствии с заданием на сварку 10

Установить баллон защитного газа в предусмотренное для этого место зафиксировать баллон страховочной цепью герметично привинтить редуктор на вентиль газового баллона накрутить накидную гайку газового шланга на выходной стороне редуктора все соединения в системе подачи защитного газа должны быть герметичными 10

Инструкция по эксплуатации 11

Управление и настройки 11

Инструкция по эксплуатации 12

Выбор и настройка сварочного задания 13

Инструкция по эксплуатации 13

Инструкция по эксплуатации 14

Инструкция по эксплуатации 15

Инструкция по эксплуатации 16

Drive inmig dw syn pulse 17

Или повернуть выбрать необходимую функцию 17

Индуктивности 17

Инструкция по эксплуатации 17

Нажать 17

Нажать войти в список доступных для данного режима функций см таблицу 2 17

Нажать выбрать необходимый режим управления горелкой 17

Нажимая на кнопку и перейти в режим настройки 17

Повернуть настроить значение выбранной функции 17

Повернуть настроить индуктивность диапазон 10 17

Таблица 2 17

Функция описание значение примечание 17

Инструкция по эксплуатации 18

Drive inmig dw syn pulse 19

Диагностика неисправностей 19

Для обеспечения эффективной и безопасной работы сварочного аппарата для ду говой сварки необходимо проводить регулярное техническое обслуживание аппарата пользователи сварочного аппарата должны быть проинформированы относительно ме роприятий по техническому обслуживанию и методов проверки сварочного аппарата а также они должны быть осведомлены о правилах по технике безопасности для пре дотвращения неисправностей сокращения продолжительности ремонта и увеличения срока службы сварочного аппарата мероприятия по техническому обслуживанию пере числены в приведенной ниже таблице 19

Инструкция по эксплуатации 19

Перед отправкой сварочных аппаратов с завода изготовителя они проходят отлад ку внесение каких либо изменений в сварочный аппарат неуполномоченными лицами не допускается выполняйте все указания по техническому обслуживанию к ремонту сварочного аппарата допускаются только квалифицированные специали сты по техническому обслуживанию при возникновении неисправности обращайтесь в сервисный центр 19

С помощью кнопки режим работы горелки выберите 2 х или 4 х тактный режим 19

Тактный режим 4 тактный режим 19

Техническое обслуживание 19

Циклограммы режимы работы 19

Диапазон температур окружающего воздуха 20

Для устранения некоторых видов неисправностей сварочного аппарата вы можете об ратиться к следующей таблице 20

До 50 при 40 c 20

До 90 при 20 c 20

Инструкция по эксплуатации 20

От 10 c до 40 c 20

Относительная влажность воздуха 20

Технические характеристики 20

Устранение неполадок 20

Drive inmig dw syn pulse 21

Инструкция по эксплуатации 21

Наименование 21

Наименование артикул 21

Принадлежности 21

Сварочные горелки mig mag 21

Шланг пакеты 21
