СБОРКА

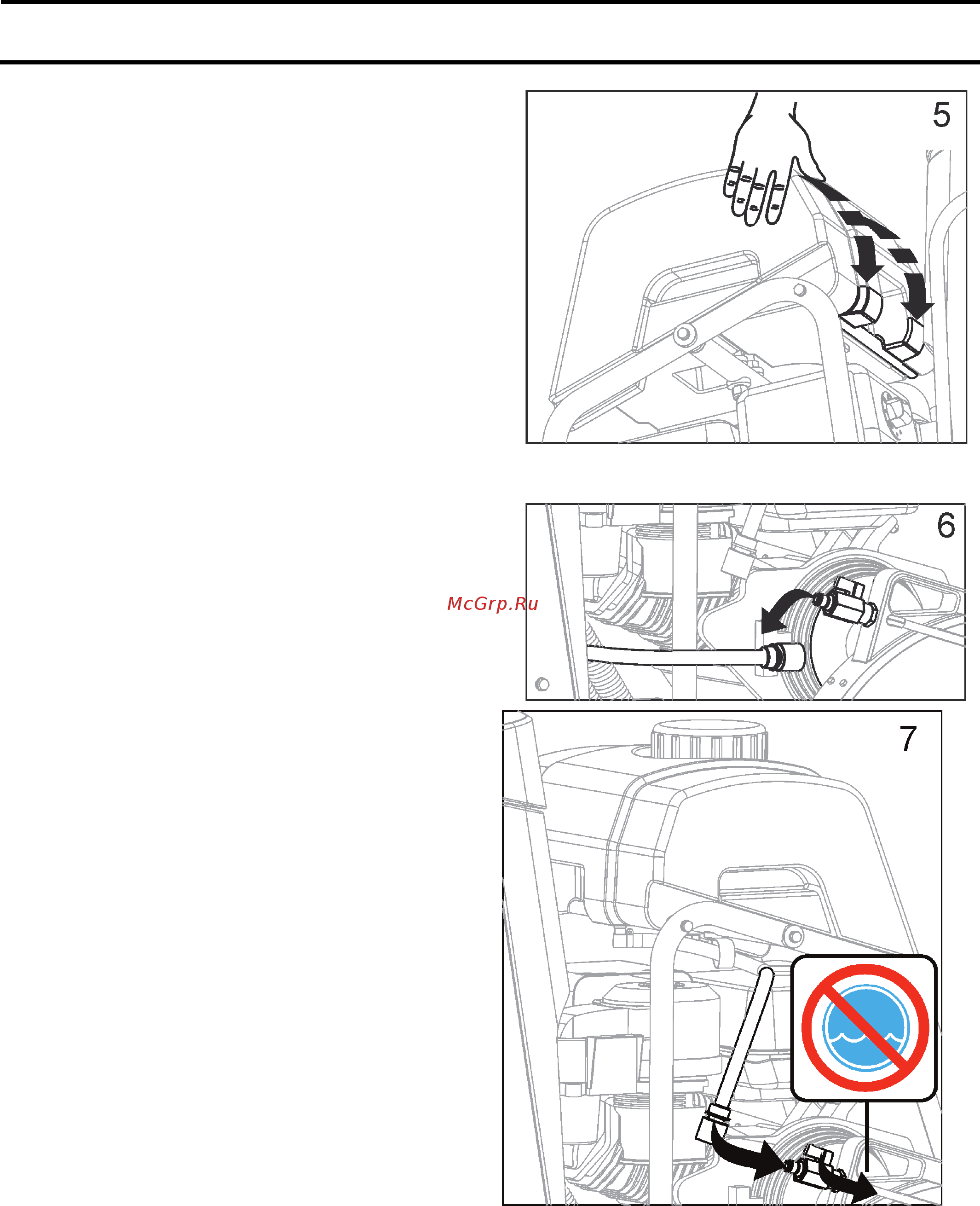

5. Совместите заднюю перекладину с углублением в
задней части бака с водой.
• С усилием нажмите на бак с водой, чтобы он
защелкнулся в требуемом положении на задней
перекладине.
• Если бак установлен правильно, он будет свободно
вращаться на задней перекладине.
6. Отсоедините имеющийся водяной шланг от щитка
диска. Это водяной шланг от крана управления
подачей воды, установленного на пиле.
7. Подсоедините водяной шланг к водяному крану на
щитке диска.
• Убедитесь, что водяной кран на щитке диска закрыт.
• Установка шланга от бака с водой на пилу
завершена.
