![Husqvarna FS 524 (9651502-05) [8/48] Символы и наклепки](/img/pdf.png)
Husqvarna FS 524 (9651502-05) [8/48] Символы и наклепки
![Husqvarna FS 524 (9651502-05) [8/48] Символы и наклепки](/views2/1640833/page8/bg8.png)

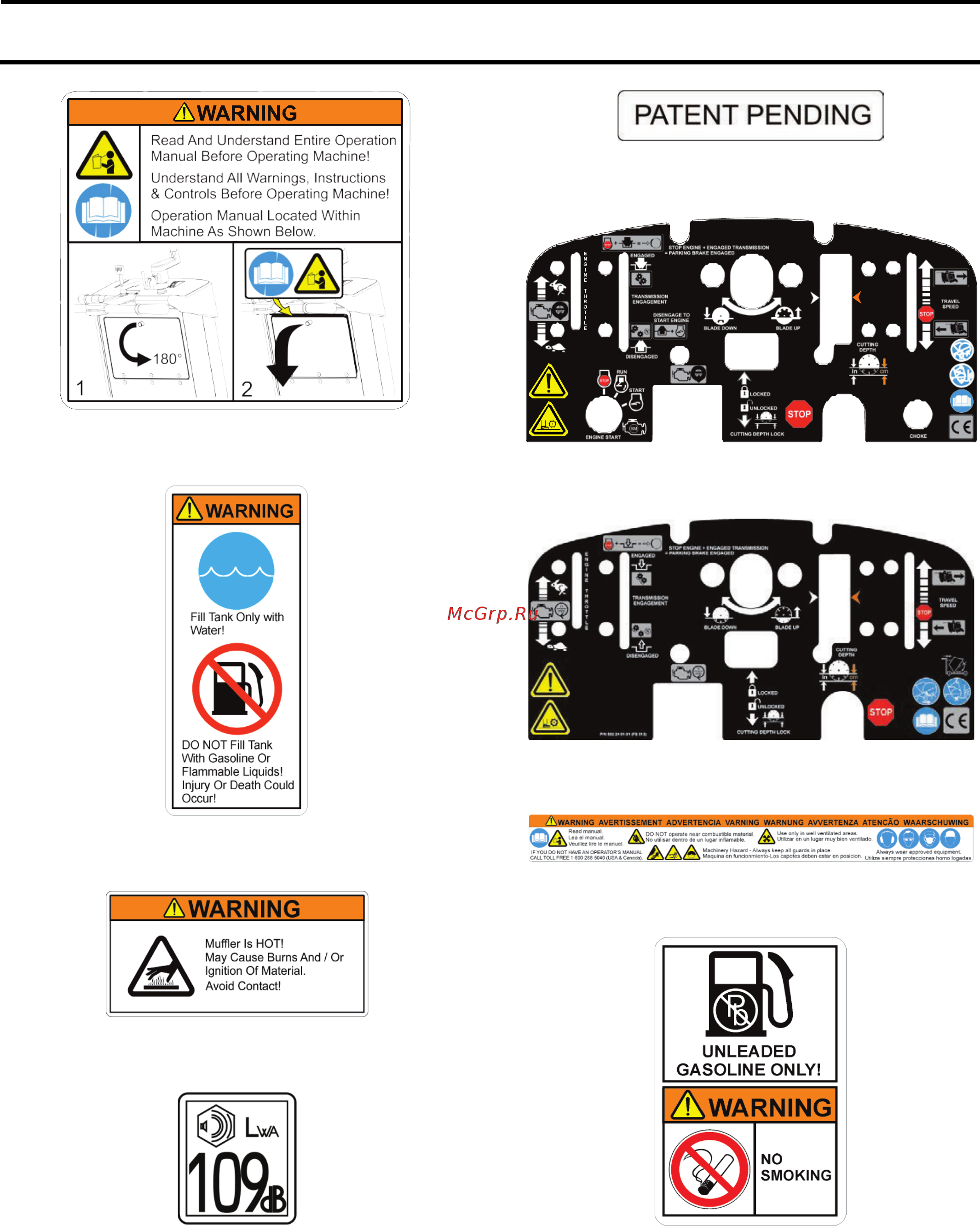

СИМВОЛЫ и НАКЛЕЙКИ
P/N 542 19 05-93
Расположение: задняя часть кожуха
P/N 542 19 06-17
Расположение: бак с водой (при наличии)
P/N 542 16 90-65
Расположение: сверху кожуха ремня
P/N 578 01 42-01 УРОВЕНЬ ШУМА - 109 дБА
Расположение: верхняя правая часть рамы
P/N 542 16 12-35 ПАТЕНТ ЗАЯВЛЕН
Расположение: верхняя правая часть рамы
P/N 502 24 01-03
Расположение: сверху кожуха, FS 520, FS 524
P/N 502 24 01-01
Расположение: сверху кожуха, FS 513
P/N 542 19 06-38
Расположение: задняя часть кожуха
P/N 542 19 06-39
Расположение: на раме возле заливной горловины
(FS 520, FS 524)
8
