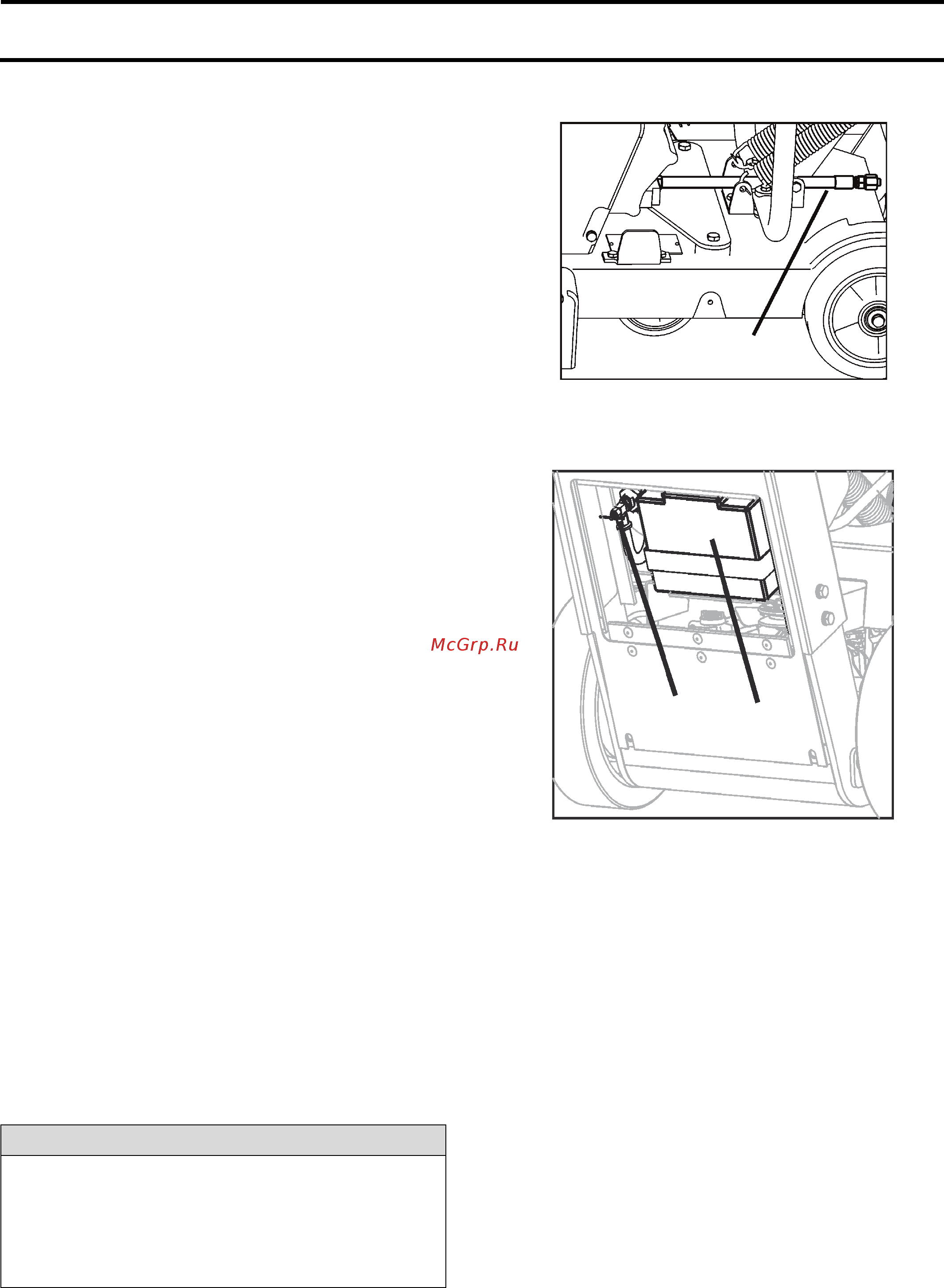

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА Замена масла в двигателе Поверните ключ зажигания 00 в положение ОТКЛ 0 Дайте двигателю остыть При помощи рукоятки глубины резания ЕЕ слегка наклоните машину назад Верните шланг слива масла NN в надлежащее положение сбоку машины Установите подходящую емкость достаточного объема для слива масла рядом с машиной Откройте пробку шланга слива масла ИМ и слейте масло в емкость После слива масла установите пробку слива масла NN на место надежно затяните ее и верните шланг в исходное положение Заполните двигатель рекомендованным объемом масла подробности см в руководстве по работе с двигателем Утилизируйте отработанное масло в соответствии с правилами охраны окружающей среды Техобслуживание аккумуляторной батареи РЗ 520 РЭ 524 Данная аккумуляторная батарея ИК для запуска двигателя является необслуживаемой и не требует добавления воды Следите за тем чтобы сверху аккумуляторной батареи и на кабельных соединениях не образовывалось коррозии Покрывайте соединения высокотемпературной смазкой или техническим вазелином Периодически проверяйте состояние аккумуляторной батареи измеряя напряжение на ее клеммах вольтметром постоянного тока Полностью заряженной батарее соответствует напряжение 12 8 В Рекомендуется проверять напряжение и заряжать батарею через кабель аккумуляторной батареи на стартере в передней части пилы Заряжайте аккумуляторную батарею как минимум раз в месяц Заряд может выполняться включением двигателя на 30 минут по меньшей мере или подсоединением аккумуляторной батареи к зарядному устройству ток заряда 2 А или менее на 8 часов Если запустить двигатель с аккумуляторной батареи не удается рекомендуется заменить или зарядить ее с помощью зарядного устройства ток заряда 2 А или менее ПРИМЕЧАНИЕ Полностью заряженной батарее соответствует напряжение 12 8 В Не рекомендуется запускать двигатель с внешней батареи большей емкости или бустера Это может привести к необратимым повреждениям внутренней аккумуляторной батареи 31
