8. Подключение.

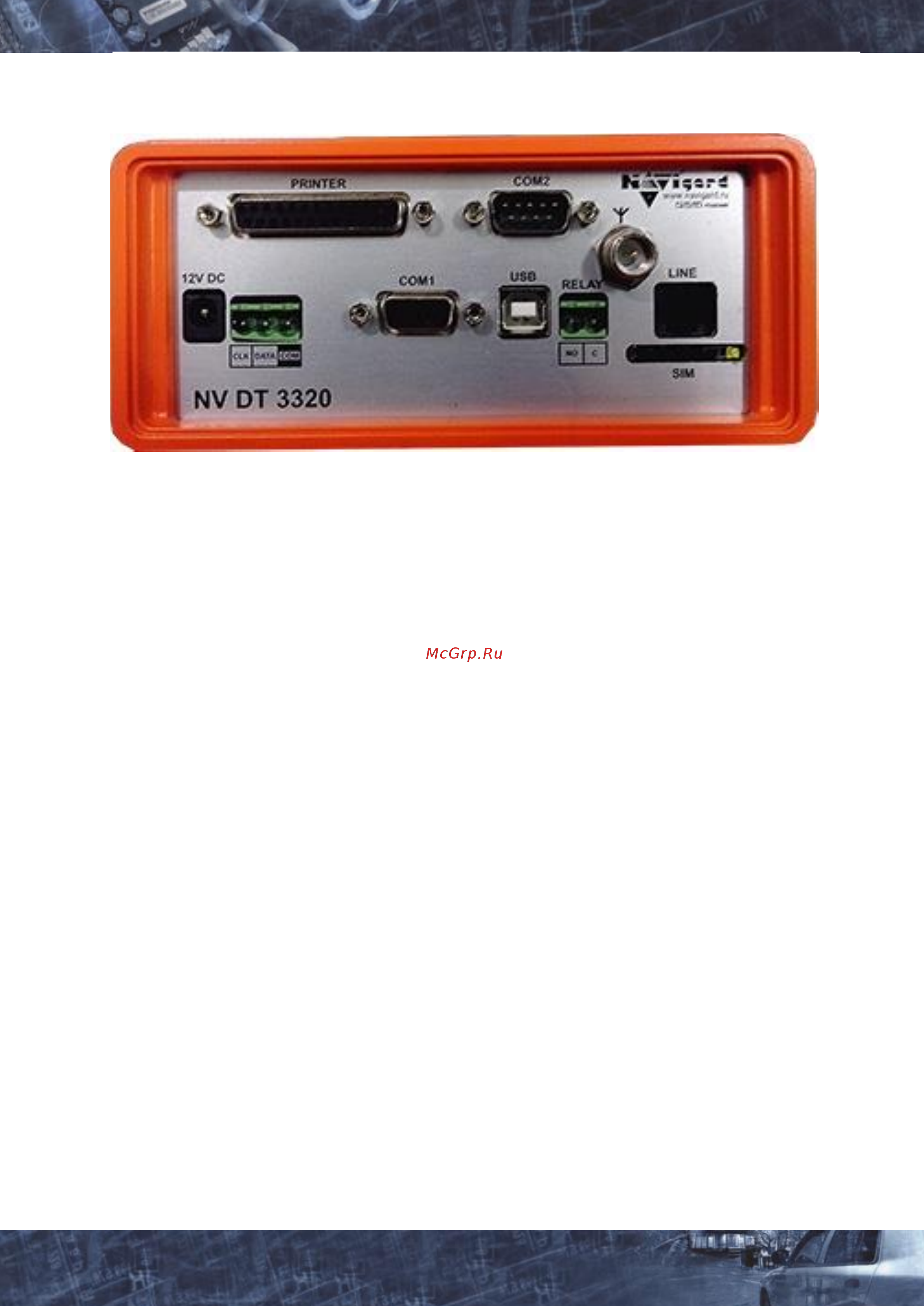

Рис. 8. Гибоидный приемник NV DT 3320. Вид сзади.

1. Подключите приемник к проводной телефонной линии

2. Подключите приемник (разъем COM1) к компьютеру с помощью кабеля DB1-1 (к COM порту

компьютера) или с помощью кабеля USB A-B (к USB порту компьютера).

3. Подключите источник питания постоянного тока. Выходной ток источника должен быть не менее

1.5 А.

Подключение дополнительных расширителей NV DG 3220.

1. Вставьте SIM карты в NV DG 3220.

2. Подключите антенны к NV DG 3220.

3. Задайте режим работы «работать как расширитель» и установите адрес для NV DG 3220

4. Соедините клеммы CLK, DATA, COM с соответствующими клеммами на задней стенке NV DG 3220.

5. Подключите источник питания постоянного тока. Выходной ток источника должен быть не менее 1.5

А.

Подключение дополнительных расширителей NV DT 3220.

1. Подключите расширитель к проводной телефонной линии.

2. Задайте режим работы «работать как расширитель» и установите адрес для NV DT 3220.

3. Соедините клеммы CLK, DATA, COM с соответствующими клеммами на задней стенке NV DG 3220.

4. Подключите источник питания постоянного тока. Выходной ток источника должен быть не менее 1.5

А.
