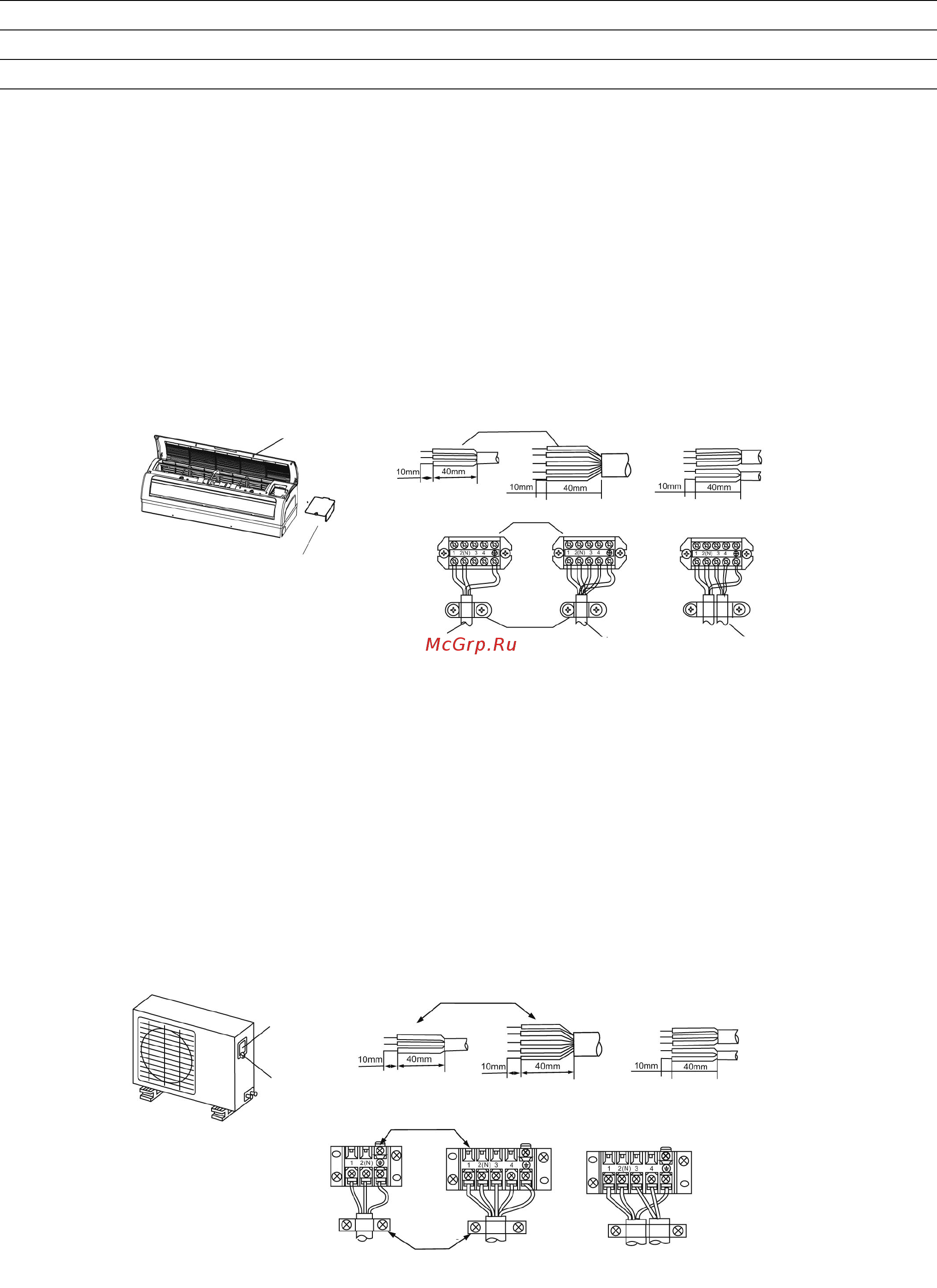

Мощность Питание Предохранитель Сечение провода до 12000 В1и ч от 12000 ВШ ч 50 Гц 220 240750 Гц 220 2407 25 А 25 А от 1 5 мм2 от 1 5 мм2 Внимание напряжение питания не должно быть ниже чем номинальное напряжение указанное на кондиционере Подключение кабеля к внутреннему блоку 1 Внутренний и внешний блоки кондиционера надо соединить электрическими кабелями типа Н07ВМ Г с сечением 1 5 кв мм 2 Снимите панель и винты и выньте крышку клеммной коробки 3 Подключите кабели в соответствии с маркировкой контактов 4 Оберните кабели не подключенные к контактам изолентой чтобы они не касались элементов электрической схемы кондиционера панель крышка Рис 20 Подключение кабеля к внешнему блоку 1 Снимите крышку электрического отсека внешнего блока 2 Подключите соединительные провода к контактам так чтобы числа указанные на контактах внутреннего и внешнего блоков совпадали 3 Чтобы вода не попадала в электрический отсек защитите провода обмоткой как показано на монтажных схемах внутреннего и внешнего блоков кондиционера 4 Те провода которые не используются надо изолировать полихлорвиниловой лентой Провода не должны касаться электрических компонентов и металлических частей кондиционера охлаждение и обогрев Рис 21 11
