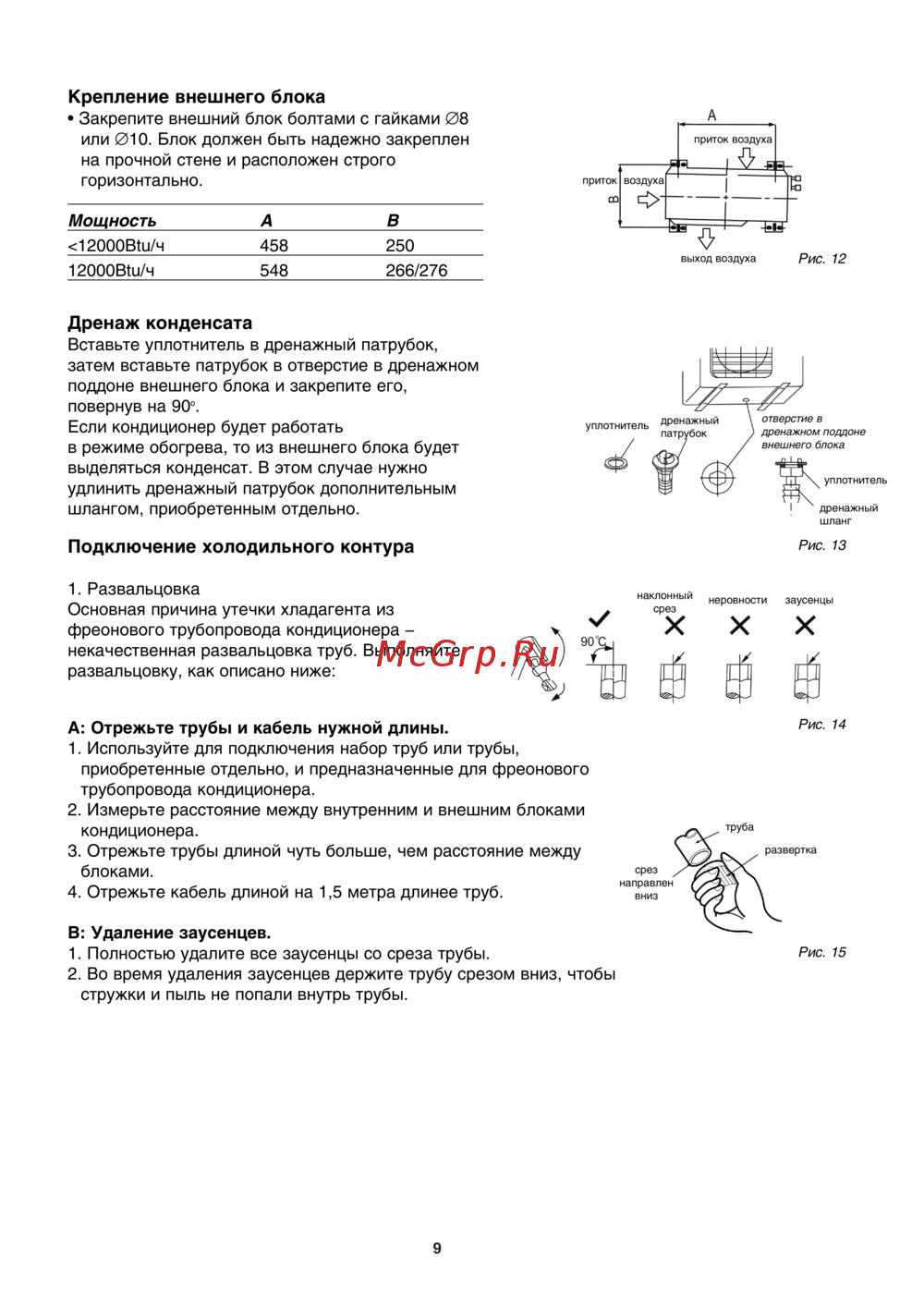

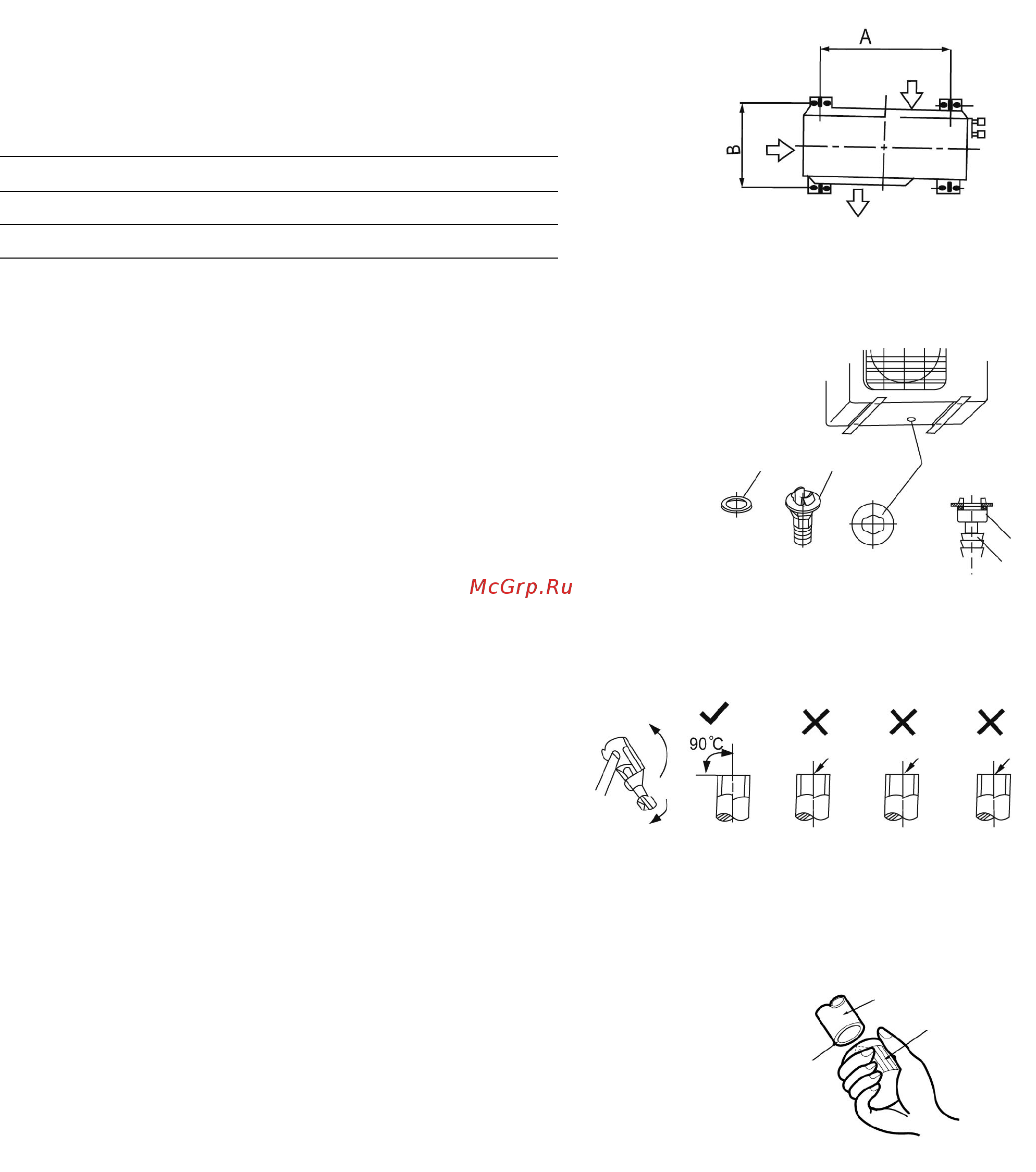

Крепление внешнего блока Закрепите внешний блок болтами с гайками 08 или 010 Блок должен быть надежно закреплен на прочной стене и расположен строго горизонтально Мощность А В 12000В1и ч 12000В1и ч 458 548 250 266 276 А приток воздуха выход воздуха Рис 12 Дренаж конденсата Вставьте уплотнитель в дренажный патрубок затем вставьте патрубок в отверстие в дренажном поддоне внешнего блока и закрепите его повернув на 90 Если кондиционер будет работать в режиме обогрева то из внешнего блока будет выделяться конденсат В этом случае нужно удлинить дренажный патрубок дополнительным шлангом приобретенным отдельно Подключение холодильного контура шланг Рис 13 1 Развальцовка Основная причина утечки хладагента из фреонового трубопровода кондиционера некачественная развальцовка труб Выполняйте развальцовку как описано ниже А Отрежьте трубы и кабель нужной длины Рис 14 1 Используйте для подключения набор труб или трубы приобретенные отдельно и предназначенные для фреонового трубопровода кондиционера 2 Измерьте расстояние между внутренним и внешним блоками кондиционера 3 Отрежьте трубы длиной чуть больше чем расстояние между блоками 4 Отрежьте кабель длиной на 1 5 метра длинее труб В Удаление заусенцев 1 Полностью удалите все заусенцы со среза трубы 2 Во время удаления заусенцев держите трубу срезом вниз чтобы стружки и пыль не попали внутрь трубы 9 Рис 15
