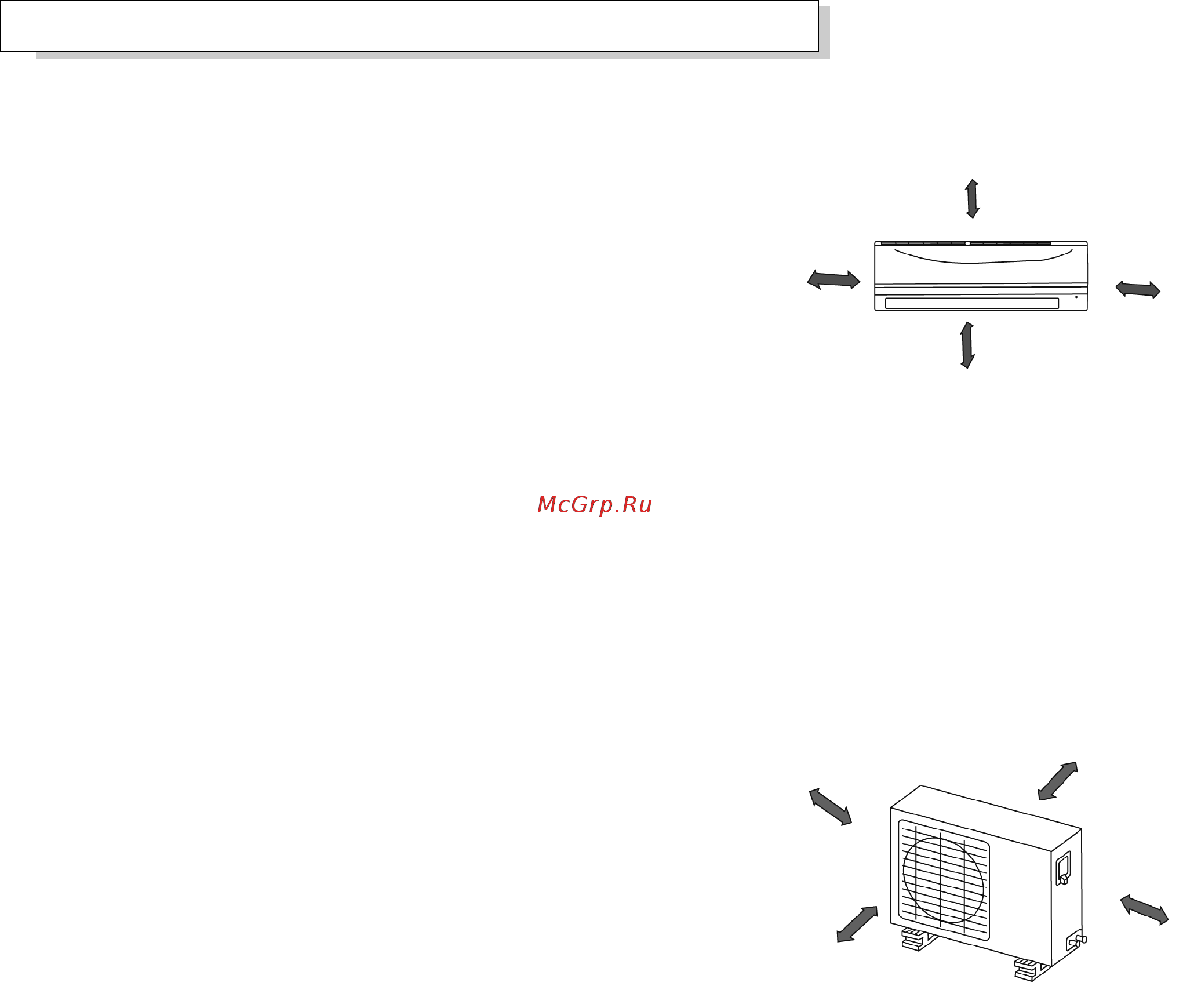

Установка внешнего и внутреннего блока Для того чтобы правильно установить кондиционер полностью внимательно прочитайте данную инструкцию перед началом работ а в процессе монтажа точно выполняйте ее требования Внутренний блок 15см Нельзя нагревать внутренний блок кондиционера или подвергать его воздействию пара 12см 12см Конденсат должен беспрепятственно отводиться от блока 1 п Не размещайте внутренний блок кондиционера возле двери Справа и слева от блока должно быть не менее 12 см I от и м свободного пространства дог зм рис 1 Чтобы не повредить стену используйте для крепления винтов дюбели Для достижения макисмальной эффективности кондиционера высота потолка должна быть не более 2 3 метра Чтобы снизить вибрацию и шум длина фреонового трубопровода должна быть не менее 3 м Внутренний блок надо размещать на расстоянии не менее 15 см от потолка Настенный внутренний блок кондиционера надо размещать на высоте не менее 1 7 метра и не более 2 3 метра от пола При изменении длины фреонового трубопровода необходимо изменить количество хладагента заправленного в холодильный контур Внешний блок Если над внешним блоком установлен навес защищающий его от дождя и солнечных лучей убедитесь что он не мешает отводу тепла от конденсатора Свободное пространство сзади и справа от внешнего блока должно составлять не менее 60 см слева не менее 10 см а спереди от блока не менее 1 метра Входящий и выходящий из кондиционера потоки воздуха не должны быть направлены на животных и растения Место должно быть удобным для монтажа сухим с хорошим Рис 2 доступом воздуха но без сильного ветра Поверхность на которую устанавливается внешний блок кондиционера должна быть достаточно прочной чтобы выдержать его вес Внешний блок надо размещать так чтобы не создавался сильный шум и вибрация Шум и воздушный поток от внешнего блока не должны мешать соседям владельца кондиционера не размещайте блок возле соседских окон Установка внешнего блока на крышу Если внешний блок устанавливается на крышу здания убедитесь что он размещается строго горизонтально Убедитесь что поверхность достаточно прочная а крепление блока достаточно надежно Соблюдайте местные нормативы касающиеся установки оборудования на крышу В некоторых случаях установка внешнего блока на крышу или внешнюю стену здания может привести к сильному шуму и вибрации при работе кондиционера и сделать нормальную эксплуатацию кондиционера невозможной 4
