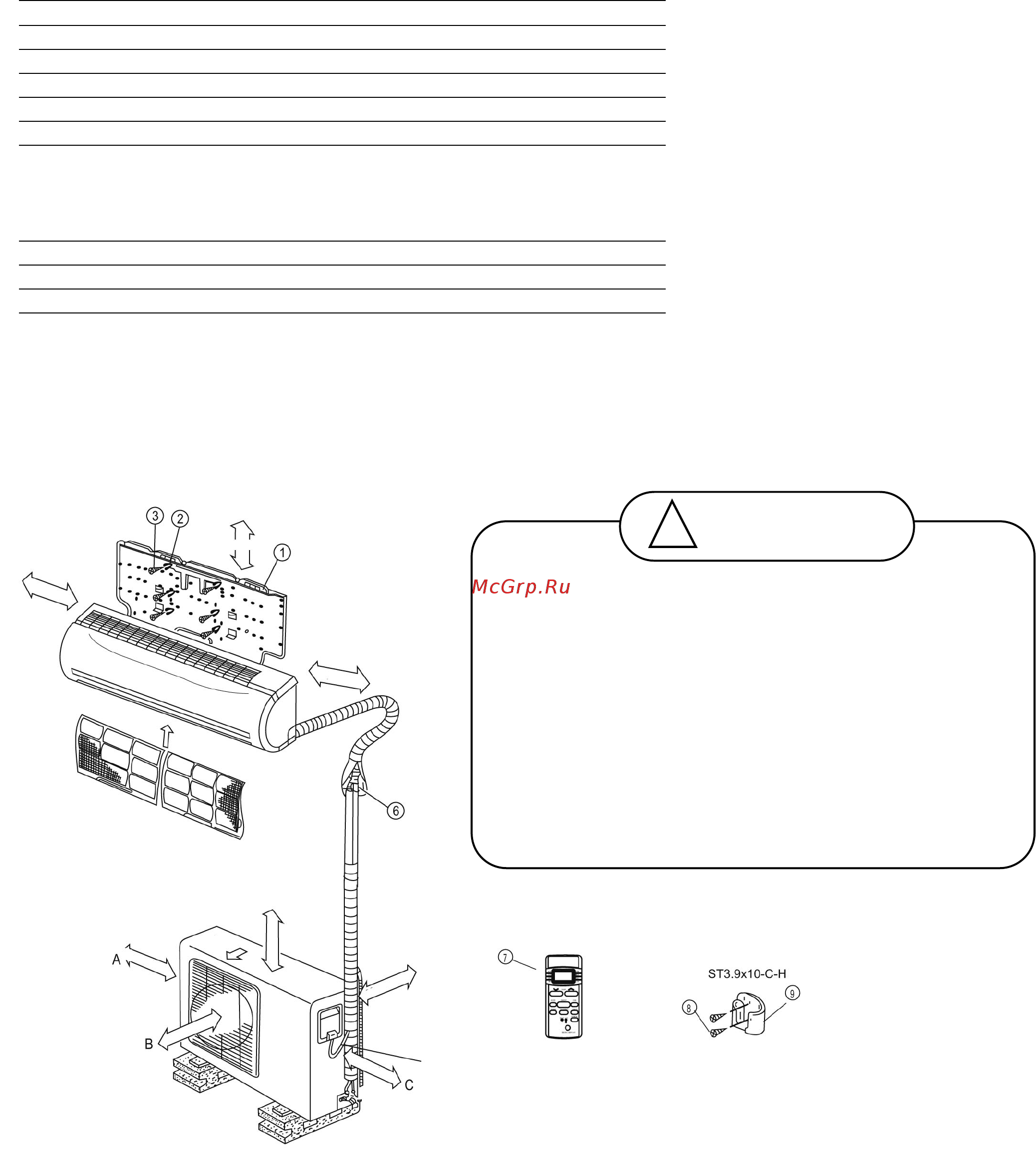

Комплект поставки кондиционера Номер Название Кол во 1 2 3 4 5 6 Монтажная пластина Дюбели Самонарезающие винты А 8Т3 9х25 Уплотнение Дренажный шланг Трубы холодильного контура жидкостная линия 0 6 35 газовая линия 9000 В1и ч 0 9 53 газовая линия 12000 В1и ч 0 12 7 Пульт дистанционного управления Самонарезающие винты В ЗТЗ ЭхЮ Держатель для пульта ДУ 1 8 8 1 1 7 8 9 приобретаются отдельно 1 2 1 Замечание При установке кондиционера могут потребоваться и другие части кроме указанных в таблице Они приобретаются отдельно от кондиционера Справа и слева от блока должно быть не менее 12 см свободного пространства Внутренний блок надо размещать на расстоянии не менее 15 см от потолка Чтобы не повредить стену используйте для крепления винтов дюбели Чтобы снизить вибрацию и шум длина фреонового трубопровода должна быть не менее 3 м Настенный внутренний блок кондиционера надо размещать на высоте не менее 1 7 метра и не более 2 3 метра от пола Пространство в направлениях А В и С вокруг внешнего блока должно быть свободным 5Т3 9х10 С Н Держатель пульта ДУ Замечания 1 На рисунке показано приблизительное изображение кондиционера 2 Медные трубки холодильного контура должны быть покрыты изоляцией отдельно друг от друга 5
