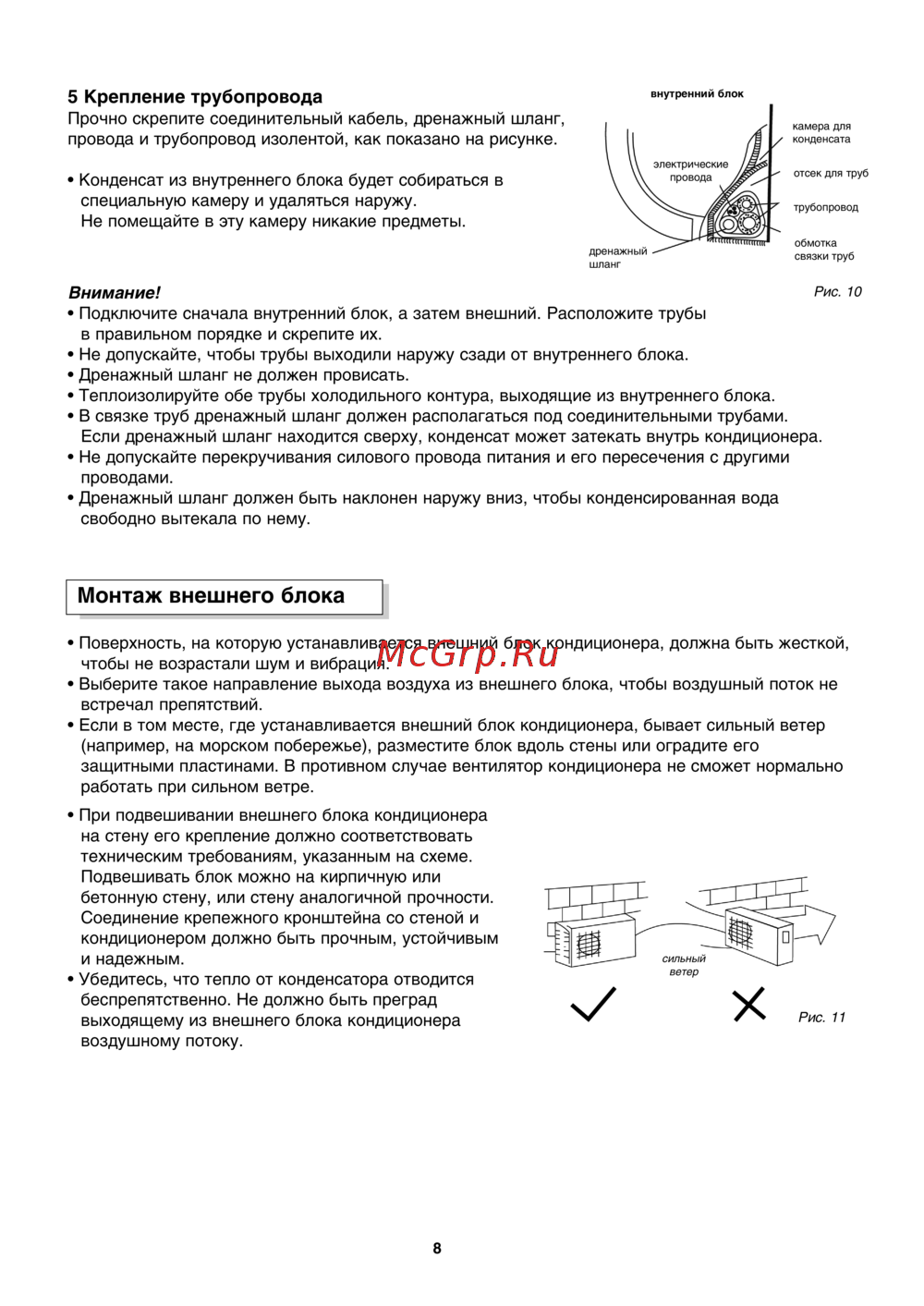

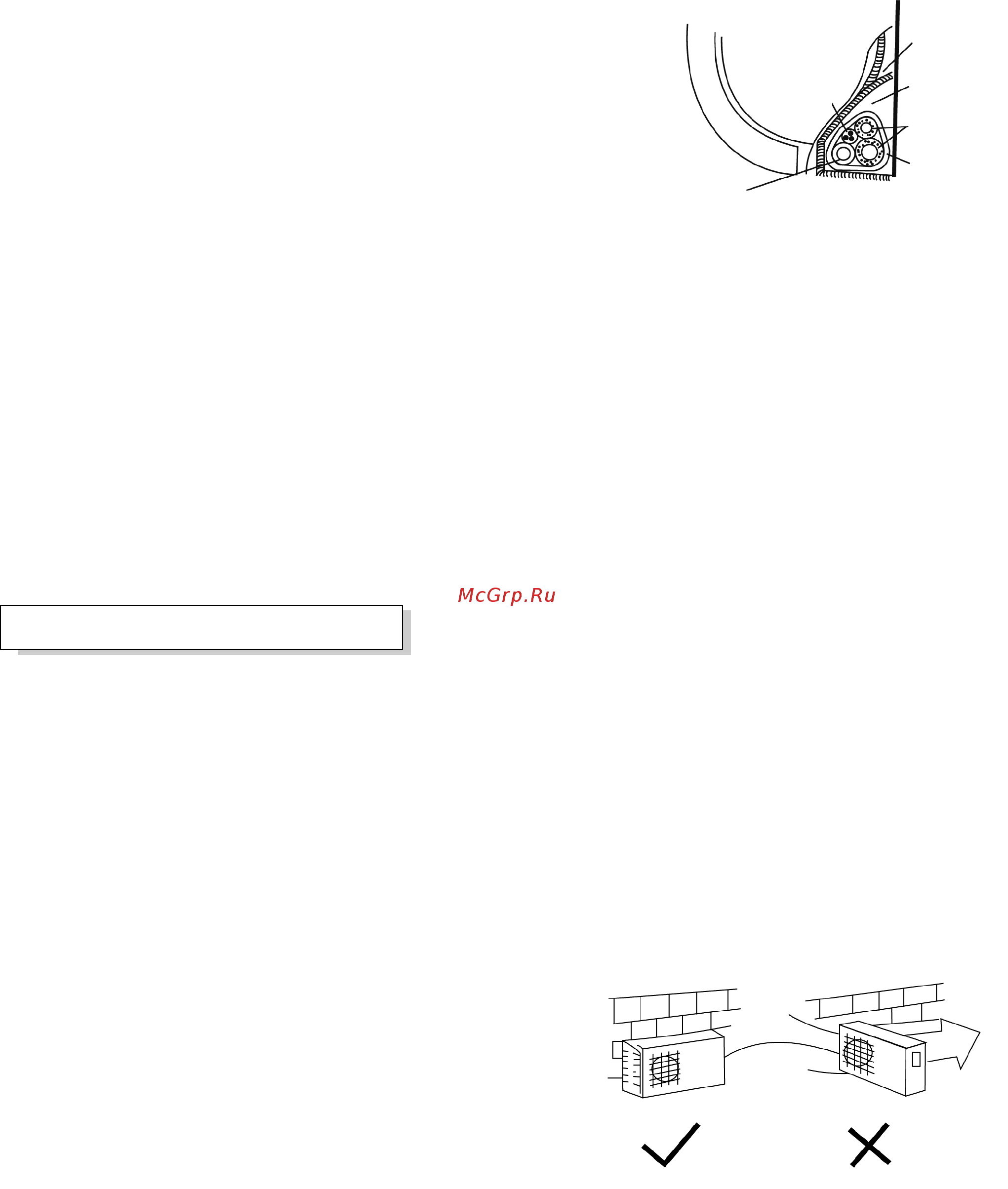

5 Крепление трубопровода внутренний блок Прочно скрепите соединительный кабель дренажный шланг провода и трубопровод изолентой как показано на рисунке Конденсат из внутреннего блока будет собираться в специальную камеру и удаляться наружу Не помещайте в эту камеру никакие предметы камера для конденсата отсек для труб трубопровод обмотка связки труб Внимание Рис ю Подключите сначала внутренний блок а затем внешний Расположите трубы в правильном порядке и скрепите их Не допускайте чтобы трубы выходили наружу сзади от внутреннего блока Дренажный шланг не должен провисать Теплоизолируйте обе трубы холодильного контура выходящие из внутреннего блока В связке труб дренажный шланг должен располагаться под соединительными трубами Если дренажный шланг находится сверху конденсат может затекать внутрь кондиционера Не допускайте перекручивания силового провода питания и его пересечения с другими проводами Дренажный шланг должен быть наклонен наружу вниз чтобы конденсированная вода свободно вытекала по нему Монтаж внешнего блока Поверхность на которую устанавливается внешний блок кондиционера должна быть жесткой чтобы не возрастали шум и вибрация Выберите такое направление выхода воздуха из внешнего блока чтобы воздушный поток не встречал препятствий Если в том месте где устанавливается внешний блок кондиционера бывает сильный ветер например на морском побережье разместите блок вдоль стены или оградите его защитными пластинами В противном случае вентилятор кондиционера не сможет нормально работать при сильном ветре При подвешивании внешнего блока кондиционера на стену его крепление должно соответствовать техническим требованиям указанным на схеме Подвешивать блок можно на кирпичную или бетонную стену или стену аналогичной прочности Соединение крепежного кронштейна со стеной и кондиционером должно быть прочным устойчивым и надежным Убедитесь что тепло от конденсатора отводится беспрепятственно Не должно быть преград выходящему из внешнего блока кондиционера воздушному потоку 8
