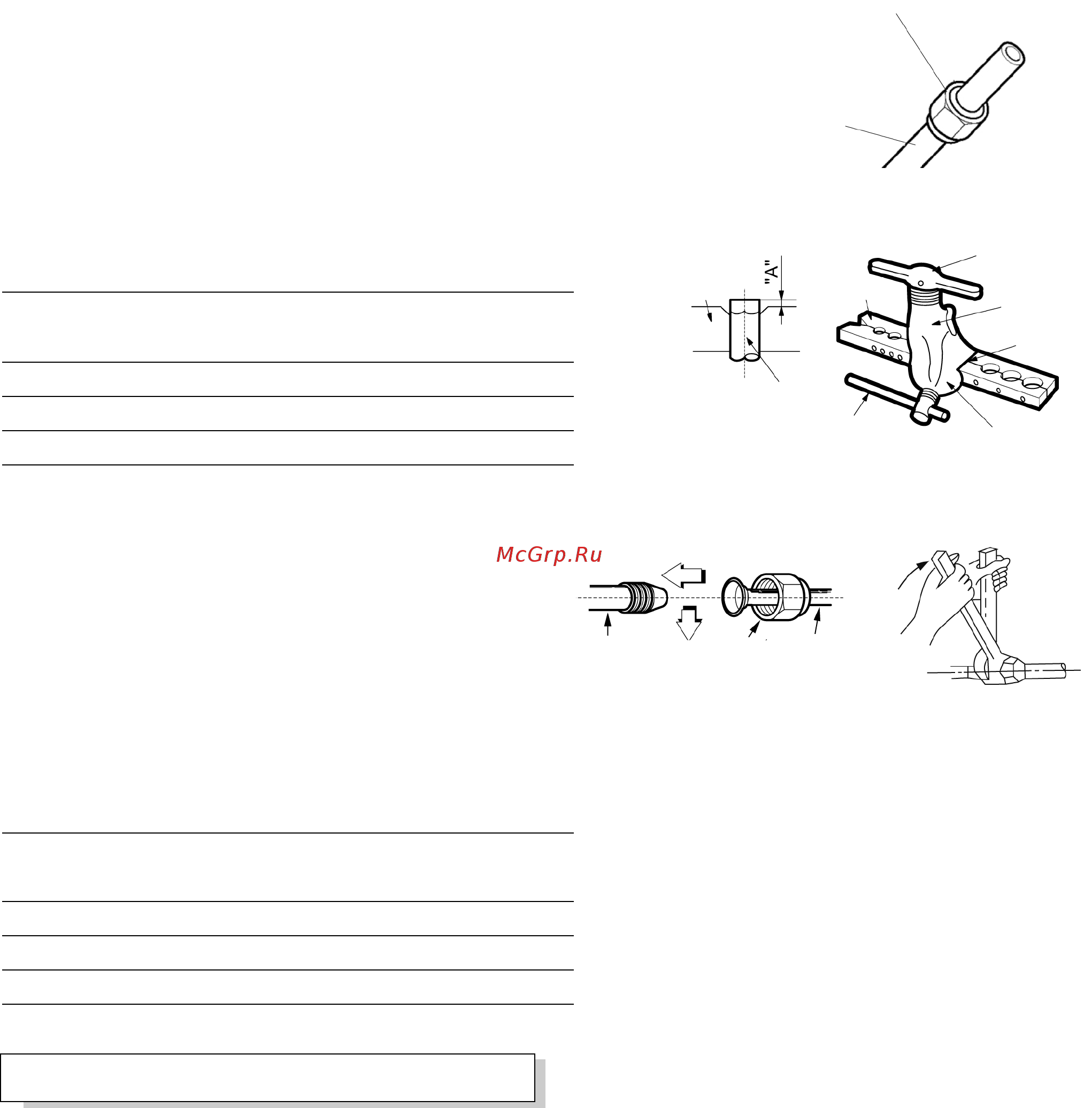

С Установка накидных гаек Отсоедините накидные гайки прикрепленные к внутреннему и внешнему блокам кондиционера Затем установите их на трубки с которых уже удалены заусенцы После развальцовки труб установить гайки уже нельзя Развальцовка труб Плотно закрепите медную трубку в зажиме Размер зажима зависит от диаметра трубы см таблицу Внешний А мм диаметр мм Миним Максим 6 35 9 53 12 7 1 3 1 6 1 8 0 7 1 0 1 0 Рис 17 Закрепление соединения Соедините трубы которые нужно скрепить Закрутите накидную гайку пальцами а затем дозатяните ее гаечным ключом и ключом с регулируемым крутящим моментом см рисунок Внимание патрубок накидная гайка трубка внутреннего блока Рис 18 Слишком большой крутящий момент может повредить гайку Максимально допустимые значения крутящего момента в таблице Внеш диаметр Крутящий трубы мм момент Н см момент Н см 6 35 9 53 12 7 1570 2940 4900 1960 3430 5390 Рис 19 Дополнит Электрическое подключение 1 Если электропроводка не подходит для питания кондиционера электрик не должен подключать к ней кондиционер Нужно объяснить владельцу кондиционера суть проблемы и способы ее устранения 2 Напряжение питания должно поддерживаться в пределах от 90 до 110 от номинального 3 В силовом контуре нужно установить предохранитель и главный выключатель питания срабатывающий при токе в 1 5 раза большем максимального рабочего тока кондиционера 4 Убедитесь что кондиционер заземлен 5 При подключении руководствуйтесь монтажной схемой изображенной на панели внешнего блока кондиционера 6 Электрическое подключение должно полностью соответствовать государственным и местным стандартам и выполняться квалифицированными опытными электриками 7 К пакетнику к которому подключается кондиционер нельзя подключать другие электроприборы Рекомендуемое сечение проводов и параметры предохранителей указаны в таблице на следующей странице Ю
