D – 803 C – 07/02 D – RU стр. 13/32
1.
1. и 2. Всасывание
Канавки a, b и c главного ротора связаны с
камерой всасывания через коническую
торцевую поверхность ротора с одной
стороны, и герметически закрываются
зубьями звёздообразного ротора А с другой
стороны. По мере поворота главного ротора
эффективная длина канавок увеличивается,
и соответственно увеличивается их объём,
открытый камере всасывания: этот процесс
наглядно показан на
схеме 1. По мере того,
как канавка a принимает положение канавок b
и c, её объём увеличивается, в результате
чего газ из камеры всасывания поступает в
канавку.
При дальнейшем вращении главного ротора
канавки, открытые для камеры всасывания,
входят в зацепление с зубьями другого
звёздообразного ротора. В то же время
каждая канавка прогрессивно герметизи-
руется главным ротором. Когда содержимое
канавки будет полностью изолировано от
камеры всасывания, этап всасывания цикла
сжатия завершится.
A Всасываемый газообразный
хладагент
2.
3. Сжатие
По мере вращения главного ротора объём
газообразного хладагента, захваченного в
канавку, уменьшается, поскольку длина
канавки сокращается и происходит сжатие.
3.
4. Нагнетание
По мере приближения зуба звёздообразного
ротора к концу канавки давление захваченного
газа достигает максимального значения – оно
приходится на тот момент, когда передняя кромка
канавки начинает совмещаться с портом
нагнетания треугольной формы.
Давление немедленно сбрасывается, поскольку газо-
образный хладагент уходит в нагнетательный коллек-
тор. Зуб звёздообразного ротора продолжает вы-
чищать канавку до тех пор, пока давление в канавке
не опустится до нуля. Этот процесс сжатия повто-
ряется по очереди с каждой канавкой/зубом звезды.
В то время как вышеописанный процесс сжатия
происходит в верхней части компрессора, в его
нижней части происходит аналогичный процесс с
участием звезды B, таким образом каждая канавка
главного ротора используется дважды за один оборот
ротора (по одному разу с одним зубом каждого
звёздообразного ротора). Данный процесс сжатия
можно сравнить с принципом работы
установки с
шестью цилиндрами двойного действия (роль
которых играют канавки главного ротора), по которым
зубья звёздообразного ротора двигаются, как поршни
(всегда в одном направлении).
A
Нагнетаемый газообразный хладагент
4.

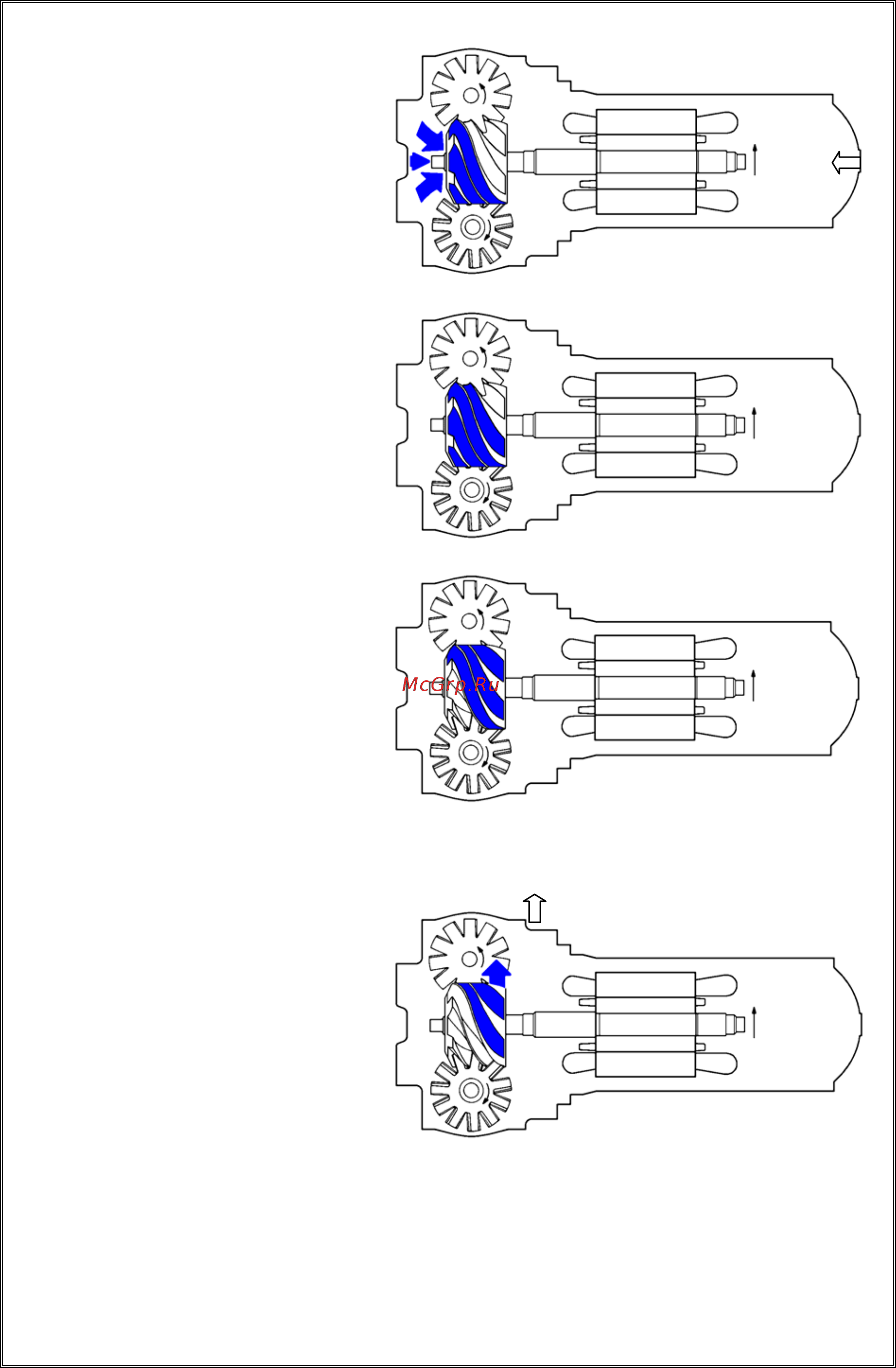

Рис. 3. Процесс сжатия
c
A
a
b
B
c
a
b
A
B
a
b
A
B
a
b
c
Õ
Õ
A
A
