D – 803 C – 07/02 D – RU стр. 18/32
Discharge
Line
Iniezione di liquido
To Oil Separator
A
Система улавливания масла
В каждом компрессоре имеется система улавливания масла, скапливающегося внутри испарителя
в ходе нормальной эксплуатации.
Эта система состоит из эжекторного насоса, способного непрерывно собирать всё масло из
испарителя, не позволяя маслу скапливаться из-за движения газообразного хладагента с низкой
скоростью.
Нагнетаемый под высоким давлением газообразный хладагент подаётся в эжекторный насос,
который создаёт
разрежение и обеспечивает засасывание смеси масла и хладагента из испарителя
в компрессор для восстановления уровня масла в системе смазки.
Смотровое стекло на трубопроводе улавливания масла позволяет следить за протоком смеси масла
и хладагента, поступающей в компрессор. Если интенсивность протока недостаточна или агрегат
постоянно останавливается по аварийному сигналу «Низкий уровень масла»,
убедитесь
в правильности функционирования соответствующего контура.
Убедитесь в том, что:
1. запорные клапаны системы улавливания масла открыты;
2. электромагнитный клапан, установленный на подаче эжекторного насоса, работает нормально.
Нагревательные элементы
Компрессор и маслоотделитель оснащены сопротивлениями для обогрева компрессора и нагрева
масла в отделителе в целях предотвращения перемещения и конденсации хладагента во время
простоя агрегата.
На эту вспомогательную цепь необходимо подать напряжение не менее чем за 12 часов до запуска
компрессора. Перед запуском системы температура в компрессоре и температура масла должна
подняться достаточно
высоко – это сведёт к минимуму вероятность возникновения проблем со
смазкой и риск гидроудара. Микропроцессор непосредственно отслеживает температуру масла и
запрещает запуск компрессора, если она превышает температуру испарения (насыщения) менее чем
на 5°C. В этой ситуации компрессор будет находиться в следующем состоянии: Off: Oil Heating. Для
обеспечения эффективной работы нагревательных сопротивлений регулярно проверяйте их
потребляемую
мощность.
1 Впрыск масла
2 Линия нагнетания
3 В маслоотделитель

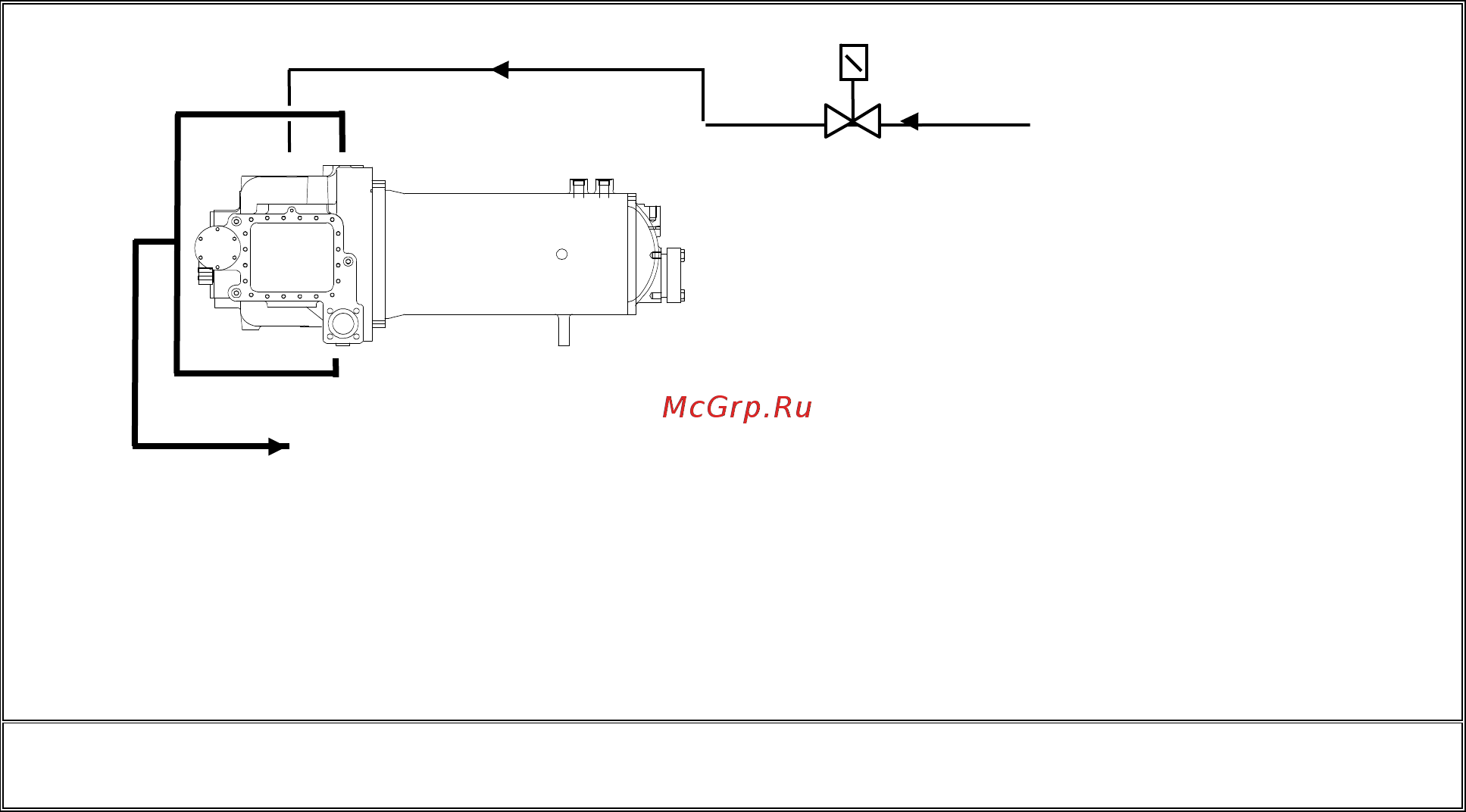

Рис. 6. Впрыск жидкого хладагента для охлаждения масла
1
2
3
