D – 803 C – 07/02 D – RU стр. 19/32
Контроллер
Назначение контроллера агрегата состоит в поэтапном выполнении запуска компрессора, изменения
нагрузки, осуществлении защиты компрессора и выполнении последовательности разгрузки перед
остановкой.
С помощью контроллера можно изменять установочные значения агрегата и проверять параметры
управления. В целях оптимизации эксплуатации агрегата рекомендуется ознакомится с этой системой.

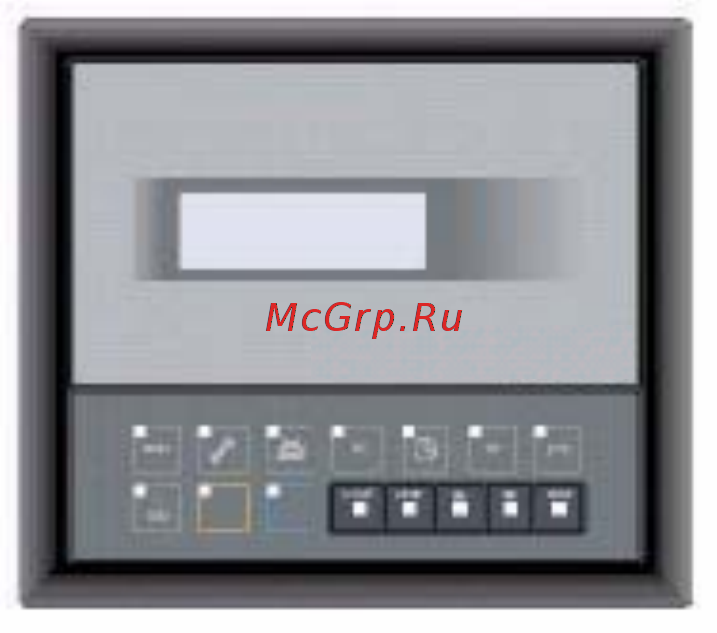

Рис. 7. Панель контроллера
Секция управления предоставляет следующие возможности:
• Полностью штатная работа в условиях:
- высокой тепловой нагрузки;
- высокой температуры воды на входе в испаритель (этап запуска);
- критической интенсивности теплообмена.
• Вывод на дисплей значений температуры воды на входе/выходе из испарителя
• Вывод на дисплей значений температуры и давления конденсации/
испарения
• Изменение температуры охлаждённой воды на выходе (допуск по температуре составляет ± 0,2°C)
• Вывод на дисплей количества запусков и наработки каждого компрессора в часах
• Вывод на дисплей состояния защитных устройств
• Выравнивание количества запусков и наработки компрессоров в часах
• Оптимизированное управление нагрузкой компрессоров
• Регулирование скорости вращения вентиляторов
по давлению конденсации
• Автоматический перезапуск в случае отказа цепи питания
• Ограничение требований
• Плавная нагрузка
• Изменение установочных значений в зависимости от температуры окружающей среды
• Ограничение потребляемого тока
Защита каждого контура циркуляции хладагента
Высокое давление (реле давления)
Перегрузка компрессора
Высокая температура нагнетания компрессора
Отказ перехода со звезды
на треугольник
Большой перепад давления масла
Отсутствие протока масла
Защита системы
Устройство контроля фаз
Защита от замерзания
Низкое давление (реле давления)
Реле протока через испаритель
Тип управления
Пропорционально-интегрально-дифференциальное регулирование по сигналу датчика температуры
воды в испарителе (T = ± 0,2°C).
