D – 803 C – 07/02 D – RU стр. 22/32
Текущее обслуживание
Проверка производительности конденсатора
Важно запланировать периодическую очистку медных трубопроводов во избежание снижения
производительности системы. Эту проверку можно выполнить, убедившись по показаниям дисплея
микропроцессора в том, что разница между температурой конденсации и температурой воды на
выходе из конденсатора не превышает 5°C. При большем различии рекомендуется очистить
конденсатор.
Расширительный клапан и контроль уровня
Агрегаты оснащены расширительным клапаном, управляемым непосредственно датчиком уровня,
установленным на конденсаторе. Обычно эта система не требует обслуживания, поскольку
настраивается в ходе окончательных заводских испытаний. Расширительный клапан приводится в
действие электромагнитным клапаном, которым управляет микропроцессор. Этот клапан выполняет
откачку из испарителя во время остановки агрегата. В случае остановки агрегата из-за низкого
давления проверьте работу электромагнитного клапана. На регулятор уровня установлен
регулирующий клапан, настроенный на заводе. Однако на установках с сильным дисбалансом может
потребоваться его дополнительная регулировка. Закрытие этого клапана увеличивает время,
необходимое расширительному клапану для полного закрытия, что замедляет реакцию системы
контроля уровня, тогда как открытие клапана ускоряет процесс. Не рекомендуется
изменять
положение клапана без крайней необходимости.

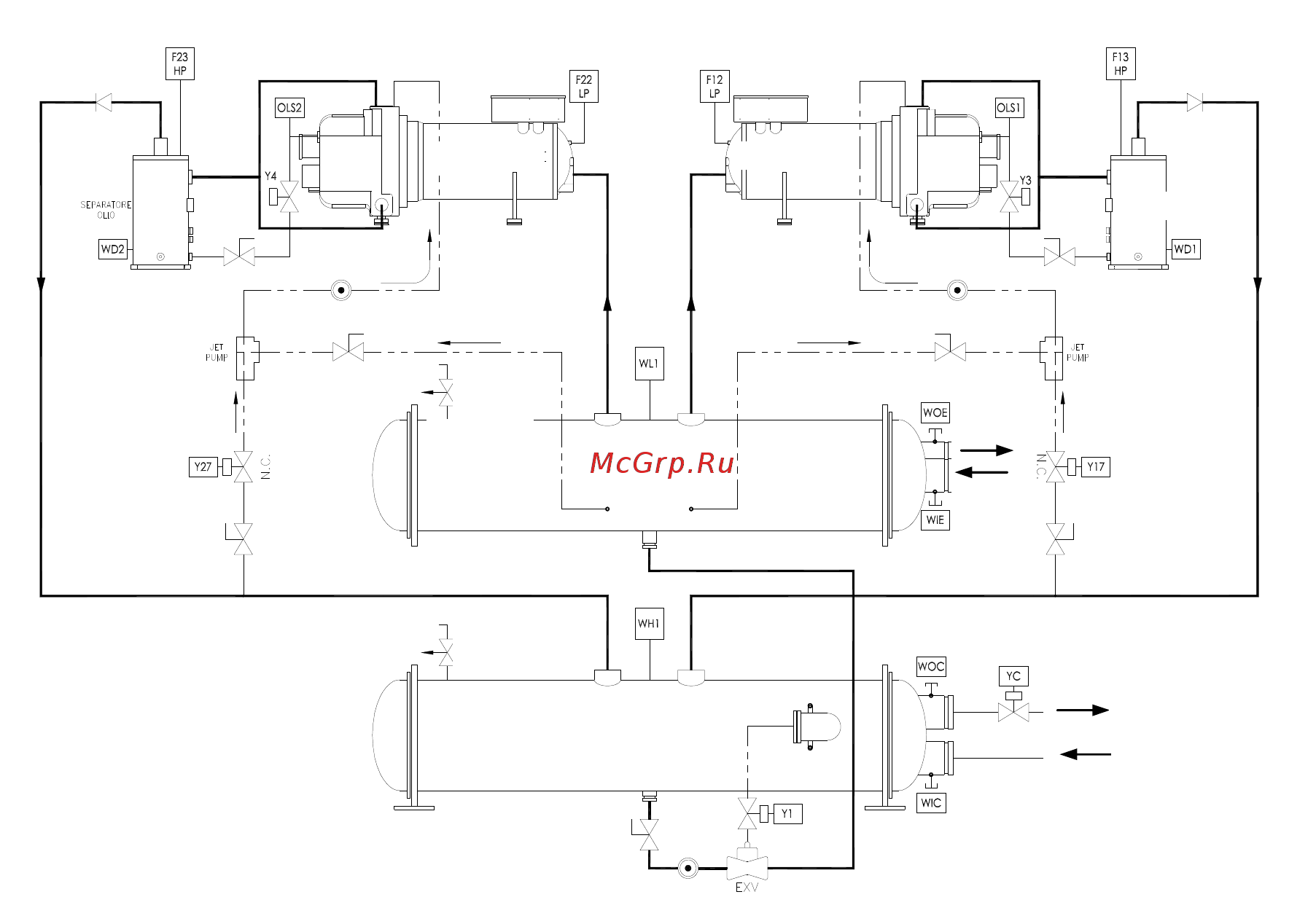

Контур циркуляции хладагента
Обслуживание контура циркуляции хладагента заключается в записи всех рабочих условий и
соблюдении норм по количеству масла и хладагента (см. график технического обслуживания и
эксплуатационные данные в конце настоящей инструкции). Каждый раз во время проверки
необходимо записывать следующие данные: давление масла, давление всасывания, давление
нагнетания, температура воды в конденсаторе, температура воды в
испарителе. Изменения в пере-
охлаждении и/или перегреве на нагнетании могут быть вызваны тем, что в систему заправлено
недостаточное количество хладагента. Величина перегрева на нагнетании при полной нагрузке для
хладагента R134a должна составлять от 8°C до 15°C, а величина переохлаждения – от 3,5°C до 6,0°C
(при полной нагрузке).
4
4
5
6
3
3
1 1
7
