EWAQ016~064BAW + EWYQ016~064BAW
Моноблочный чиллер для воды с воздушным охлаждением
4PW70082-1E – 2016.12
Инструкция по монтажу иэксплуатации
26
[8-04] Предотвращение замерзания
Агрегат имеет функцию предотвращения замерзания, для
которого можно выбрать 3 уровня:
[8-04]=0 уровень предотвращения 0 (по умолчанию:
предотвращение не осуществляется)
[8-04]=1 уровень предотвращения 1
[8-04]=2 уровень предотвращения 2
Предотвращение замерзания активно только тогда, когда
агрегат выключен по сигналу термостата. Если выбран
1 уровень предотвращения, предотвращение замерзания
начинается, когда температура наружного воздуха
составляет <4°C, а
температура воды на выходе или
возвратной воды составляет <7°C. Если выбран 2 уровень
предотвращения, предотвращение замерзания начинается,
когда температура окружающей среды составляет <4°C.
В обоих случаях во избежание замерзания запускается
насос, обеспечивающий циркуляцию воды, а если темпе-
ратура воды на выходе или возвратной воды остается на
уровне <5°C в течение 5 минут, то блок запускается на
обогрев, чтобы
температура не упала слишком низко.
Эту функцию можно включить, когда в системе нет допол-
нительного ленточного нагревателя или гликоля, но имеется
внешний источник тепла, например, от технологического
процесса.
[9] Автоматическая компенсация температуры
При необходимости можно изменить значения, поступающие
с некоторых термисторов блока, на корректирующее значение.
Эту возможность можно использовать для компенсации
погрешности термисторов или недостатка
производительности.
В этом случае для управления системой будет использоваться
компенсированная температура (= измеренная температура +
значение компенсации), она же будет отображаться в режиме
показания температуры.
[9-00] Значение компенсации температуры воды на выходе
для нагрева.
[9-01] Функция автоматической корректировки термистора
воды на выходе.
При активации данной функции учитываются условия
наружной среды и корректируется измеренное значение
,
которое будет использоваться для логики.
Например, если в режиме охлаждения температура
наружного воздуха высокая, логика скорректирует
измеренное значение термистора воды на выходе до более
низкого, чтобы учесть воздействие высокой температуры
наружного воздуха при измерении.
[9-02] Настройка неприменима
[9-03] Значение компенсации температуры воды на выходе
для охлаждения.
[9-04] Настройка неприменима
[A] Дополнительные настройки
[A-00]
Настройка неприменима.
[A-01] Настройка неприменима.
[A-02] Допустимо низкое значение температуры возвратной
воды
Эта настройка позволяет задать допустимо низкое значение
при работе блока на обогрев с включенным/ выключенным
термостатом.
Если температура возвратной воды (RWT) падает ниже
заданного значения за вычетом разницы температур, блок
переходит в режим с включенным термостатом:
ВКЛ термостат: RWT < заданное значение –
Значение
настройки [A-02] изменяется в диапазоне от 0 до
15 с шагом в 1 градус. Значение по умолчанию — 5, то есть
разница температур по умолчанию составляет 3,5.
[A-03] Значение превышения/отклонения вниз температуры
воды на выходе
Данная настройка позволяет задать допустимое превыше-
ние (нагрев)/отклонение вниз (охлаждение) при эксплуа-
тации агрегата во время регулировки воды на выходе.
[A-04]
Настройка концентрации гликоля
Эта настройка применима только для блоков
свозможностью задания низкой температуры охлаждения.
При изменении этой настройки в соответствии
с концентрацией гликоля изменяются параметры
предотвращения замерзания.
[A-04]=0= 30% гликоля, минимальная температура воды
на выходе =0°C
[A-04]=1= 40% гликоля, минимальная температура воды
на выходе =–10°C
[b] Настройки неприменимы
[C] Пределы температуры воды на выходе
[C-00] Максимальное заданное значение температуры
воды
на выходе при нагреве
[C-01] Минимальное заданное значение температуры воды
на выходе при нагреве
[C-02] Максимальное заданное значение температуры воды
на выходе при охлаждении
[C-03] Минимальное заданное значение температуры воды
на выходе при охлаждении
(зависит от [A-04] Настройка концентрации гликоля)
[C-04] Настройка неприменима.
[d] Настройки неприменимы
[E] Режим обслуживания
[E-00] Настройка неприменима.
[E-01]
Настройка неприменима.
[E-02] Настройка неприменима.
[E-03] Настройка неприменима.

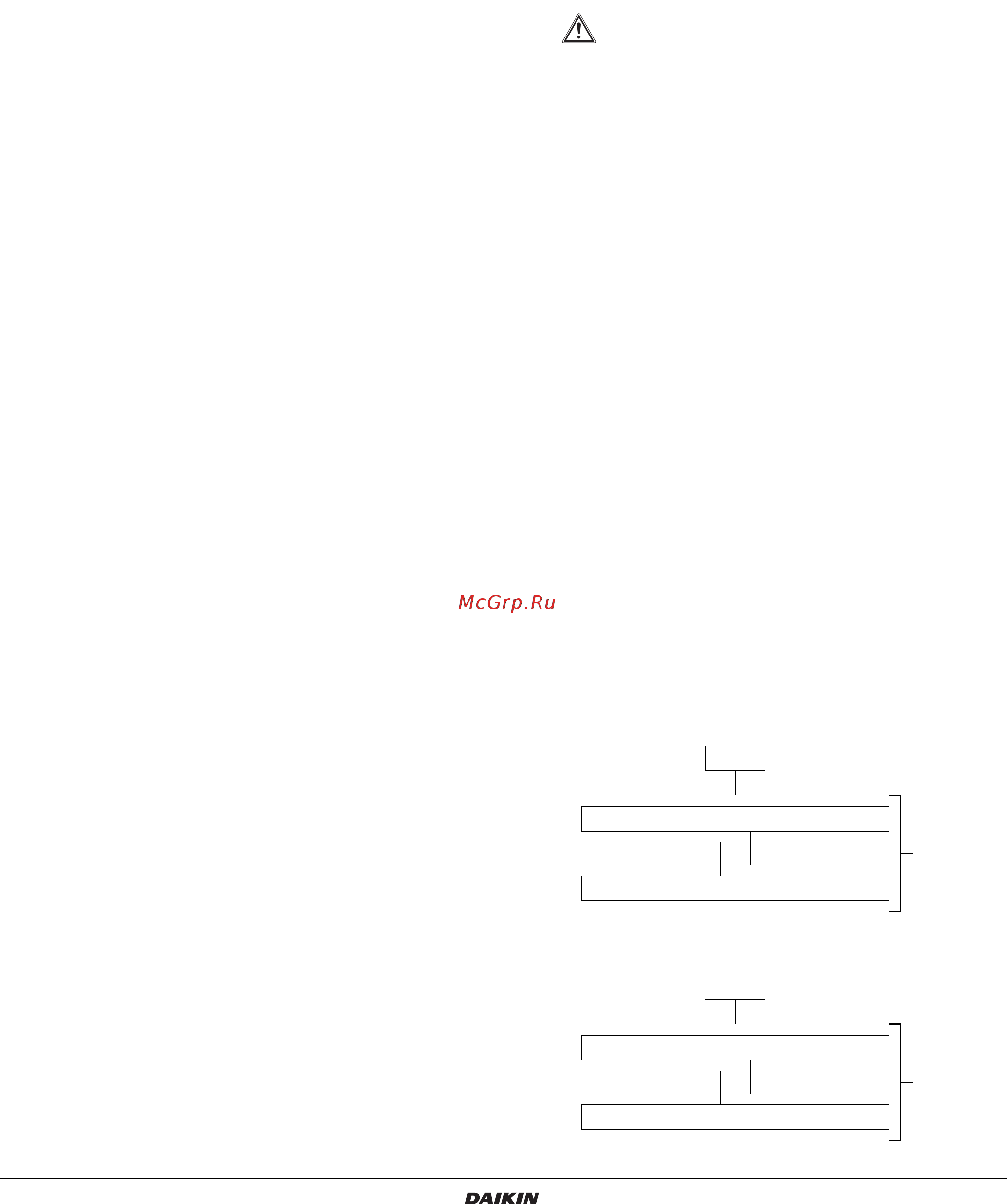

[E-04] Работа только на откачку (функция выпуска воздуха)
При монтаже блока, его пуске и наладке очень важно
удалить весь воздух из контура циркуляции воды.
Посредством этой местной настройки можно включить
насос, не запуская блок. Это поможет удалить воздух из
агрегата.
[E-04]=0 обычная
работа агрегата (по умолчанию).
[E-04]=1 программа 1 блок выполняет автоматическую
продувку в течение 108 минут.
[E-04]=2 программа 2 блок выполняет автоматическую
продувку в течение 48 минут.
A-02[]
2
-----------------
1+
ОСТОРОЖНО
При концентрации гликоля ниже заданного
параметра жидкость замерзает.
[E-04]=1
108 минут
Работа насоса в течение 10 минут
Насос выключается через 2 минуты
[E-04]=2
48 минут
Работа насоса в течение 10 минут
Насос выключается через 2 минуты
