13

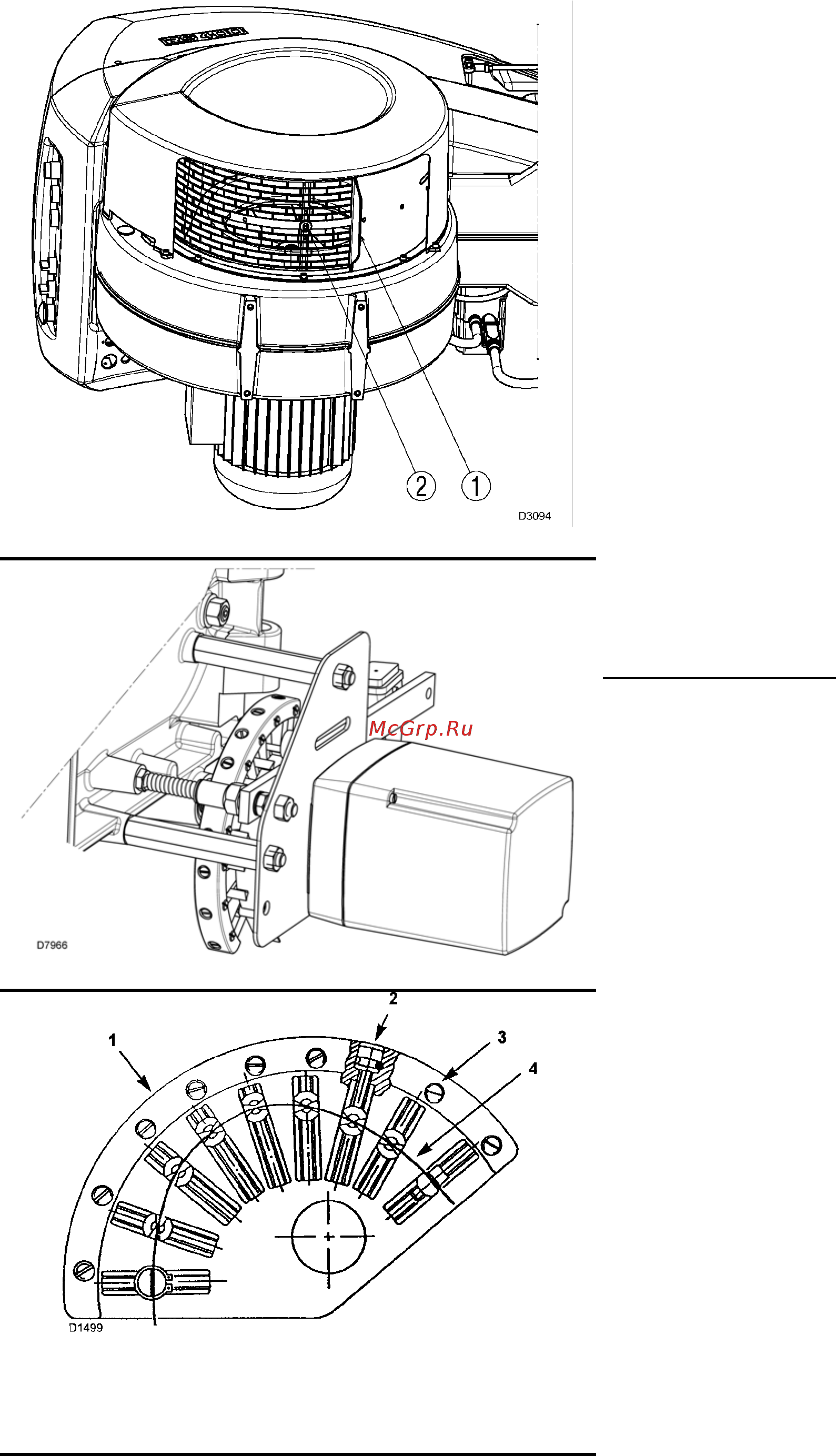

(А)
(В)
1 Эксцентрик
2 Регулировочные винты
3 Фиксирующие винты
4 Изменяемый профиль эксцентрика
(С)
РЕГУЛИРОВКА ВОЗДУХА, УЧАСТВУЮЩЕГО
В ГОРЕНИИ
Синхронизация смеси воздух/топливо
производится посредством одного
серводвигателя, который соединяется
с
эксцентриком с изменяемым профилем,
поворачивает воздушную заслонку на входе и,
посредством системы рычагов, двигает также
голову горелки и дроссельную заслонку газа.
Смотри рисунок В.
Для того чтобы уменьшить потери и добиться
широкого диапазона регулировки,
рекомендуется отрегулироват
ь
серводвигатели таким образом, чтобы на
максимальной мощности они были как можн
о
ближе к положению максимального открытия
(130°).
Что касается дроссельной заслонки газа, т
о
когда серводвигатель полностью открыт,
уменьшение подачи топлива, в зависимости о
т
требуемой мощности, осуществляется
с
помощью стабилизатора давления,
установленного на газовой рампе.
РЕГУЛИРОВКА НА МАКСИМАЛЬНОЙ
МОЩНОСТИ
(только для модели RS 500/M BLU)
Регулирование воздуха
Установите серводвигатель на положение
максимально открытия так, чтобы воздушные
заслонки оказались полностью открытыми.
Д
ля того чтобы уменьшить мощность,
ослабьте винт (2) (рисунок
А
), расположенный
под кожухом всасывания воздуха в горелку и
плавно закрывайте решетку (1) (рисунок А) до
тех пор, пока вы не выйдете на заданну
ю
мощность.
Если на максимальной мощности горелка
работает на пределе своего рабочего
диапазона, показанного на странице 7, то
уменьшать отверстие для всасывания воздуха
не требуется.
Важное замечание
Рекомендуется перевести горелку на
максимальную заданную мощность вручную,
отрегулировать размер отверстия на
всасывании, давление газа, положение
головки горелки и только после этого
переходить к окончательной настройке
соотношения топливо/воздух.
