![Riello RS 500/M BLU [29/32] Электрическое подключение выполняемое монтажной организацией лист 9](/img/pdf.png)

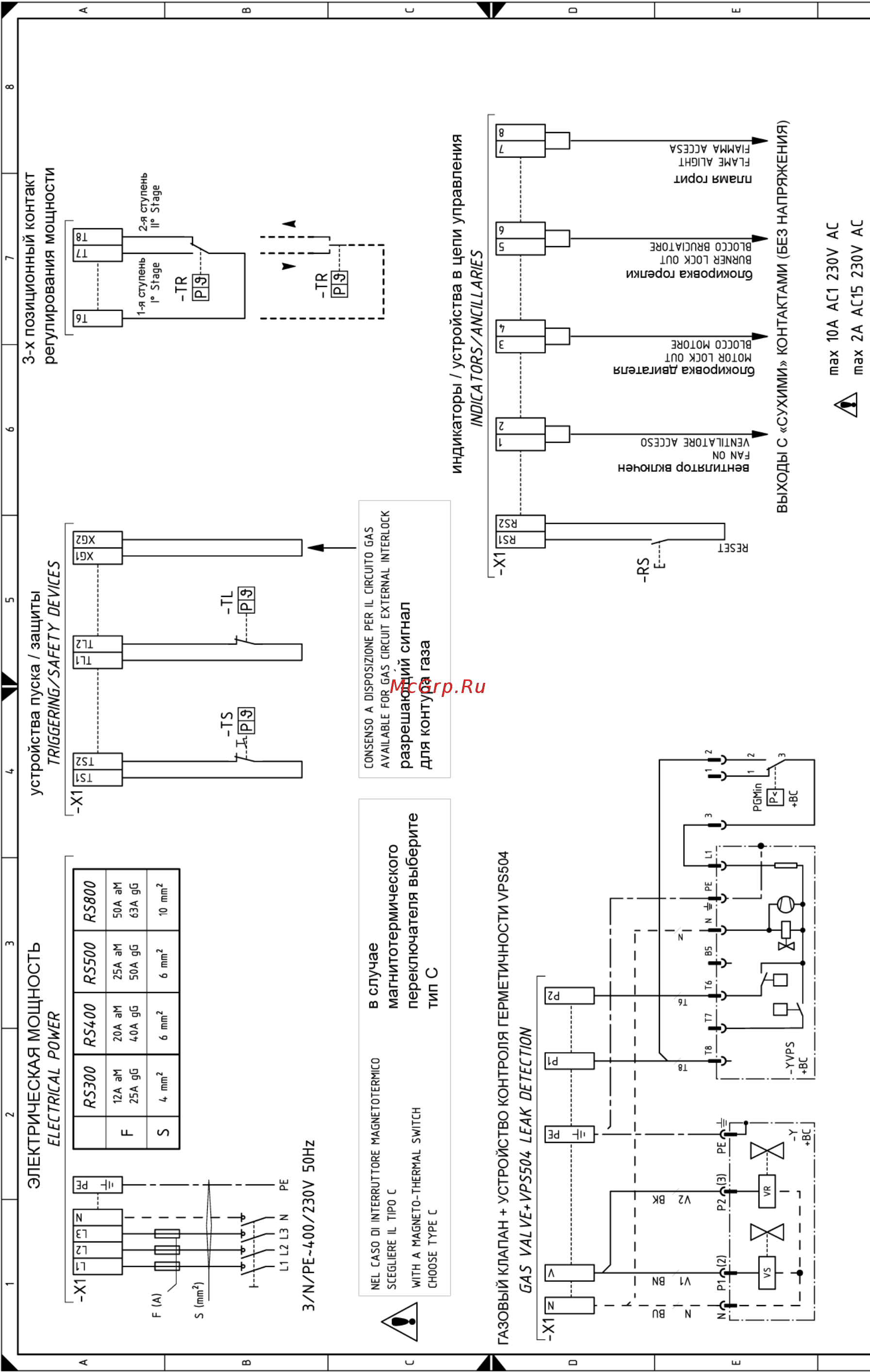

Riello RS 500/M BLU [29/32] Электрическое подключение выполняемое монтажной организацией лист 9
![Riello RS 500/M BLU [29/32] Электрическое подключение выполняемое монтажной организацией лист 9](/views2/1660530/page29/bg1d.png)
29
BU = синий
BK = черный
BN = коричневый
YE = желтый
GN = зеленый
RD = красный
WH = белый
OG = оранжевый
VT = фиолетовый
GY = серый
PK = розовый
GO = золотой
TQ = бирюзовый
SR = серебряный
GNYE =
желто/зеленый
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ, ВЫПОЛНЯЕМОЕ МОНТАЖНОЙ ОРГАНИЗАЦИЕЙ
Лист: 9
Содержание
- Газовые горелки 1
- Технические характеристики 3
- At ch cz dk ee es fi gb gr hu ie is it lt lv no pt se 4
- R s 500 м blu tc fs2 3 400 50 230 50 60 4
- Rs 500 м blu tc 3 400 50 облегченный звезда треугольник 3899105 3899115 4
- Rs 800 м blu tc 3 400 50 облегченный звезда треугольник 3911040 3911050 4
- Базовое обозначение 4
- Обозначение моделей горелок серии rs 4
- Расширенное обозначение 4
- Список имеющихся моделей обозначение напряжение пуск код 4
- Страна тип газа 4
- Описание горелки а 5
- Описание электрической части в 5
- Провода электропитания и подключение внешних устройств с 5
- Длина головки в 8
- Доступ к внутренним компонентам головки рисунок с 8
- Крепление горелки на котел b 8
- Монтаж монтаж 8
- Фланец котла а 8
- Газовая рампа в 10
- Газовые рампы прошедшие испытания в соответствии со стандартом en 676 10
- Трубопровод подачи газа а 10
- Условные обозначения на схеме в 10
- Rs 500 m blu 11
- Rs 800 m blu 11
- Важное замечание давление на головке горелки указанное в таблице а соответствует нулевому давлению в камере сгорания для того чтобы получить реальное значение давления которое будет показывать u образный манометр смотри рисунок а на странице 12 прибавьте противодавление котла замечание для получения информации о настройке газовой рампы смотри руководство которое к ней прилагается 11
- Давление газа 11
- Сервомотор 12
- А а реле максимального давления газа 15
- В в реле минимального давления газа 15
- Реле давления воздуха 15
- Реле давления воздуха рис а контроль со 15
- Реле максимального давления газа рис в 15
- Реле минимального давления газа рис с 15
- Работа горелки а работа горелки а 17
- Неисправности причины устранение 19
- 1 на автомате горения 11 рис а на странице 5 имеется диск который крутится во время программы пуска он виден в окошке блока управления если горелка не запускается или останавливается по причине какой либо неисправности значок появляющийся в этом окошке указывает на причину остановки 2 плавкий предохранитель находится в задней части автомата горения 11 рисунок а на странице 5 здесь также имеется запасной предохранитель для того чтобы достать его необходимо отломить пластиковый кончик панели который его удерживает на своем месте 20
- Однопроводная силовая схема 21
- Приложение приложение схема электрического щита 21
- Рабочая схема lgk16 21
- Рабочая схема lgk16 и газовой рампы 21
- Рабочая схема rwf40 21
- Рабочая схема пускателя звезда треугольник облегченный пуск 21
- Расшифровка ссылок 21
- Указатель 21
- Электрические соединения внешнего регулятора мощности rwf40 21
- Электрические соединения внутреннего регулятора мощности rwf40 21
- Электрические соединения выполняемые монтажной организацией 21
- Однопроводная силовая схема лист 3 22
- Однопроводная силовая схема лист 3 23
- Рабочая схема пускателя звезда треугольник лист 4 24
- Рабочая схема lgk 16 лист 5 25
- Рабочая схема lgk 16 лист 6 26
- Рабочая схема lgk 16 лист 7 27
- Электрическое подключение устройства rwf40 установленного внутри лист 8 28
- Электрическое подключение выполняемое монтажной организацией лист 9 29
- Рабочая схема rwf40 лист 10 30
- Электрическое подключение внешнего устройства rwf40 лист 11 31
