17

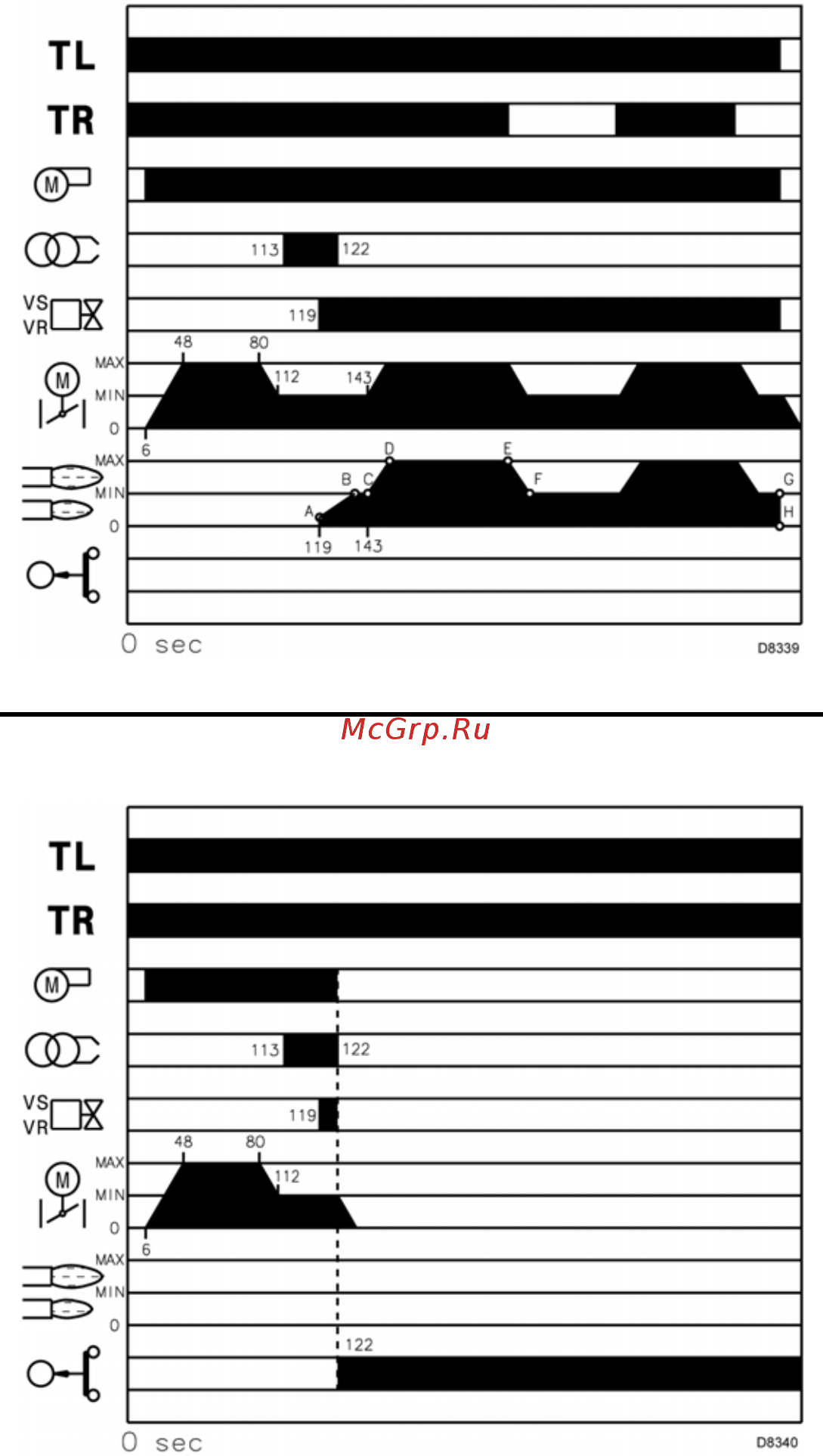

РАБОТА ГОРЕЛКИ (А)
ПРАВИЛЬНЫЙ РОЗЖИГ (число = секунды с момента 0)
(А)
РОЗЖИГА НЕ ПРОИЗОШЛО
(В)
ПУСК ГОРЕЛКИ (рис. А)
• 0с: замыкание термостата/реле давления TL
• 6с: Включается двигатель вентилятора.
Включается серводвигатель, серводвигатель
поворачивается вправо на 130°, то есть до
замыкания контакта на кулачке 1 (рисунок В
на странице 12).
• 48с: Воздушная заслонка устанавливается на
максимальную производительность
• 48с: Этап предварительной продувки, расход
воздуха как на максимальной мощности.
Продолжительность 32 секунды.
• 80с: серводвигатель поворачивается влево до
положения, заданного кулачком 3 (рисунок В
на странице 12)
• 112с: воздушная заслонка устанавливается на
минимальную производительность, кулачок 3
(рисунок В на странице 12) на 20°.
• 113с: на электроде розжига проскакивает искра
• 119с: открываются предохранительный клапан
VS и регулировочный клапан VR, быстрое
открывание. Зажигается пламя на маленькой
мощности, точка А.
После этого происходит постепенное
увеличение мощности, медленное открывание
вентиля VR до достижения минимальной
мощности, точка В.
• 122с: Искра пропадает.
• 143с: Заканчивается цикл пуска блока
управления (автомата горения).
