Riello RS 500/M BLU [12/32] Сервомотор

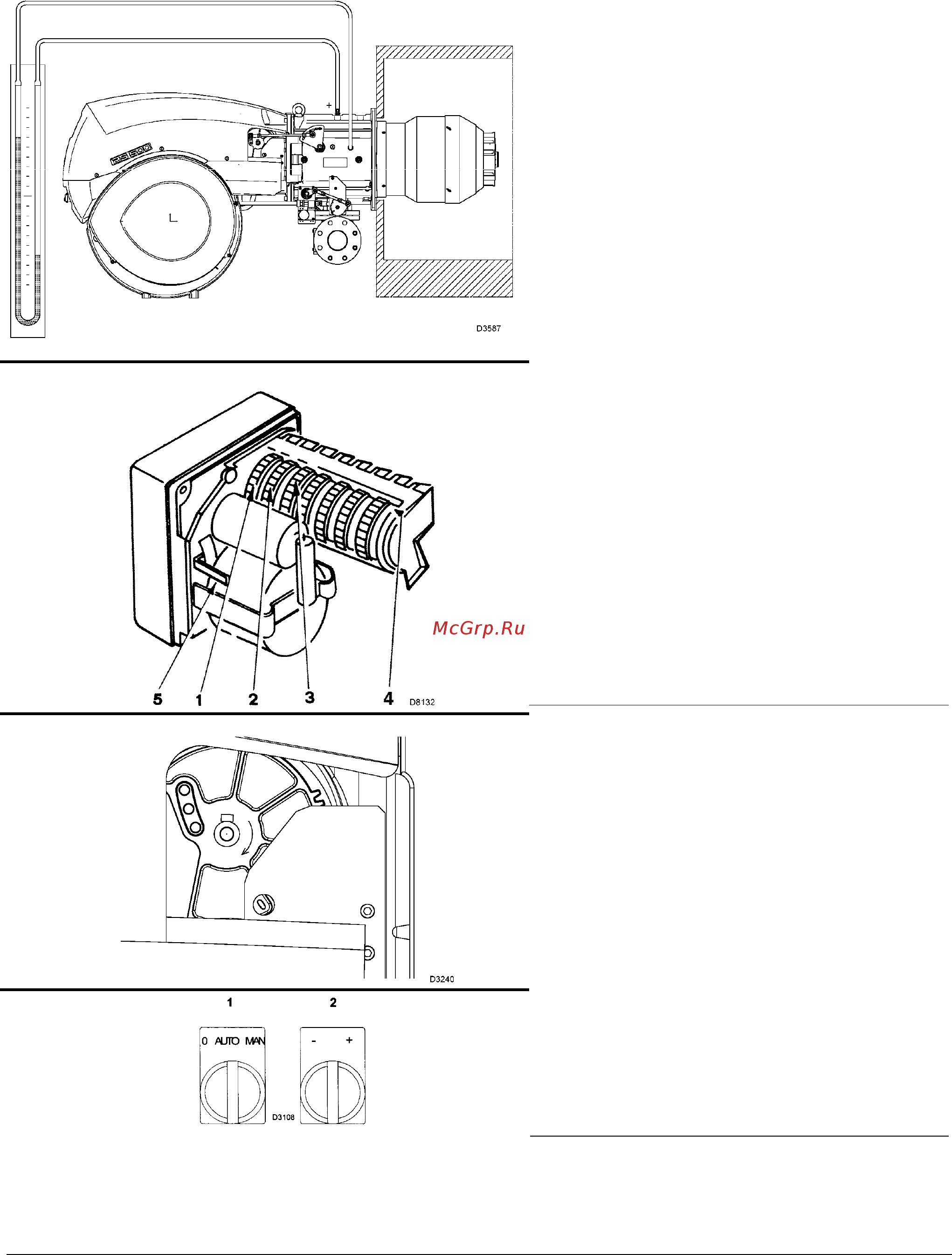

![Riello RS 500/M BLU [12/32] Сервомотор](/views2/1660530/page12/bgc.png)
12
(A)
СЕРВОМОТОР
(B)
(С)
(D)
НАСТРОЙКА ПЕРЕД РОЗЖИГОМ
Регулировка головки горелки уже была описана на
странице 9.
Помимо этого необходимо выполнить следующие
настройки:
− откройте ручные вентили, установленные перед
газовой рампой
− установите реле минимального давления газа на
начало шкалы
− установите реле максимального давления газа на
конец шкалы
− установите реле давления воздуха на начало
шкалы
− выпустите воздух из трубопровода газа.
Рекомендуется выводить воздух по пластиковой
трубке за пределы здания, до тех пор, пока вы не
почувствуете запах газа.
− Установите U-образный манометр или манометр
д
ифференциального типа, смотри рисунок А, одна
трубка «+» манометра присоединяется к штуцеру
д
ля замера давления газа на соединительной
муфте, а трубка манометра «-» соединяется со
штуцером для замера давления в топке. Этот
манометр позволяет приблизительно рассчитать
максимальную мощность горелки с помощью
таблицы на странице 11.
− Параллельно двум электромагнитным клапанам
газа присоедините две лампочки или тестер,
чтобы следить за моментом подачи напряжения. В
этом нет необходимости, если на обоих
электромагнитных клапанах имеется световой
индикатор наличия напряжения.
Перед тем как разжигать горелку, рекомендуется
отрегулировать газовую рампу таким образом,
чтобы розжиг происходил максимально безопасно,
то есть при небольшом расходе газа.
СЕРВОДВИГАТЕЛЬ (В)
Серводвигатель одновременно, с помощью
эксцентрика с изменяемым профилем, управляет
положением воздушной заслонки и дроссельной
заслонкой газа.
Он осуществляет поворот на 130° за 42 секунды.
Не меняйте положение кулачков, которые
регулируются на заводе; а только проверяйте, чтобы
они находились в следующем положении:
1 - Кулачок :130°
ограничивает вращение в сторону максимума.
2 - Кулачок :0°
ограничивает вращение в сторону минимума.
Если горелка погашена, воздушная заслонка и
дроссельная заслонка газа будут закрыты: 0°.
3 - Кулачок :20°
Задаёт положение при розжиге и при работе на
минимальной мощности.
4 – Указатель положения кулачков
5 – Рычаг для отсоединения серводвигателя
Прочие кулачки: не используются
ЗАПУСК ГОРЕЛКИ
Замкните термостаты/реле давления и убедитесь в то, что загорелся световой индикатор (8) (рисунок В, на странице
5) и установите переключатель (1) (рисунок D) в положение «MAN» (ручной режим).
Убедитесь в том, что лампочки или тестеры, соединенные с электромагнитными клапанами, или световые индикаторы
на самих электромагнитных клапанах, сигнализируют отсутствие напряжения. Если они сигнализируют о наличии
напряжения, немедленно остановите горелку и проверьте электрические соединения
РОЗЖИГ ГОРЕЛКИ
После выполнения вышеописанных процедур, горелка должна разжечься. Если же двигатель запускается, но пламя
не появляется и автомат горения производит аварийную остановку, перезапустите его и подождите, пока горелка
вновь не попытается произвести розжиг.
Если розжига все-таки не происходит, это может означать, что газ не поступает к головке горелки в течение
безопасного отрезка времени в 3 секунды. В этом случае увеличьте объемный расход газа при розжиге.
Поступление газа в соединительную муфту горелки можно определить по U-образному манометру (рисунок А).
После того, как произошел розжиг, перейдите к окончательной настройке горелки.
