Riello RS 500/M BLU [22/32] Однопроводная силовая схема лист 3
![Riello RS 500/M BLU [22/32] Однопроводная силовая схема лист 3](/views2/1660530/page22/bg16.png)
22
BU = синий
BK = черный
BN = коричневый
YE = желтый
GN = зеленый
RD = красный
WH = белый
OG = оранжевый
VT = фиолетовый
GY = серый
PK = розовый
GO = золотой
TQ = бирюзовый
SR = серебряный
GNYE =
желто/зеленый

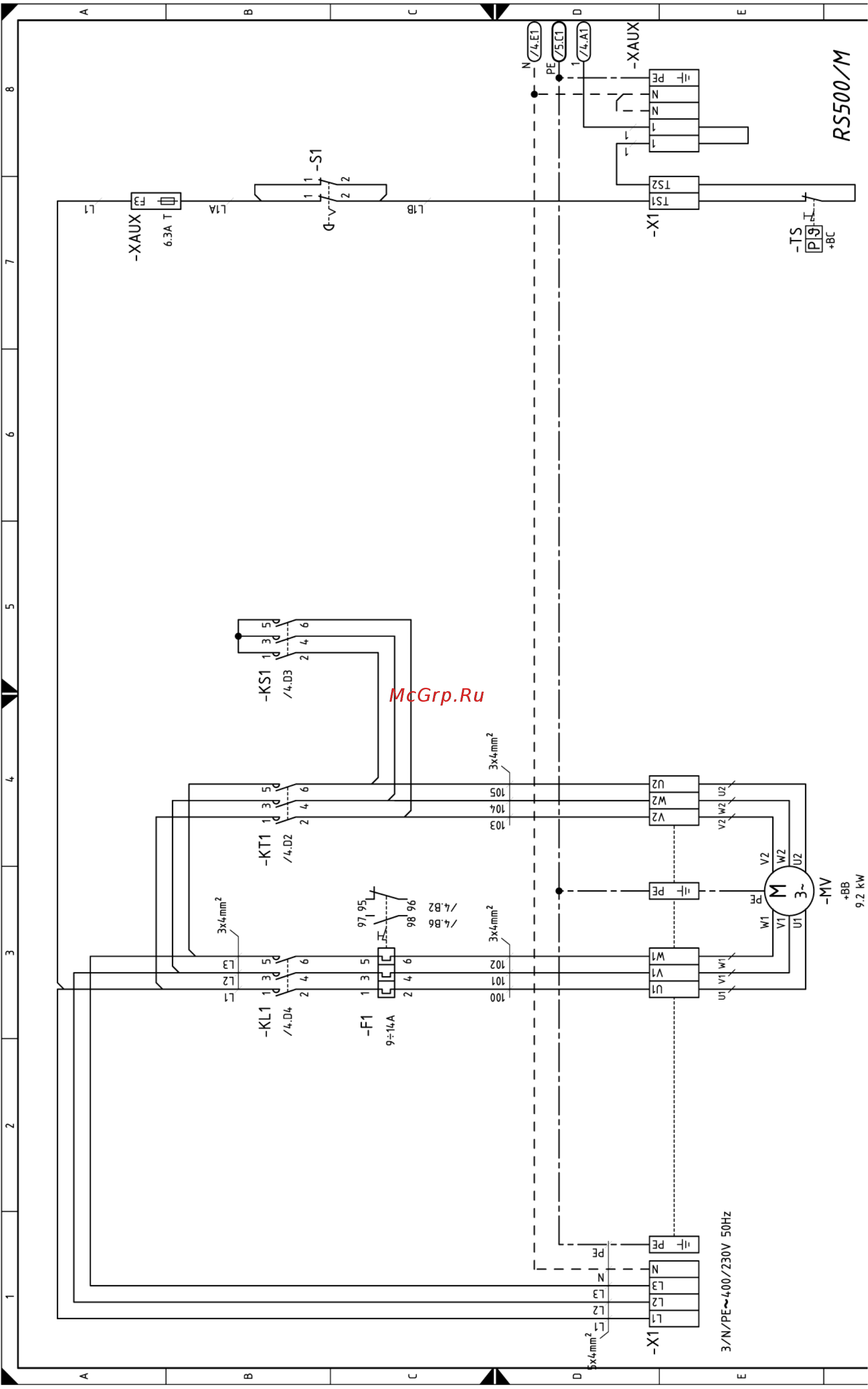

Однопроводная силовая схема
Лист: 3
