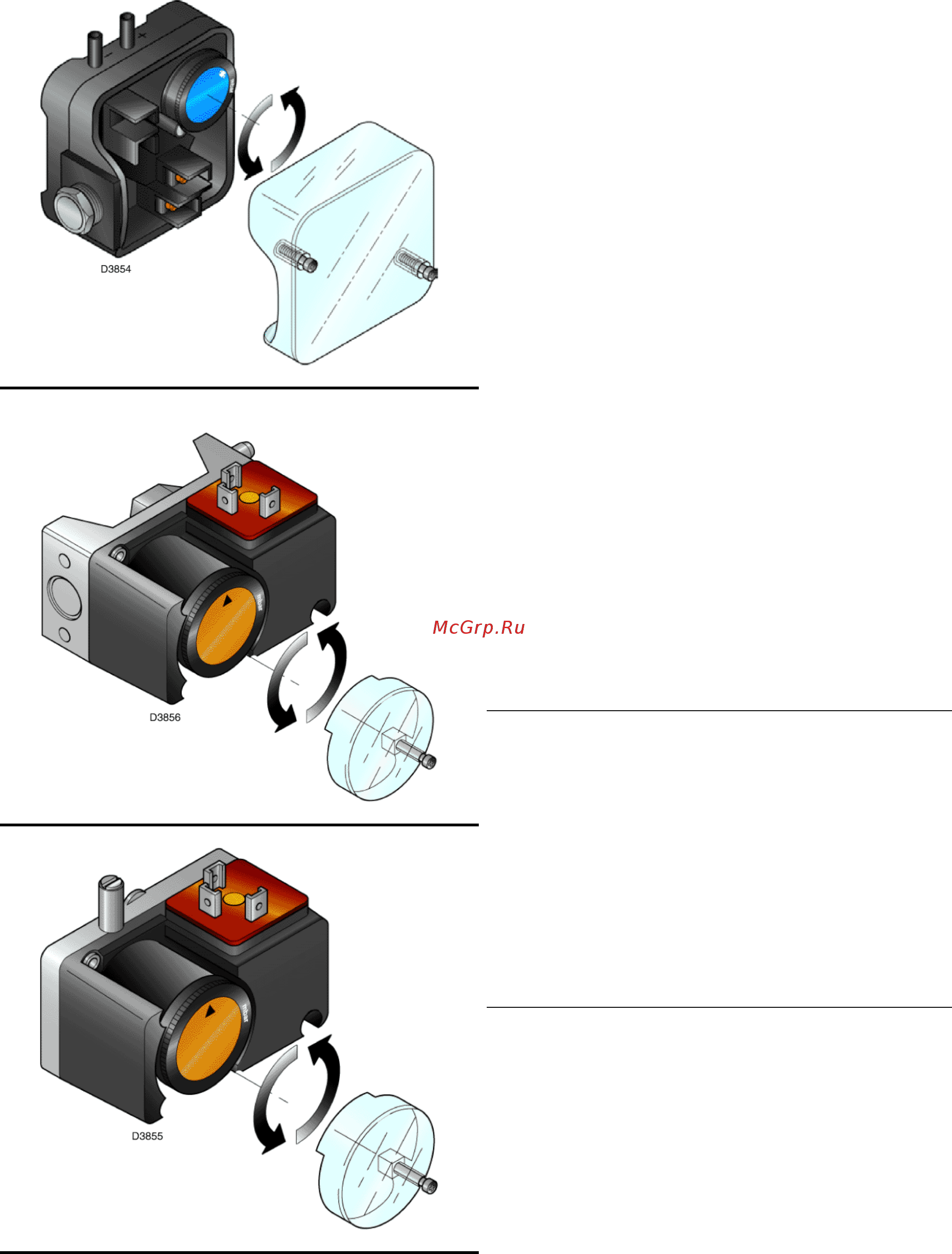

РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА
(А)
РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
(В)
РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
(С)
РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (рис. А) – КОНТРОЛЬ
СО
Выполняйте настройку реле давления воздуха после
того, как вы осуществите все прочие регулировки горелки
при этом реле давления воздуха должно быть
установлено на начало шкалы (рисунок А).
Во время работы горелки на минимальной мощности,
увеличьте давление, плавно повернув по часовой стрелке
специальную ручку, вплоть до аварийной остановки
горелки.
Затем поверните ручку против часовой стрелки
приблизительно на 20% от того значения, при котором
произошло отключение горелки, а затем проверьте, как
запускается горелка.
Если горелка снова остановится, поверните ручку еще
чуть-чуть против часовой стрелки.
Внимание: согласно стандарту, реле давления воздуха
должно следить за тем, чтобы давление воздуха не
опускалось менее уровня 80% от заданного значения, и
чтобы содержание СО в дымовых газах не превышало
1% (10.000 ррм).
Для того чтобы проверить это, присоедините к дымоходу
анализатор дымовых газов, медленно закройте отверстие
всасывания воздуха на вентиляторе (например, с
помощью картонки) и убедитесь в том, что происходит
аварийная остановка горелки, прежде чем содержание
СО превысит 1%.
На горелках модели RS 500/M BLU реле давления
воздуха установлено таким образом, что оно может
работать как дифференциальное реле давления, то есть
с помощью двух трубочек оно присоединяется к
соответствующим штуцерам для замера давления «+» и
«-» (22 – 23) (рис. А на странице 5).
На горелках моделей RS 800/M BLU реле давления
воздуха установлено для работы как реле «абсолютного»
давления, то есть оно присоединяется только к штуцеру
для замера давления «+» (22) (рис. А на странице 5).
РЕЛЕ МАКСИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА (рис.
В)
Выполняйте настройку реле максимального давления
газа после того, как вы осуществите все прочие
регулировки горелки при этом реле максимального
давления газа должно быть установлено на конец шкалы
(рисунок В).
Во время работы горелки на максимальной мощности,
уменьшите давление, плавно повернув против часовой
стрелки специальную ручку, вплоть до аварийной
остановки горелки.
Затем поверните ручку по часовой стрелке на 2 мбар и
затем вновь запустите горелку, чтобы проверить, как она
работает. Если горелка снова остановится, поверните
ручку еще на 1 мбар по часовой стрелке.
РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА (рис.
С)
Выполняйте настройку реле минимального давления газа
после того, как вы осуществите все прочие регулировки
горелки при этом реле минимального давления газа
должно быть установлено на начало шкалы (рисунок С).
Во время работы горелки на максимальной мощности,
увеличьте выставленное давление, плавно повернув по
часовой стрелке специальную ручку, вплоть до остановки
горелки.
Затем поверните ручку против часовой стрелки на 2 мбар
и затем вновь запустите горелку, чтобы проверить, как
она работает.
Если горелка снова остановится, поверните ручку еще на
1 мбар против часовой стрелки.
