6
мм А
(1)
В С кг
RS 500/М BLU
1960 940 970 250
RS 800/М BLU
2035 1090 1195 300
(А)
УПАКОВКА – ВЕС (А)
Указаны приблизительные значения.
• Упаковка горелки установлена на деревянную подставку, удобную для подъема погрузчиком.
Габаритные размеры в упаковке приведены в таблице (A).
• Вес горелки с упаковкой указан в таблице (А).
КОМПЛЕКТАЦИЯ
1 - прокладка для адаптера газовой рампы
1 - адаптер газовой рампы (14) (рис. А на стр. 5)
8 - винты крепежные для адаптера газовой рампы М 16 х 70
1 - тепловой экран
4 - винты для крепления фланца горелки к котлу: М 18 х 60
1 - колено газа (только для модели RS 800/M BLU)
8 - шпильки для крепления колена газа к муфте (только для модели RS 800/M BLU: М16 х 67)
8 - гайки М16 для крепления колена газа к муфте (только для модели RS 800/M BLU)
1 - комплект кабельных сальников для входа проводов для дополнительных электрических
соединений
1 - руководство
1 - каталог запчастей

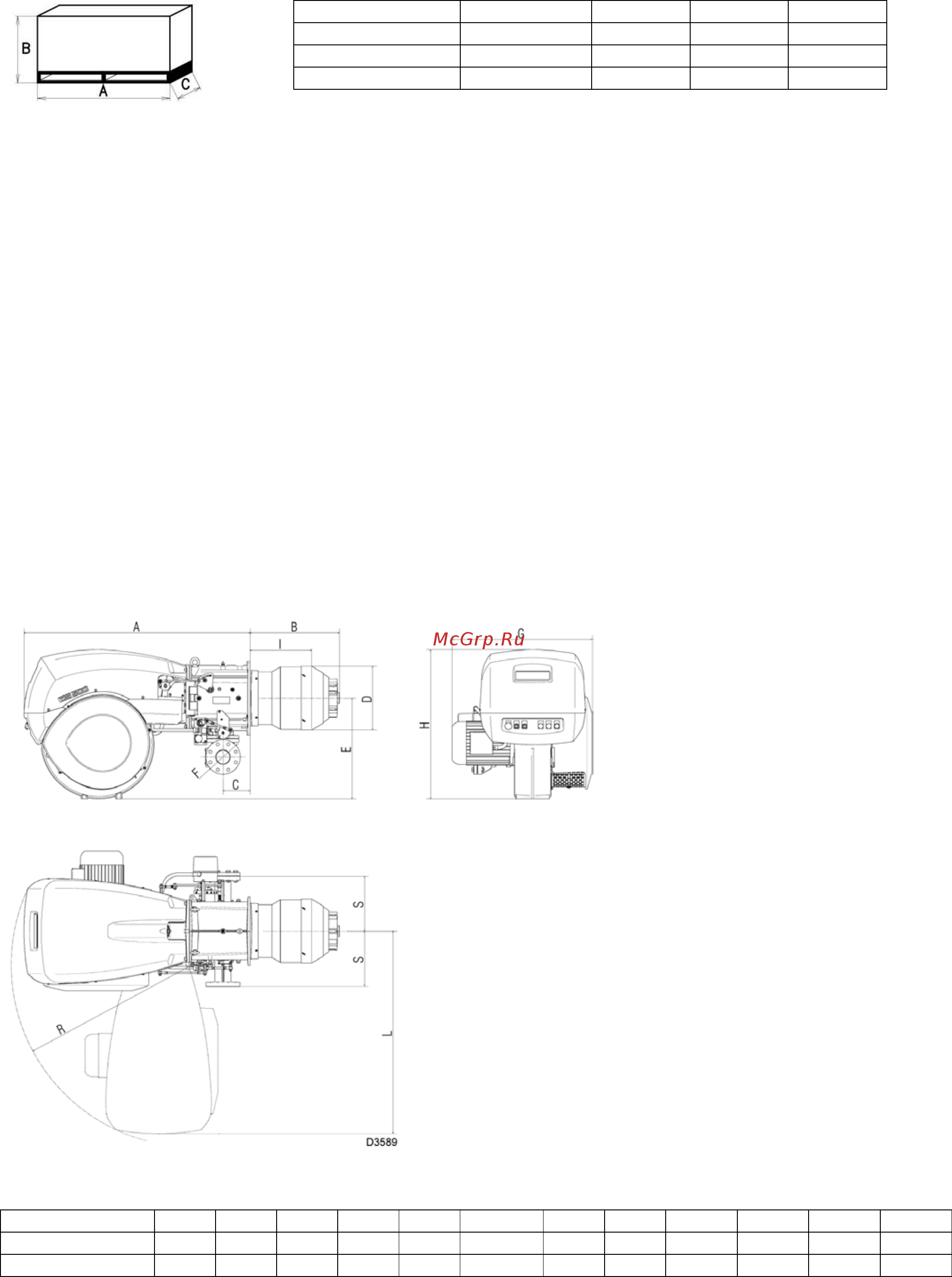

ГАБАРИТНЫЕ РАЗМЕРЫ (В)
Указаны приблизительные
размеры.
Габаритные размеры горелки
приведены в таблице (В).
Учтите, что для проверки головки
горелки ее необходимо открыть,
повернув заднюю часть на
шарнире.
Габаритные размеры открытой
горелки – это значения L и R.
Размер I приведён для того, чтобы
подобрать толщину огнеупорной
прокладки на дверце котла.
мм A B C D
E F
G H I L R S
RS 500/М BLU
1325 520 164 370 588 DN80 835 867 357 1175 1055 320
RS 300/М BLU
1325 582 164 363 588 DN80 940 867 418 1175 1055 320
(B)
