9
Электрод Датчик
(А)
№ отверстия
Максимальная мощность горелки, кВт
(D)
(E)

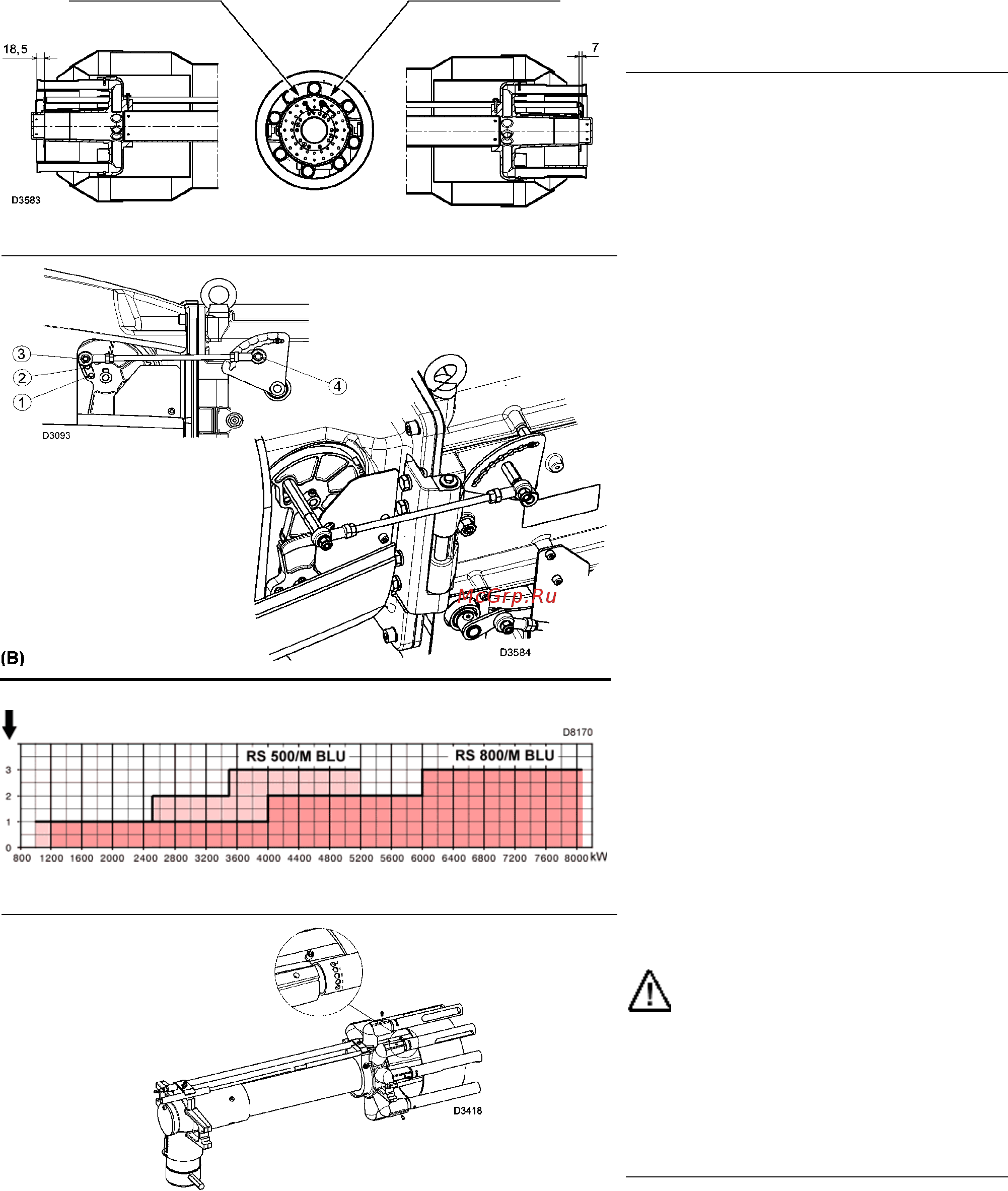

ПОЛОЖЕНИЕ ЭЛЕКТРОДОВ (А)
Убедитесь в том, что датчик и электрод
установлены как показано на рисунке
(А).
РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
(В)
Серводвигатель воздушной заслонки
(4) (А) (страница 5), не только изменяет
объемный расход воздуха в
зависимости от мощности, которую
необходимо развить, но еще изменяет
и положение головки горелки,
посредством системы рычагов.
Данная система позволяет добиться
оптимальной регулировки даже при
работе на минимальной мощности в
пределах рабочего диапазона.
При одном и том же угле поворота
серводвигателя, можно изменять
положение головки горелки,
переставляя тягу в отверстиях 1-2-3
(рисунок В).
Отверстие (1-2-3) выбирается по
графику (D), в зависимости от
максимальной необходимой мощности.
На заводе тяга устанавливается на
максимальный ход (отверстие 3).
В том случае, если в котле
присутствует сильное
противодавление, и даже когда
заслонка полностью открыта,
объемного расхода воздуха все равно
оказывается недостаточно, можно
выполнить регулировку, отличающуюся
от той, что показана на графике (D).
Для этого тягу необходимо
переставить на следующее отверстие,
с более высоким порядковым номером,
тогда увеличится проходное сечение
для воздуха в головке горелки, и
объемная подача воздуха увеличится.
При установке на двухходовые
котлы (с инверсией пламени),
трубки подачи газа необходимо
повернуть в положение,
соответствующее отверстию 4,
смотри рисунок (Е) – только для
модели RS 500/M BLU.
ВРАЩЕНИЕ ДВИГАТЕЛЯ
ВЕНТИЛЯТОРА
Встаньте перед крыльчаткой
вентилятора охлаждения двигателя
вентилятора и убедитесь в том, что она
вращается против часовой стрелки
относительно вас..
