С – РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ

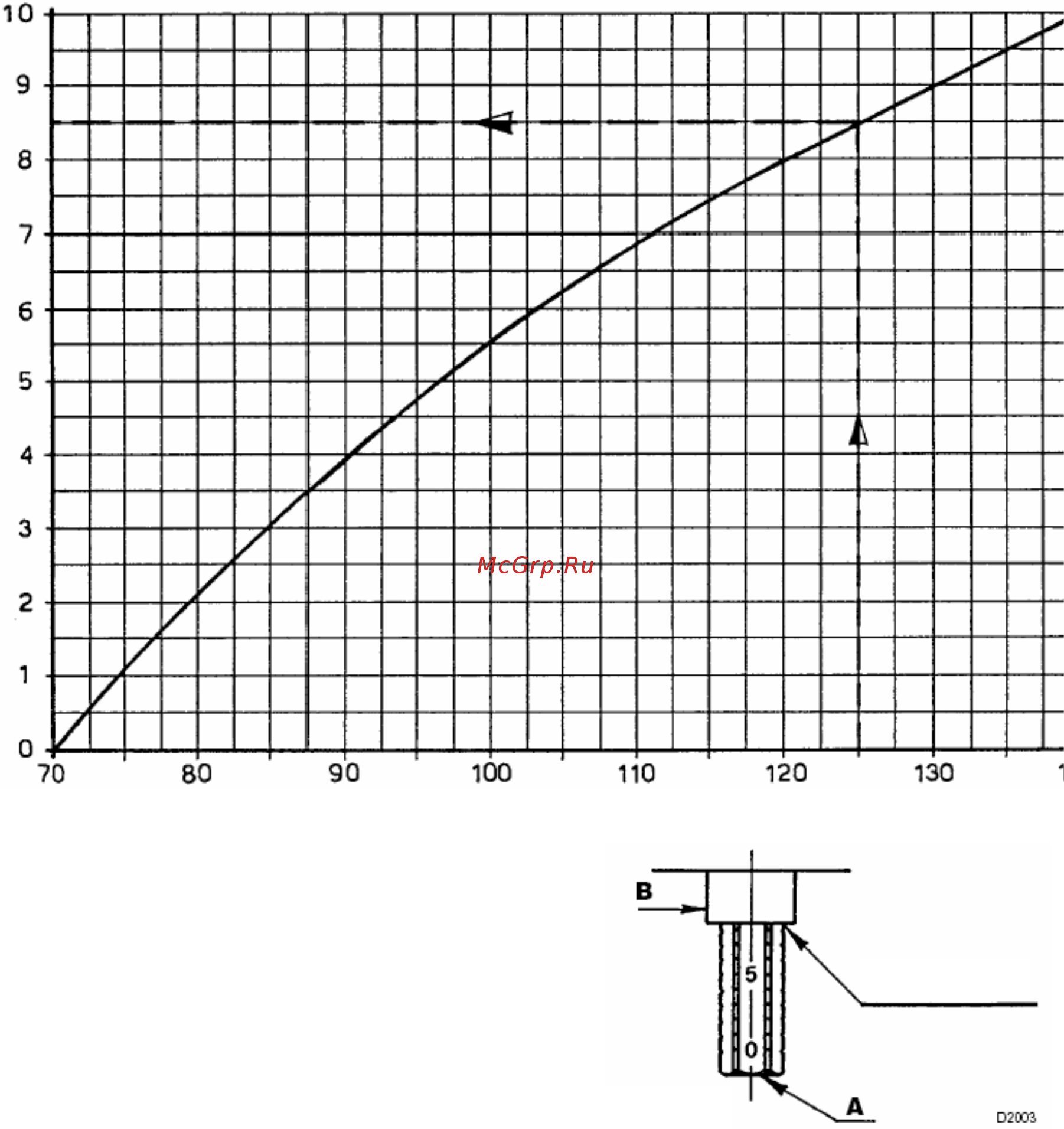

Головка горелки регулируется в зависимости от максимального расхода, приведенного на данной
диаграмме.
Перемещение головки горелки, количество рисок
Максимальный расход, кг/час
Для регулировки поворачивайте винт А до тех
пор, пока риска, рассчитанная по диаграмме, не
совпадет с краем гильзы В.
Рис. 4
Например:
Горелку необходимо поставить на котле мощностью 1.100.000 ккал/час.
Примем КПД равным 90%, поэтому нам необходимо получить мощность 1.250.000 ккал/час, то есть
расход горелки 125 кг/час.
Возьмем среднее давление на нагнетании равным 25 бар и из диаграммы на странице 8 получим
для расхода 125 кг/час следующие данные:
- форсунка типа W2 – 130 - 50°
- максимальное давление в обратном трубопроводе 19,2 бар
Из приведенной выше диаграммы получим, что головку горелки необходимо установить на 8,5
рисок.
Риска 8,5
