14

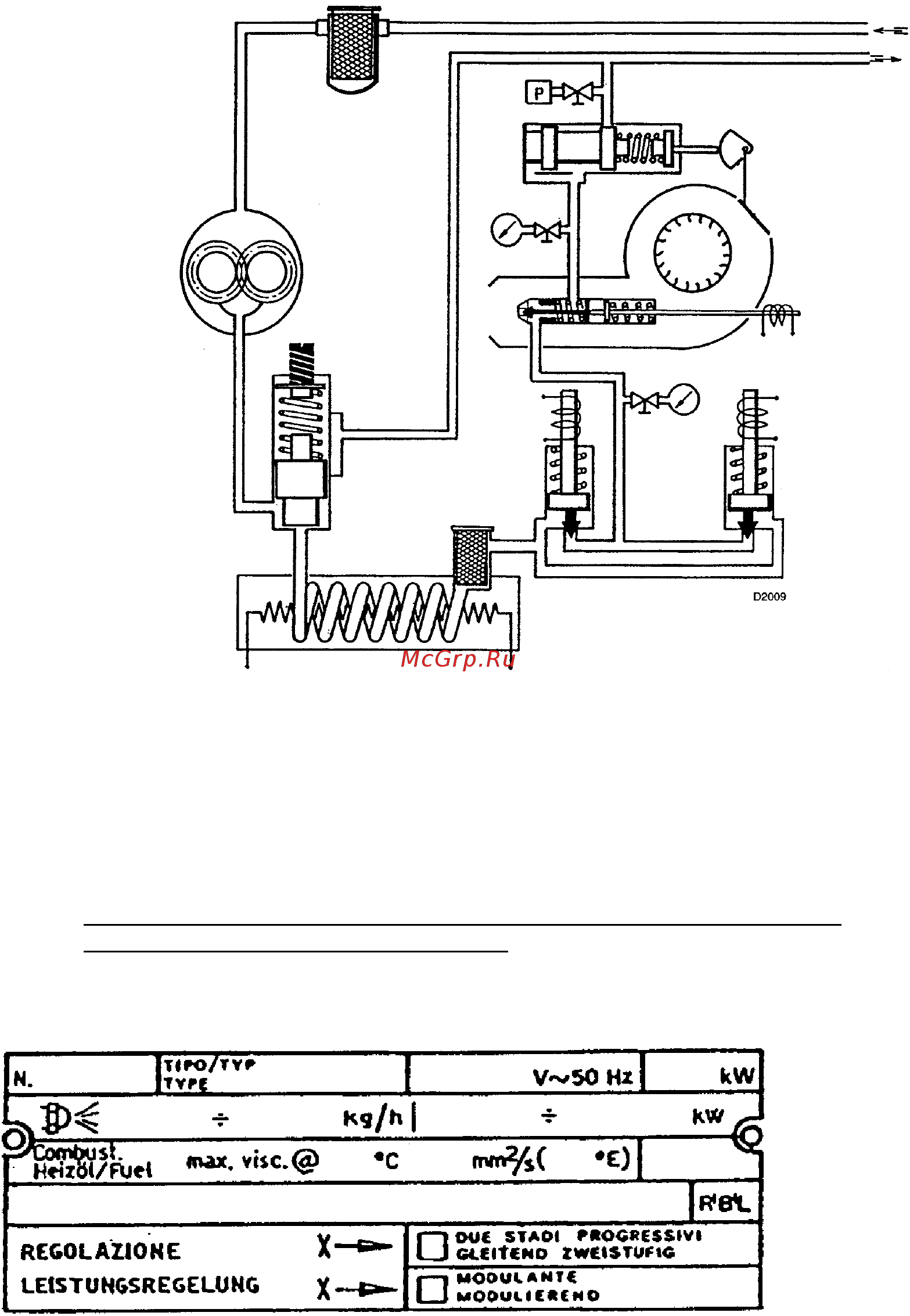

ПРИНЦИПИАЛЬНАЯ ГИДРАВЛИЧЕСКАЯ СХЕМА
- горелка остановлена
- Р Реле давления масла: его можно регулировать от 2 до 15 бар, производит аварийную
остановку горелки, при наличие слишком высокого противодавления в обратном
трубопроводе топлива (рекомендуемое значение 5 бар).
ВАЖНЫЕ ЗАМЕЧАНИЯ
- Периодически очищайте фильтр, установленный на баке с топливом.
- Убедитесь, что форсунка без фильтра.
- В табличке с техническими характеристиками, в ячейках, которые обозначены стрелками,
выбейте тип работы: две ступени или плавное регулирование (модуляция).
