Riello P 140 P/NА [4/15] Трубопровод подачи топлива

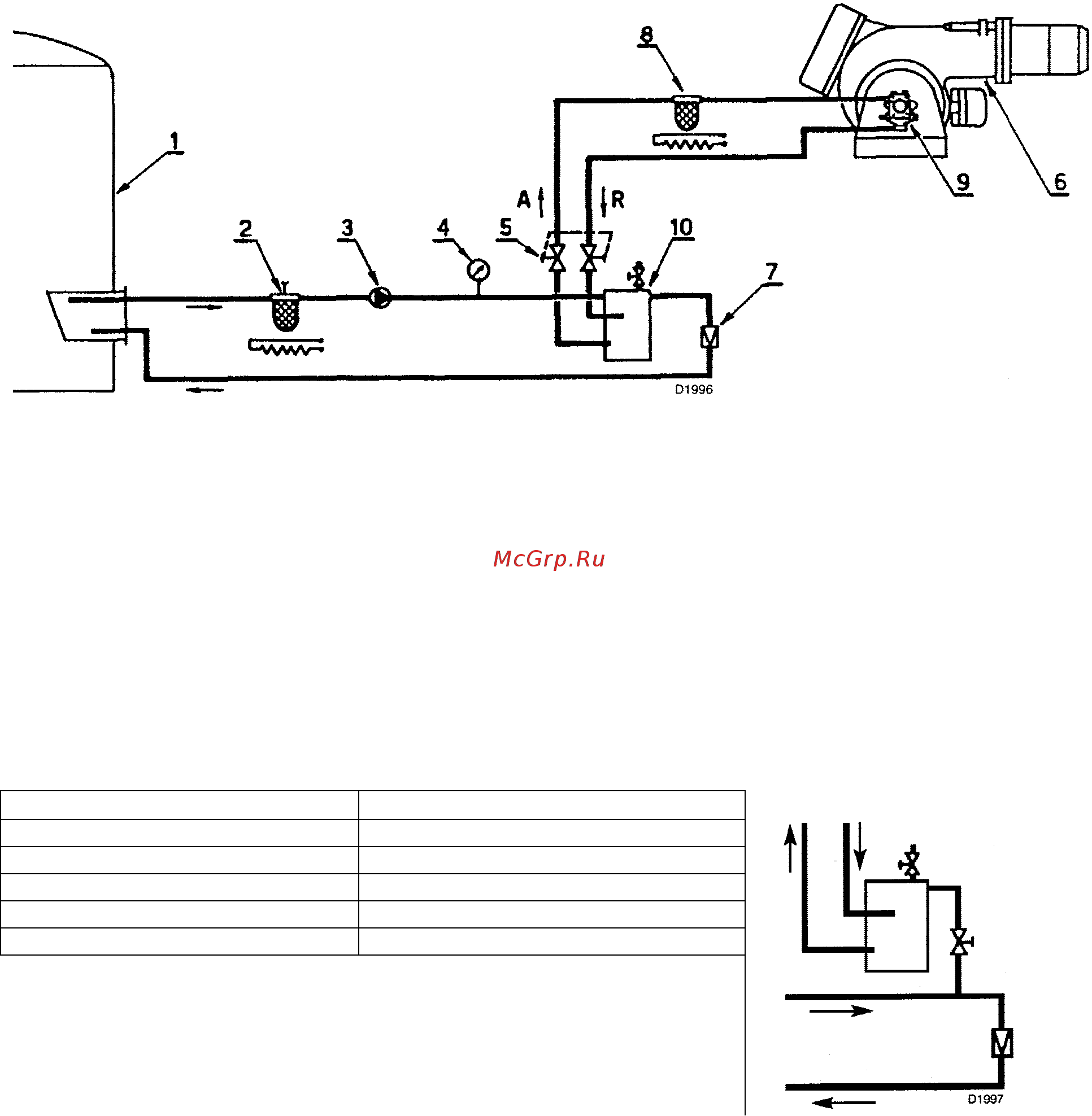

ТРУБОПРОВОД ПОДАЧИ ТОПЛИВА

1- бак (с подогревом для густого топлива)

2- фильтр (с ТЭНом для топлива с вязкостью больше 7°Е/50°С)

3- подающий насос

4- манометр

5- запорные вентили для отключения подачи топлива к горелке (сдвоены)

6- горелка (с дополнительным комплектом для густого топлива, код 3000721)

7- регулятор давления (настраивается в соответствии с приведенной ниже таблицей)

8- Фильтр (с ТЭНом для топлива с вязкостью больше 7°Е/50°С)

9- насос горелки

10- дегазатор

Вариант подачи топлива в обход

Дегазатор для густого топлива должен иметь нагреватель, код 3010050.

Температура мазута, °С

Давление, бар К горелке

До 80 1

90 1,5

100 2

110 2,5

120 3

Трубопровод подачи топлива

ВАЖНЫЕ ЗАМЕЧАНИЯ

• Для того, чтобы снизить сопротивление в трубопроводе топлива, все трубки должны быть

правильно подобранного диаметра, они должны быть теплоизолированы и должны

подогреваться (электрический подогрев или подогрев паром или горячей водой).

• Для того, чтобы снизить образование газа или паров, давление топлива в дегазаторе (10)

необходимо регулировать в соответствии с приведенной выше таблицей.

• Подающий насос должен иметь производительность как минимум в два раза большую, чем

производительность насоса горелки. Если из одного и того же контура топливо подается

одновременно на несколько горелок, насос должен обеспечивать запас не менее 30% от

суммарной производительности всех горелок.

• При пуске: перекройте подачу топлива к горелке с помощью запорных вентилей (5) и

дайте топливо циркулировать в питающем контуре. После того, как топливо начнет

циркулировать в нормальном рабочем режиме, откройте запорные вентили и подайте

топливо к горелкам.
