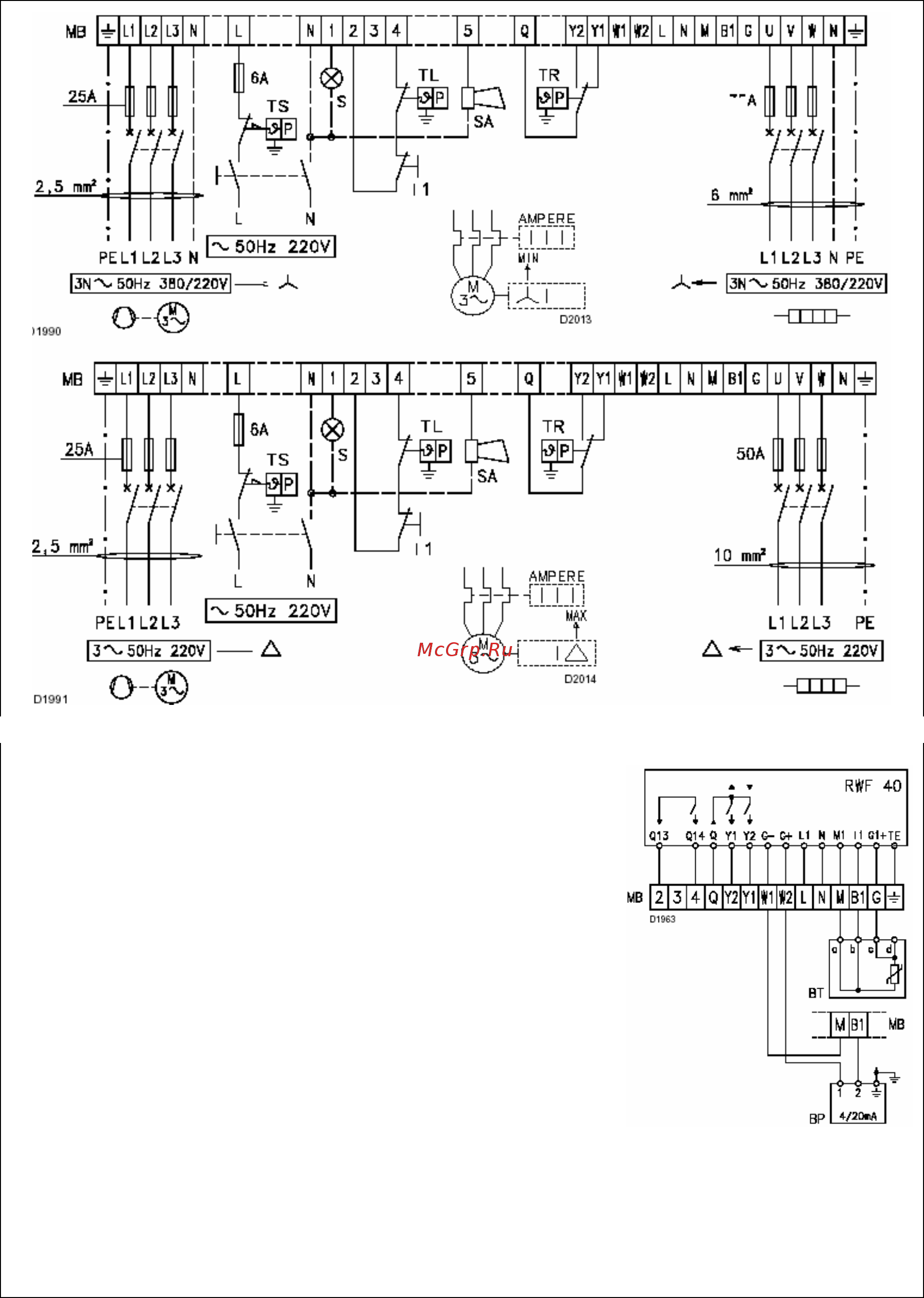

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
(выполняемое монтажной организацией)
ЗАМЕЧАНИЯ
- затемните фотоэлемент и проверьте, произойдет ли
аварийная остановка, предварительно снимите крышку.
Внимание: высокое напряжение
- данная модель выпускается на заводе, рассчитанная на
питание 400 Вольт.
Если питание 230 Вольт, измените подключение
двигателя и емкости (вместо звезды – треугольник) и
измените настройку реле тепловой защиты.
- дистанционные выключатели TR и TL не нужны, если
подключен регулятор RWF 40 для модуляционного
режима работы (плавная регулировка).
ОБОЗНАЧЕНИЯ
BP датчик давления
BT датчик температуры
I1 ручное включение-отключение (не обязательно)
MB клеммник горелки
S дистанционная сигнализация об аварийной остановке
SA аварийный сигнал высокой температуры масла
TL Термостат предельной температуры
TR Термостат I/II ступени
TS дистанционный аварийный выключатель
a-d красный
b-c белый
