Riello P 140 P/NА [5/15] Электрическое подключение
![Riello P 140 P/NА [5/15] Электрическое подключение](/views2/1662123/page5/bg5.png)
4

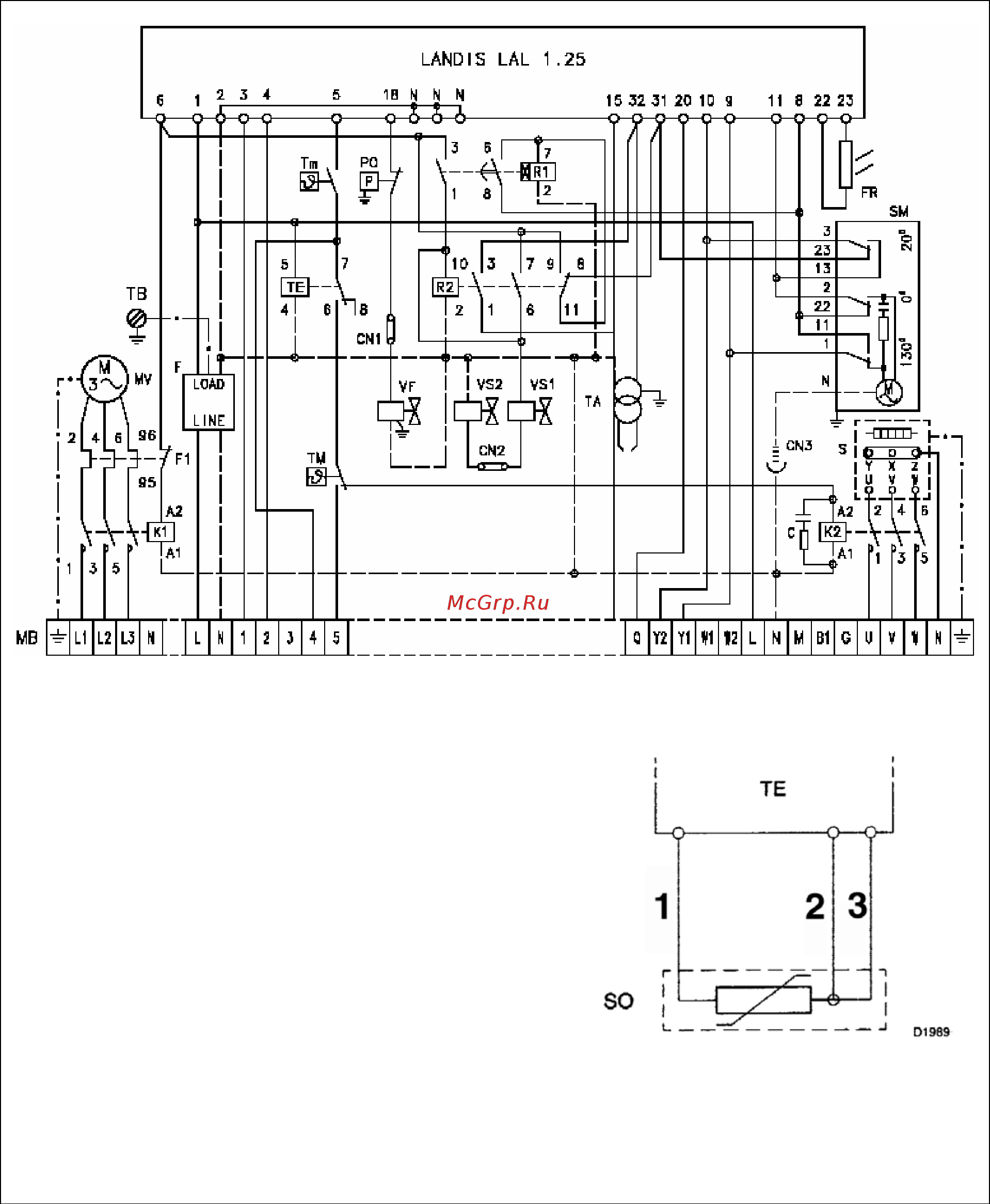

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
(выполняемое на заводе)
MB: клеммник горелки
MV: двигатель
К1: контактор двигателя
F: фильтр против радиопомех
F1: реле тепловой защиты
К2: контактор ТЭНов
R1: реле с таймером
R2: реле
ТЕ: электронный термостат
ТМ: термостат максимальной температуры
Tm: термостат минимальной температуры
РО: реле давления масла
ТА: трансформатор розжига
SM: серводвигатель
S: бак предварительного нагревателя
SO: датчик температуры РТ100
FR: фотосопротивление
VF: рабочий вентиль
CN: коннекторы
С: подавитель помех
VS1: предохранительный клапан
VS2: предохранительный клапан
Подключение датчика к регулятору
температуры
1 – коричневый
2 – черный
3 - синий
