13

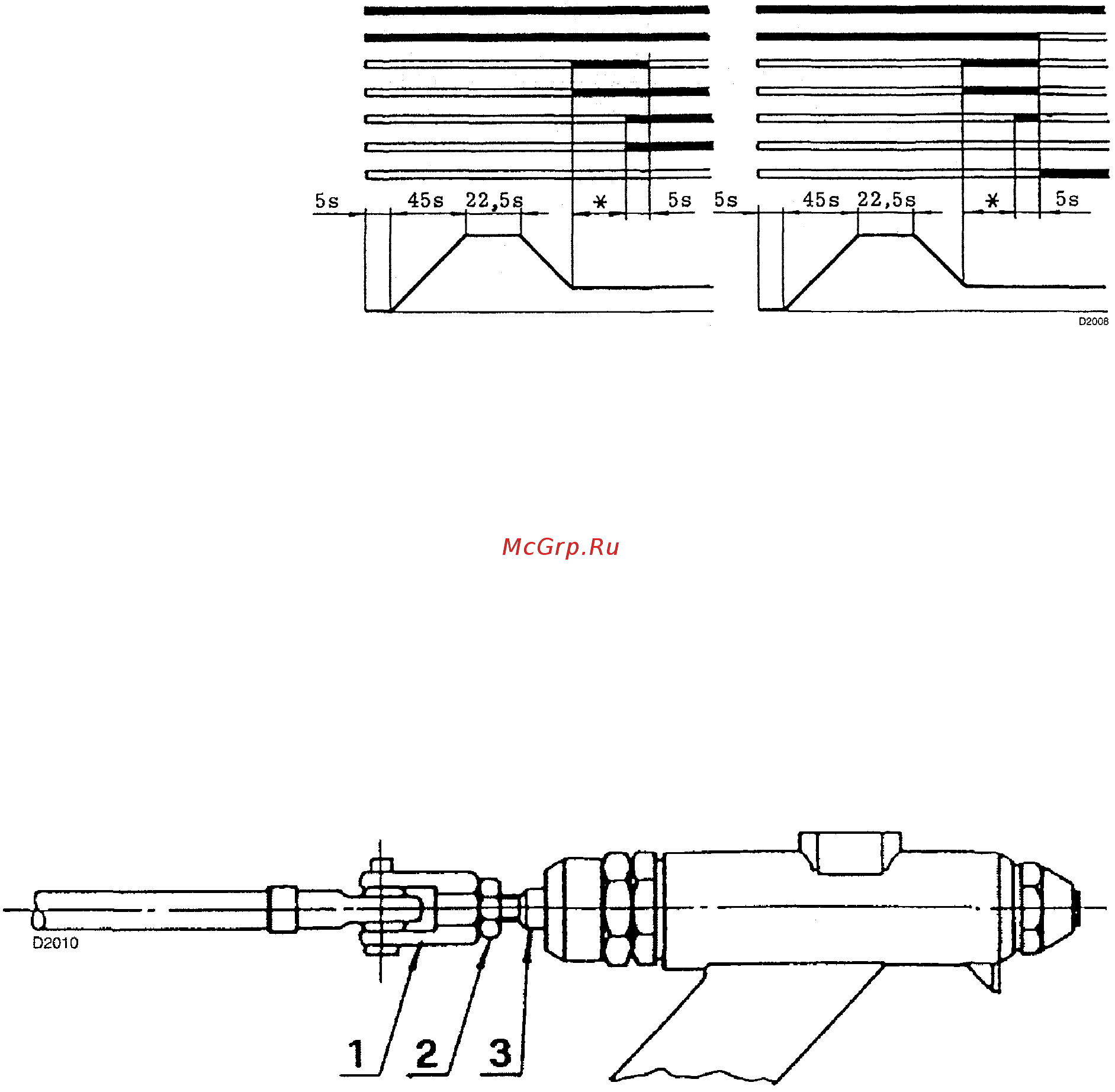

ПРОГРАММА ПУСКА ГОРЕЛКИ
Стандартный пуск Аварийная остановка из-за отсутствия
розжига
Дистанционное управление
Двигатель
Трансформатор
Вентиль предварит.очистки
Вентиль розжига
Пламя
Аварийная остановка
(*) Регулируется таймером (23) рисунок 1 (смотри также страницу 7).
АВАРИЙНАЯ ОСТАНОВКА ДВИГАТЕЛЯ
реле тепловой защиты двигателя останавливает работу в случае перегрузки или при отсутствии
одной из фаз.
Для возобновления работы нажмите кнопки (6) и (8) (рисунок 1).
ОПЕРАЦИИ С ДЕРЖАТЕЛЕМ ФОРСУНКИ
Если вы снимали держатель форсунки, необходимо правильно отрегулировать стержень, который
управляет иглой форсунки.
Форсунка должна быть установлена, вручную навинтите вилку (1) (рисунок внизу), так чтобы не
было никакого люфта, но вал (3) не должен быть натянут, после этого открутите вилку на один
оборот и плотно затяните ее гайкой (2).
Замечание
Если вы используете форсунки “BERGONZO”, отвинтите вилку на 2 оборота.
