Riello P 140 P/NА [13/15] Регулировка температуры распыла
![Riello P 140 P/NА [13/15] Регулировка температуры распыла](/views2/1662123/page13/bgd.png)
12

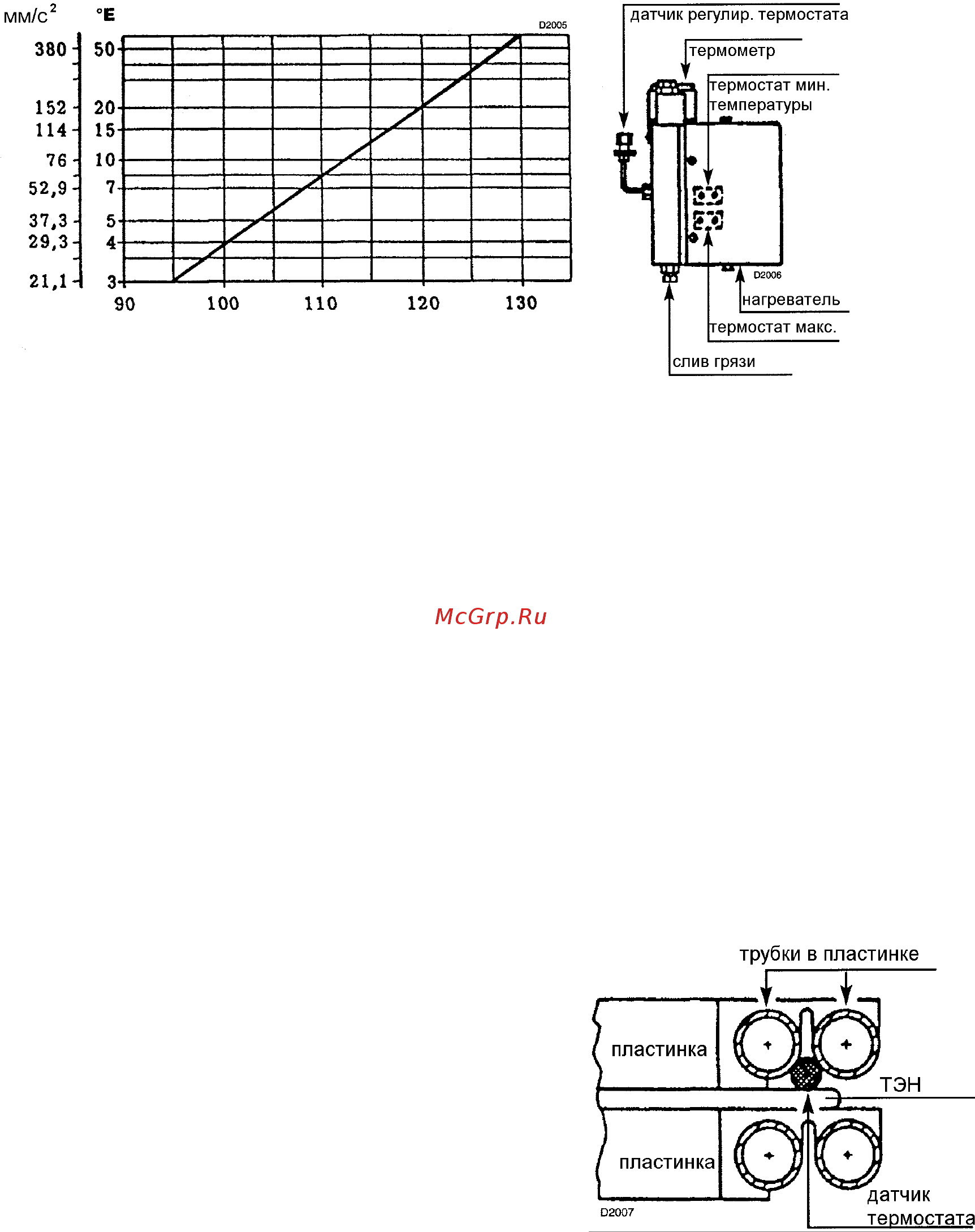

РЕГУЛИРОВКА ТЕМПЕРАТУРЫ РАСПЫЛА
Регулировочный термостат максимальной – минимальной температуры
Электронный термостат-регулятор с помощью датчика температуры РТ100, который опущен в
коллектор нагнетания мазута, управляет температурой распыла. (Чтобы определить правильность
распыла, смотри приведенный ниже график, где показано отношение температуры к вязкости).
Вязкость при 50°С
Температура распыла, °С
Пример: мазут с вязкостью 7°Е при температуре 50°С предварительно должен нагревать до
температуры приблизительно 110°С.
Важное замечание: температура, установленная на термостате, соответствует температуре
жидкости, в любом случае проверьте это соответствие по термометру через несколько минут,
после начала работы.
Если загорелся световой индикатор, это означает, что включились ТЭНы.
Термостат минимальной температуры останавливает горелку в том случае, если температура
топлива опустится ниже критического значения, а также подает разрешающий сигнал на этапе
пуска горелки.
(он устанавливается на заводе на 80°С, для его настройки снимите крышку нагревателя и
пластинку).
Термостат максимальной температуры отключает ТЭНы когда, из-за неисправности
регулировочного термостата, температура нагревателя слишком сильно увеличится, аварийный
сигнал, если таковой предусмотрен (высокая температура), подается на клеммы горелки. (на
заводе устанавливается значение 180°С).
Замена термостатов минимальной и максимальной
температуры
Ослабьте крепежные винты пластин и установите
датчики новых термостатов, следите за тем, чтобы датчик
касался трубопровода и ТЭНа, как показано на рисунке
справа.
Те же рассуждения имеют силу при замене ТЭНа,
касающегося датчиков термостатов.
При неисправности проверьте с помощью омметра нет ли
обрыва цепи в ТЭНе, контактирующем с датчиками
температуры (значение около 35 Ом).
Замена датчика РТ100 в нагнетательном коллекторе
Вставьте гайку и двойной конус, которые входят в комплект поставки, в новый датчик и вставьте
его в штуцер коллектора на расстояние приблизительно 40 мм, хорошо затяните.
Внешнюю часть датчика можно изогнуть так, как вам нужно (датчик не повредится).
