SiU50-203 Инструкции по капитальному ремонту
Полугерметичный одновинтовой компрессор Версия III 25
2. Введение винтового вала
Вставить винтовой вал в корпус до контакта вала с конической секцией корпуса.
Для этого надеть кожаные перчатки, чтобы не поранить руки. (Не пользуйтесь
перчатками из ткани.)
Винтовой вал тяжелый, главный держатель подшипников вращается, что
затрудняет его удержание.
Будьте внимательны, чтобы во время установки не упустить винтовой вал.
3. Установка ротора двигателя
Вставить шпонку ротора двигателя в винтовой вал со стороны всасывания, вставить
ротор двигателя.
Вставить ротор двигателя в направлении, показанном ниже.
Затянуть стопорную гайку и изогнуть выступ на стопорной шайбе, чтобы не
допустить ослабление стопорной гайки.

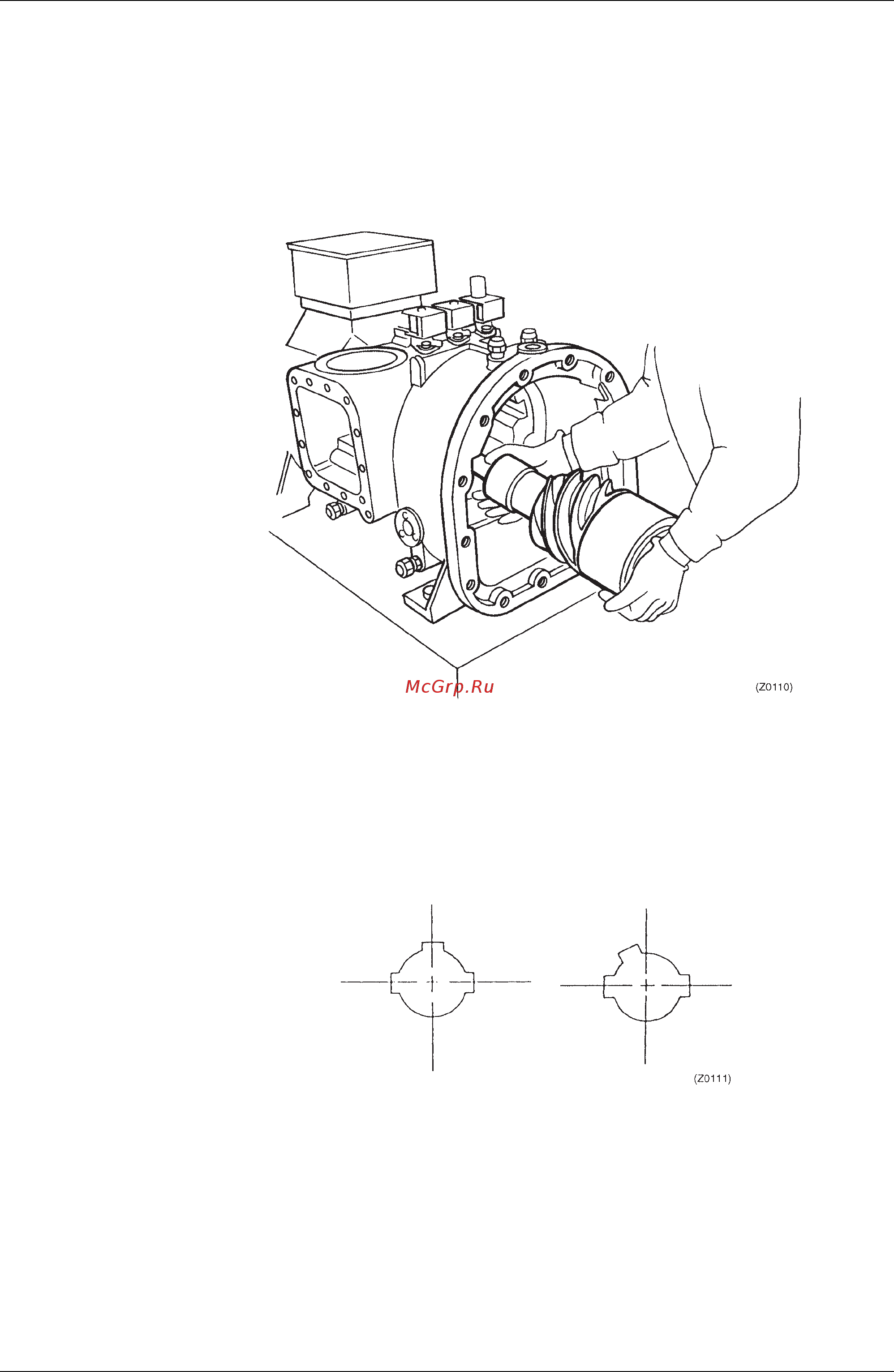

Рис. 4-28 Введение винтового вала
Рис. 4-29 Направление введения ротора двигателя
Передняя сторона, противоположная
стороне нагрузки
Тыльная сторона,
сторона нагрузки
