Инструкции по капитальному ремонту SiU50-203
26 Полугерметичный одновинтовой компрессор Версия III
4. Установка крышки на стороне всасывания
(1) Вынуть винтовой вал со стороны двигателя.
(2) Установить крышку на стороне всасывания. На этом шаге необходимо использовать
два установочных штифта для установки на место крышки на стороне всасывания.
(Использовать направляющие болты.)
(3) Ввести винтовой вал в подшипник крышки на стороне всасывания.
Удерживающая секция цилиндрического подшипника качения
выполнена из пластика.
При ударе она может легко сломаться. Поднять винтовой вал немного выше боковой
крышки и аккуратно ввести винтовой вал со стороны нагнетания.
(4) Повернуть винтовой ротор и проверить, чтобы он перемещался без помех.
5. Установка винтового ротора в нужном положении
Закрепить оправку (3) на главном держателе подшипников и корпусе. На этом
шаге
вставить регулировочные прокладки винтов (1) между оправкой и главным
держателем подшипников для регулировки направления вала винтового ротора.

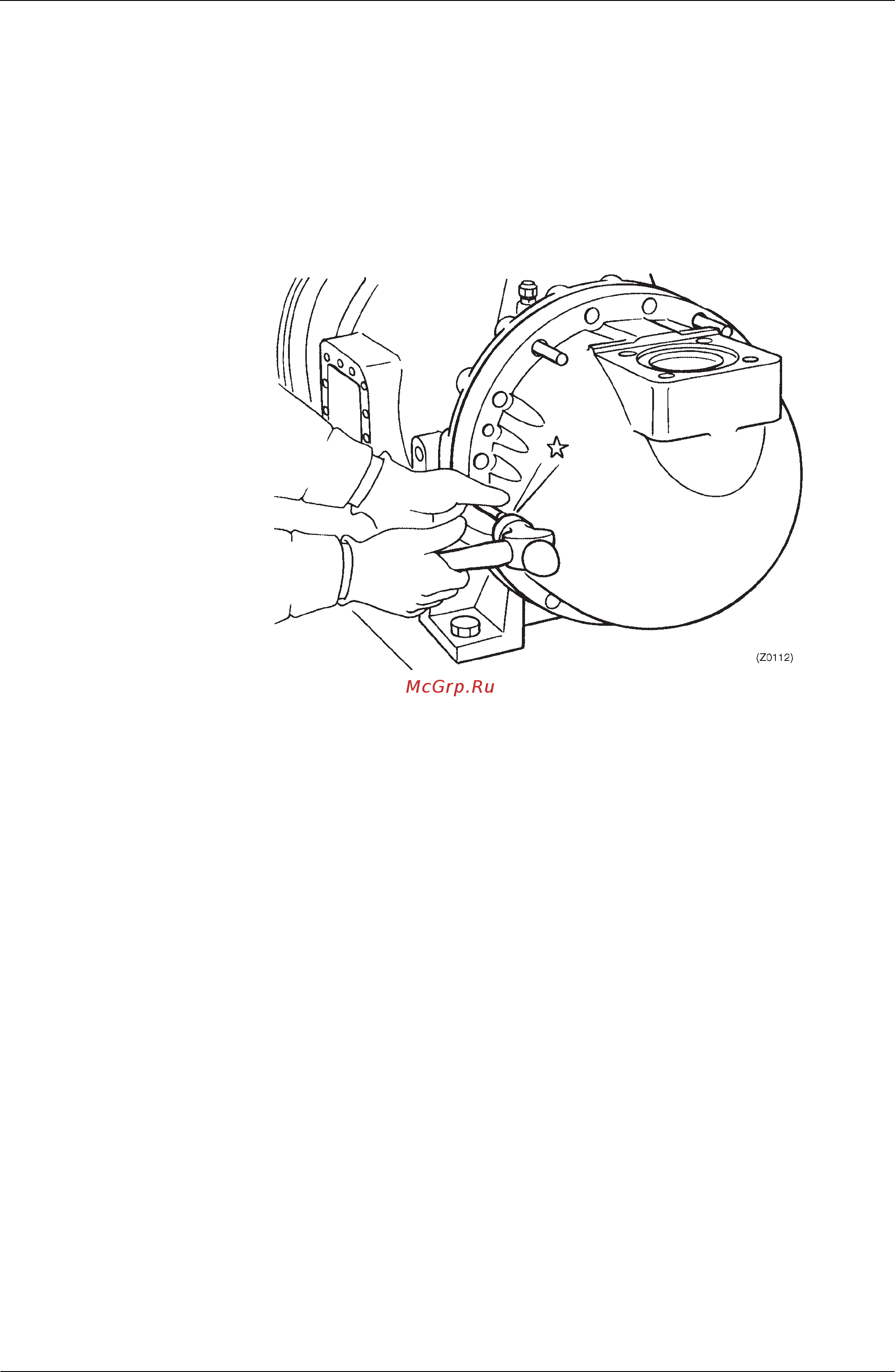

Рис. 4-30 Установка крышки на стороне всасывания
