SiU50-203 Инструкции по капитальному ремонту
Полугерметичный одновинтовой компрессор Версия III 27
6. Установка заслонки и регулировка зазора прорези
(1) Установить уплотнительные кольца на нижнем держателе подшипников. (ZH_F: два
уплотнительных кольца)
(ZH_G: три уплотнительных кольца (два типа)···Проверить установочное положение
по списку запасных частей.)
(2) Установить винтовой ротор в положении, показанном на Рис. 4-5, и сочленить
винтовой ротор с заслонкой.
(3) Смазать маслом уплотнительные кольца нижнего держателя подшипников
и
установить нижний держатель подшипников в корпус.
После того как нижний держатель подшипников введен в секцию уплотнительных
колец, использовать монтажные болтовые отверстия для запрессовки нижнего
держателя подшипников в корпус.
(Использовать болты на 5 - 10 мм длиннее монтажных болтов. Использование
монтажных болтов может повредить резьбу, поскольку они слишком короткие для
данной цели.)
До достижения контакта корпуса и фланца с нижним держателем подшипников
вставить прокладки и надежно затянуть.
(4) Установить фиксирующую пластину подшипника заслонки.
(Чтобы предотвратить вращение заслонки во время затяжки удерживать ее рукой.)
(5) Измерить зазор прорези (расстояние между заслонкой и корпусом) с помощью щупа
для измерения зазоров.
Подвесить щуп на заслонку, вставить
оправку (4) в крепежную пластину подшипника
винта. Повернуть винтовой ротор и ввести щуп в прорезь.
z Стандартное значение: 0,06 - 0,09 мм
z Если измеренный зазор отклоняется от стандартного значения, отрегулировать
толщину регулировочных прокладок заслонки.
(Для увеличения зазора добавить прокладки.)
(6) Установить уплотнительное кольцо на нижней крышке нижнего держателя
подшипников, и установить нижнюю крышку нижнего держателя
подшипников.
(7) Установить боковую крышку.

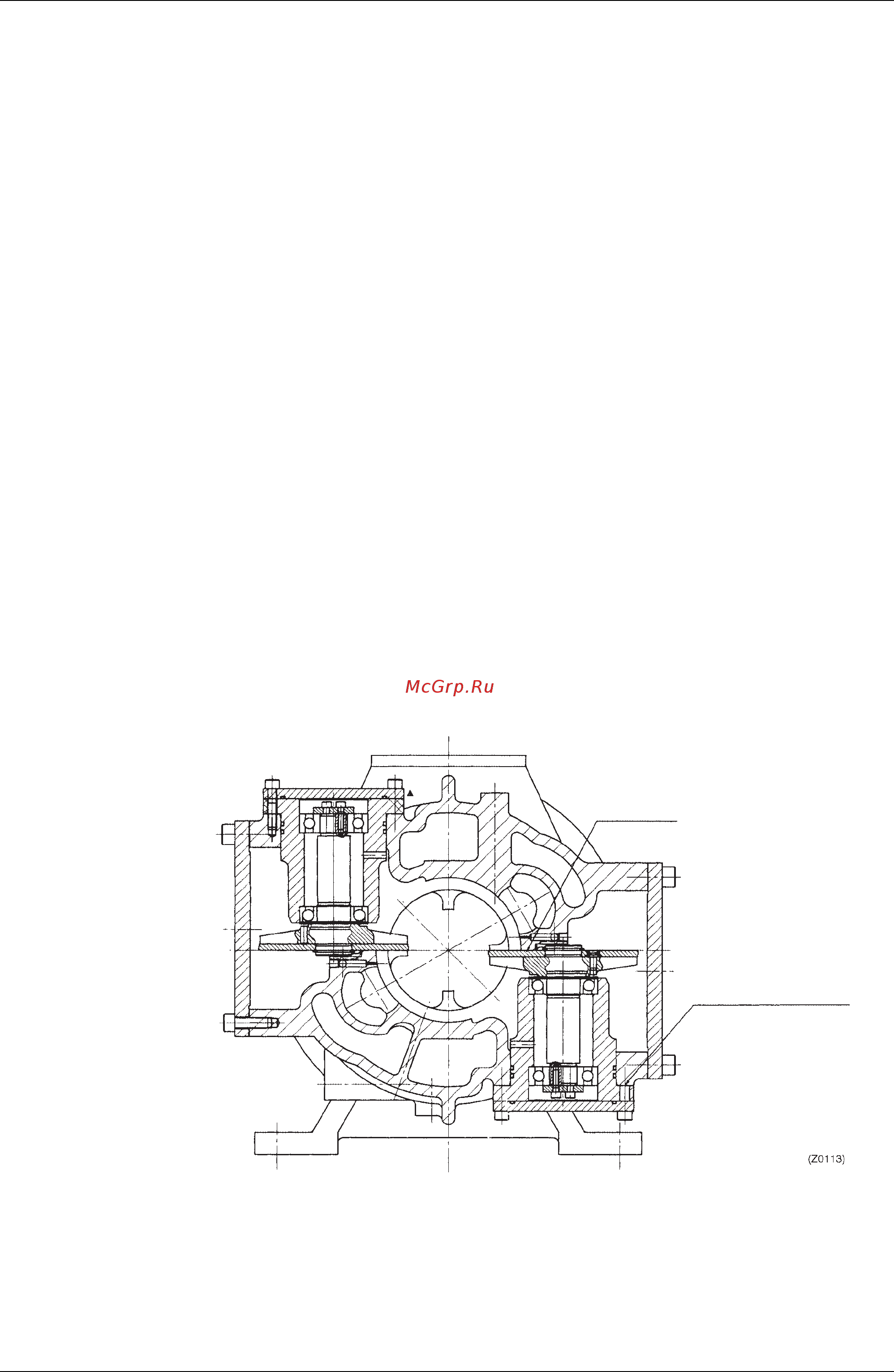

Рис. 4-31 Регулировка зазора прорези
Зазор прорези
Регулировочные
прокладки заслонки
