Инструкции по капитальному ремонту SiU50-203
28 Полугерметичный одновинтовой компрессор Версия III
7. Установка крепежной пластины главного держателя подшипников, сборка
регулятора и установка масляного фильтра
(1) Вставить золотниковый клапан в корпус.
z В правое отверстие вставить золотниковый клапан со штампом "2" на торцевой
поверхности.
z Проверить, чтобы золотниковый клапан работал без помех.
(2) Установить масляный фильтр на крепежную пластину. (кроме ZH3F)
(3) Снять оправку (2), затем установить крепежную пластину.
На этом шаге вставить
направляющие болты в главный держатель подшипников, и установить
регулировочные прокладки винтов между главным держателем подшипников и
крепежной пластиной.
(4) Вставить поршень в крепежную пластину
В случае ZH_F (5) Установить крышку цилиндра. Вынимать поршень до контакта с крышкой цилиндра,
затем затянуть четыре болта вокруг цилиндра. (После затяжки болтов проверить,
чтобы
поршень перемещался без помех.)
(6) Затянуть другие монтажные болты крышки цилиндра.
В случае ZH_G (5), (6) установить крышку цилиндра. Вынимать поршень до контакта с крышкой
цилиндра, затем затянуть болты. (После затяжки болтов проверить, чтобы поршень
перемещался без помех.)
(7) Установить масляный фильтр с помощью оправки (5). (только для ZH3F)
(8) Потянуть вперед золотниковый клапан, затем навесить пружину
золотникового
клапана на вал золотникового клапана. (блоки, направленные вверх и вниз)
(9) Установить рычаг золотникового клапана со стопорной гайкой (золотниковый клапан)
и болтом (поршень).
Нанести резьбовой герметик (Loctite и др.) на болт, использовать новую стопорную
гайку.
8. Установка крышки на стороне нагнетания (в случае ZH9F, маслосборника)
Установить первый масляный сепаратор (кроме ZH9F) крышки цилиндра,
установить
крышку на стороне нагнетания.
Поскольку крышка на стороне нагнетания тяжелая, не забудьте использовать
направляющие болты.

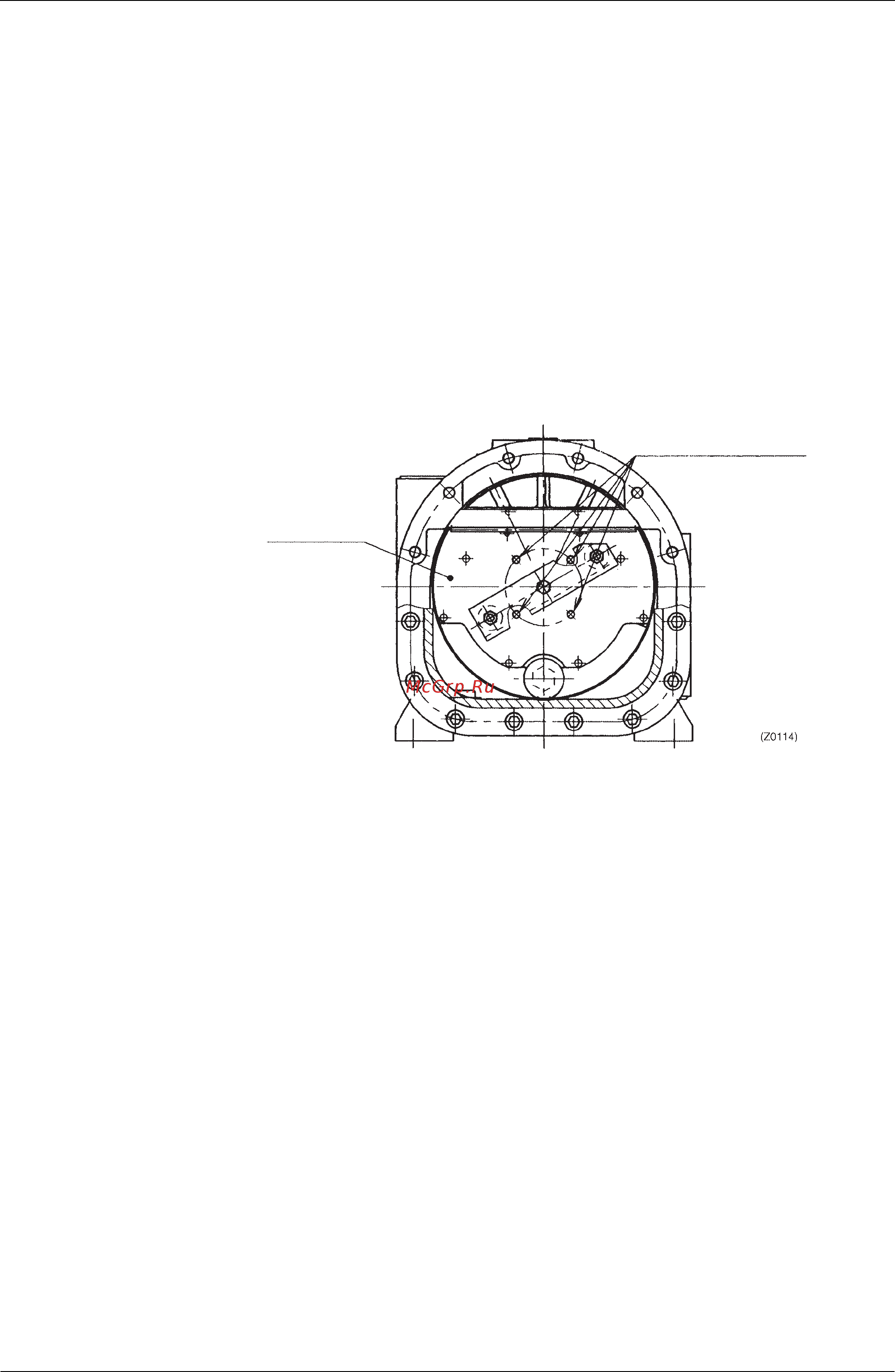

Рис. 4-32 Регулировка поршня и установка крышки цилиндра
Сначала затянуть эти
четыре болта
Крышка цилиндра
