Nti Neutrik Minilyzer ML1 [13/16] Временнáя развертка time sweep
![Nti Neutrik Minilyzer ML1 [13/16] Временнáя развертка time sweep](/views2/1664253/page13/bgd.png)
•
Войти в режим ожидания, переместив курсор в поле "REC"
и нажав кнопку Enter (
↵
). До начала записи убедитесь, что в
генераторе тестового сигнала установлена самая низкая
стартовая частота (frequency sweep).
•
Как только прибор распознает стартовый тон (315 Гц или 1
кГц), автоматически начнется запись; при этом поле «REC»
будет мигать.
•
Если курсор установлен в поле «ARM», запись может быть
активизирована вручную – нажатием кнопки Enter (
↵
).
•
Запись прекращается вручную кнопкой Enter (
↵
) при
курсоре, установленном в мигающем поле «REC», а также
при понижении частоты сигнала на входе.
•
Для детального анализа кривой развёртки активируйте
режим Active Mode: поместите курсор на соответствующий
символ, нажмите кнопку Enter (
↵
) и клавишами курсора
Í
и
Î
передвиньте указующую стрелку (Arrow) к
интересующим вас фрагментам
•
Для перемещения по шкале оси Y поместите курсор на
поле Zoom Mode, нажмите кнопку Enter (
↵
) и используйте
курсорные клавиши
Ï
и
Ð
.
Последняя записанная кривая развертки сохраняется в памяти,
даже после выхода из режима развертки. При повторном входе в
этот режим данная кривая будет отображаться на экране до
старта новой записи.
ПРИМЕЧАНИЯ
При входе в режим развертки фильтр, использованный при
записи предыдущей кривой, вновь активируется.
При записи частотной развертки функция автоматического
отключения питания Auto Power Off не действует.
Временнáя развертка (Time Sweep)

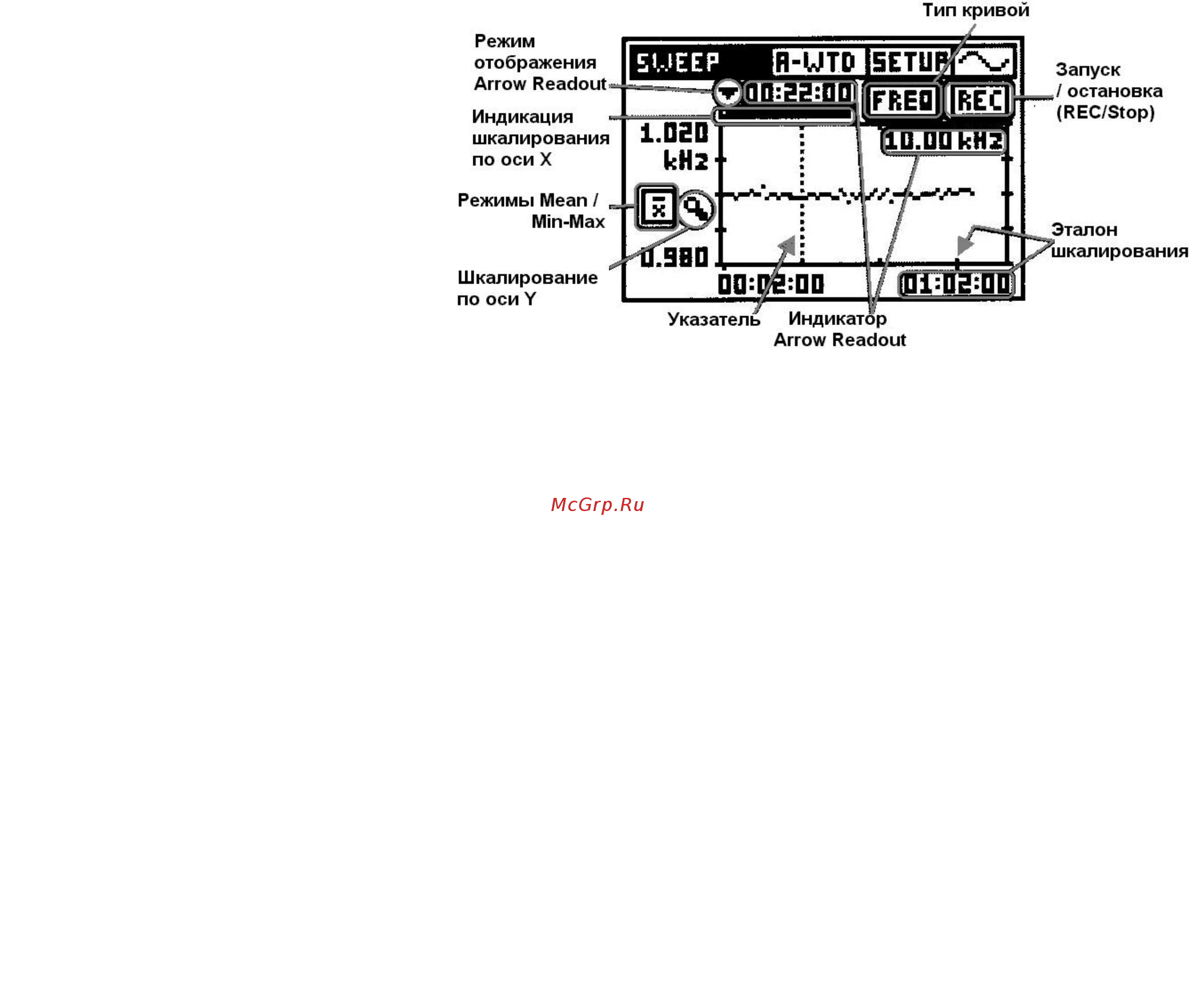

Рис. 17 График временной развёртки
В этом режиме Minilyzer регистрирует заданное пользователем число
измерений за определеный промежуток времени. Таким образом, прибор
одновремено записывает среднюю величину и
минимальные/максимальные значения следующих функций:
•
Level-RMS (среднеквадартичный уровень)
•
THD + N (полный коэффициент гармоник и уровень шума)
•
Frequency (частоту)
Замеры сохраняются в виде индивидуальных графиков, на которых
каждая выборка представлена в виде точки; таким образом
выстраивается общая кривая.
Для проведения временной развертки необходимо сделать следующее.
•
Войти в режим временной развертки, выбрав поле «Sweep» в суб-
меню измерительных функций.
•
При необходимости включить фильтр в соответствующем меню.
•
Для выбора типа отображаемой кривой (Level-RMS, THD + N и
Frequency) переместите курсор к полю «Curve», нажмите кнопку Enter и
при помощи курсорных клавиш выберите нужный тип кривой. Снова
нажмите кнопку Enter.
•
Для выбора режима Mean/Min-Max (средняя величина/минимальное-
максимальное значение), переместите курсор к соответствующему
полю, нажмите кнопку Enter и используйте курсорные клавиши.
25 26
