Общие положения
Minilyzer – сложный прибор с широким диапазоном измерительных
функций для тестирования звукового сигнала. Результаты
измерений отображаются на крупном ЖК-дисплее с подсветкой.
•
среднеквадратичный (RMS) или относительный (Relative)
уровень сигнала
•
THD + N (полный коэффициент гармоник + шум)
•
vu-индикатор (индикатор уровня громкости) и РРМ-индикатор
(пиковый индикатор уровня передачи)
•
частоту
•
полярность (в сочетании с Minirator MR1)
•
Ошибки балансировки сигнала
•
регистрация частотной или временнóй развертки
•
спектр третьей октавы
•
Режим осциллографа
Кроме того, имеется несколько входных фильтров, используемых
в зависимости от активной измерительной функции.
•
A-weighting согласно IEC 651
•
C-message согласно CCIR 468-4
•
22 Гц Highpass согласно DIN 45045,-120 dB / dec.
•
60 Гц Highpass согласно DIN 45045, -120 dB/dec.
•
400 Гц Highpass согласно DIN 45045,-120 dB / dec.
•
Voice Bandpass согласно ITU-T P.48
Имеется возможность регулировки четырех следующих
параметров в зависимости от требований пользователя.
•
Длительность автоматического отключения мощности
•
Длительность автоматического отключения подсветки дисплея
•
Контрастность дисплея
•
Многопользовательский режим (индивидуальные установки
для четырех пользователей)
Рекомендации
В случае системного сбоя можно перезагрузить устройство,
вернув установки по умолчанию, одновременным нажатием
кнопок Escape и On/Off (сперва прибор необходимо выключить).
Обратите внимание, что Minilyzer не может использоваться для
непосредственного измерения уровня звукового давления (SPL),
ни с внешним, ни с собственным внутренним микрофоном.
Распаковка прибора и установка батарей
Minilyzer поставляется в коробке
вместе с данным руководством.
После распаковки вставьте 3
алкалиновых батареи тип АА
напряжением 1,5 В в отсек для
батарей, как показано на
рис. 1
и
рис. 2
.
Средний срок службы нового
комплекта алкалиновых батарей
составляет 16 часов.

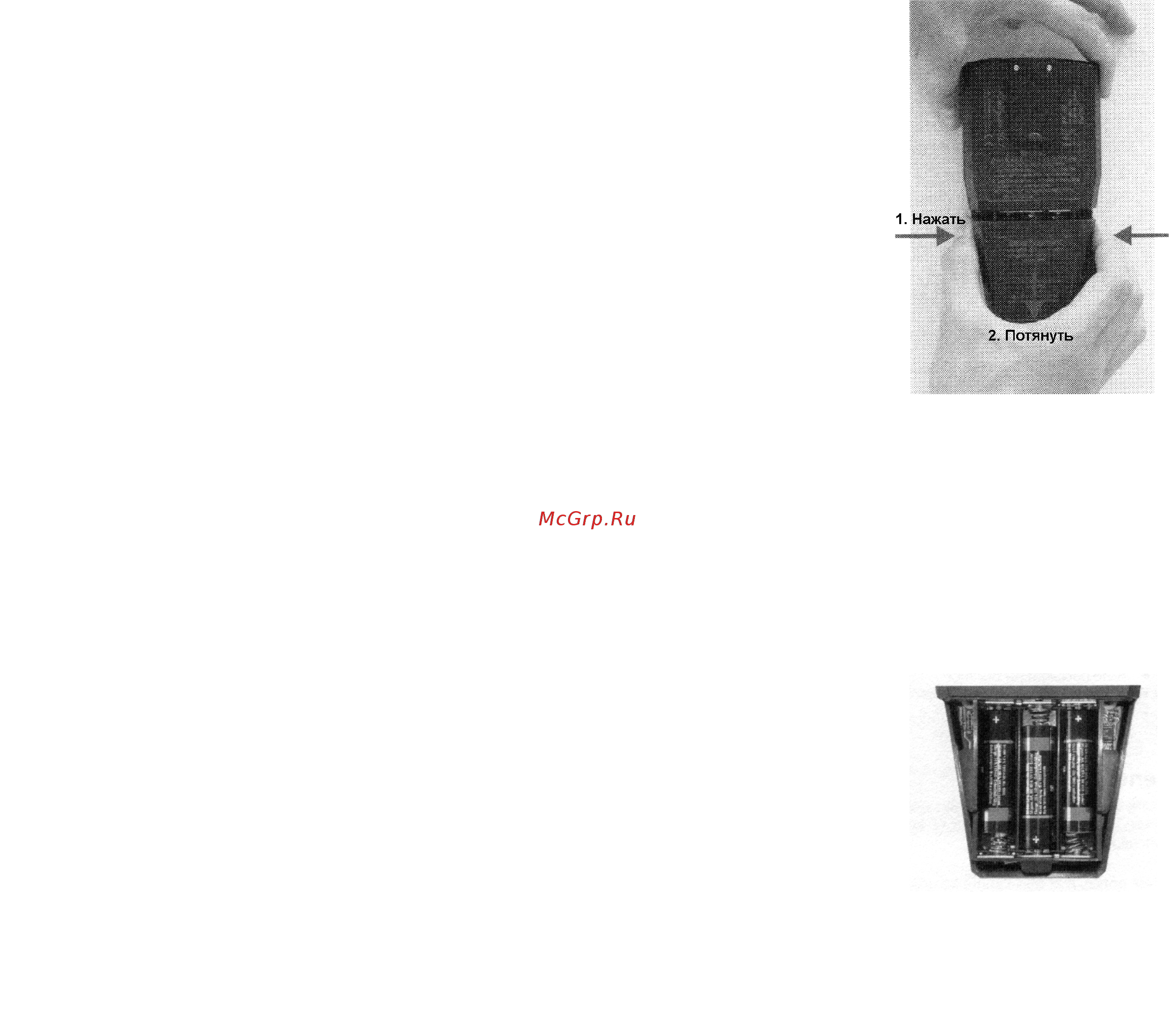

Рис. 1 Открытие отсека для батарей
ПРИМЕЧАНИЯ
•
Не используйте перезаряжаемые батареи NiCd или
NiMH.
•
Не вставляйте батареи разных типов.
•
Следите за правильной полярностью при
установке батарей.
•
Вынимайте из прибора разряженные батареи.
Рис. 2 Батарейки в своём отсеке
