Символ Название/тип Значение/описание
Arrow Mode –
режим
перемещения
стрелки
индикатора Arrow
Readout
Auto: режим, при котором стрелка
автоматически указывает на
частотную полосу с самым высоким
уровнем.
Manual: режим, при котором
стрелка может перемещаться при
помощи курсорных клавиш
Í
и
Î
.
Индикатор Arrow
Readout
Указывает частоту и уровень
полосы, расположенной под
стрелкой.
Zoom (Y-axis) –
изменение
градуировки оси Y
Fixed: градуировка оси Y
зафиксирована в том виде, который
был задан в ручном (Manual)
режиме.
Manual: курсорные клавиши
Ï
и
Ð
служат для просмотра изменений
шкалы по оси Y.
Курсорные клавиши
Í
и
Î
увеличивают/уменьшают масштаб
оси Y.
Time Constant -
поле ввода
временной
константы
Временная константа соотносится с
временем интеграции анализатора
спектра.
Возможные значения:
0,2/0,5/1,0/2,0/5,0 секунд.
При меньшем значении Time
Constant изображение на дисплее
меняется быстро, более «нервно»,
при большем значении
производится "усреднение"
выборок, что обеспечивает более
стабильное отображение спектра.
Таблица 1 Описание функций 1/3-октавного анализатора
спектра
Scope (Осциллограф)
Для входа в режим Scope, выберите значение «Scope» в подменю
измерительных функций.

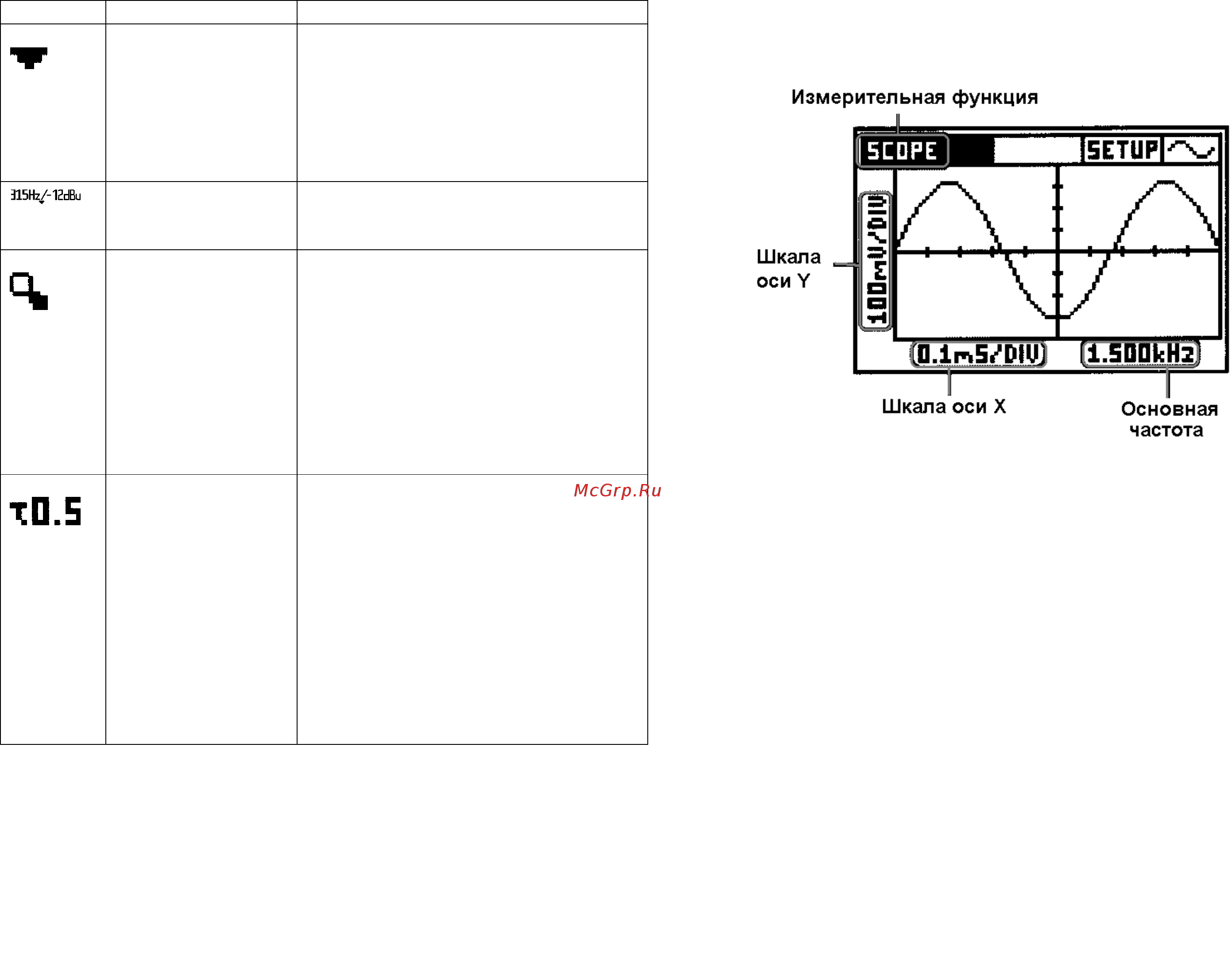

Рис. 20 Дисплей в режиме осциллографа
На дисплее отображается форма волны входного сигнала.
Основная частота определяется автоматически, и в соответствии
с этим значением градуируются шкалы осей X и Y.
Кроме того, текущее значение основной частоты отображается в
нижней строке дисплея.
ПРИМЕЧАНИЕ
Пользователю недоступна ручная градуировка дисплея
осциллографа.
