Меню фильтров (Filter)

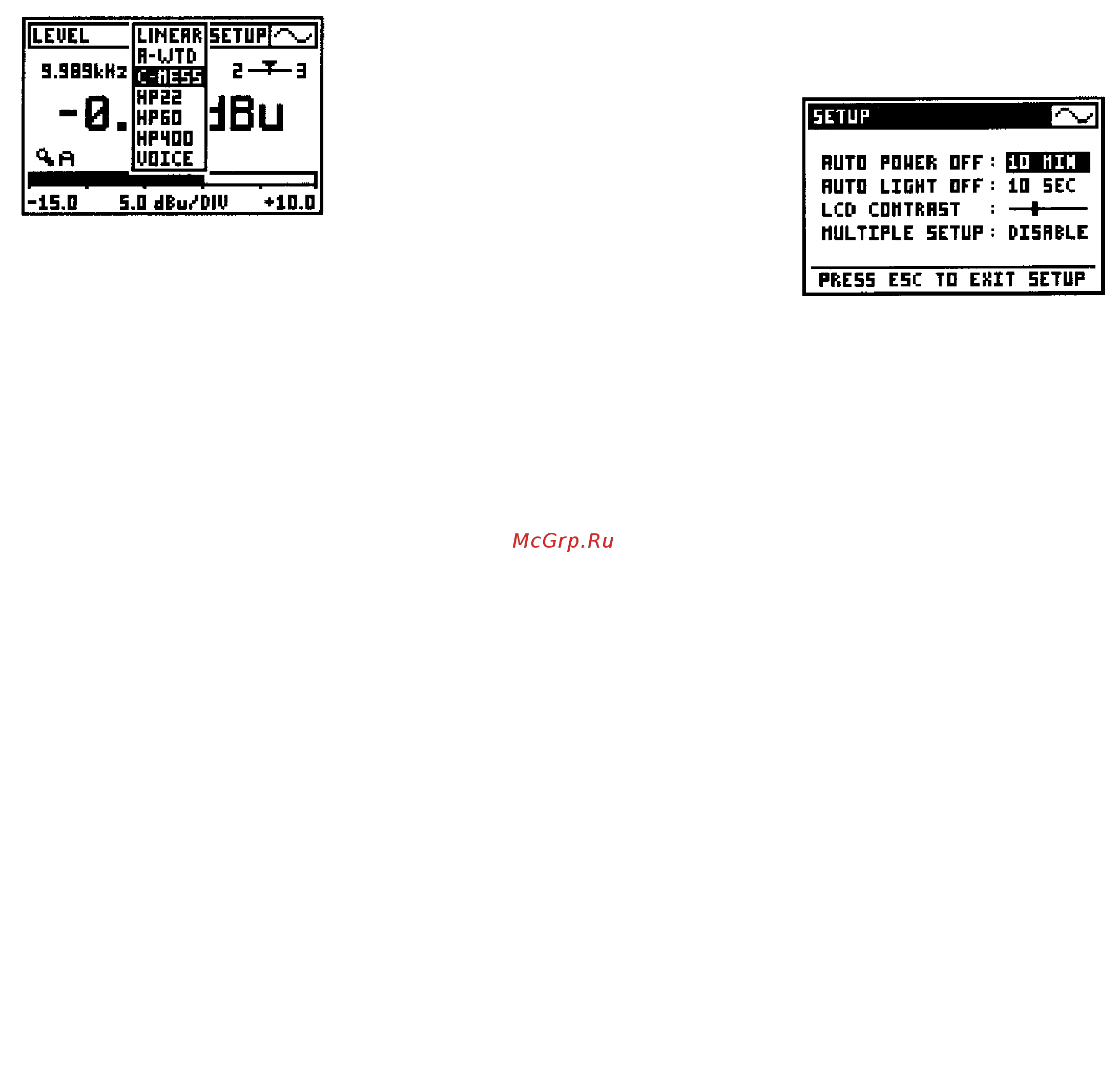

Рис. 5 Суб-меню фильтров
Фильтры, используемые в Minilyzer, имеют следующие
характеристики:
LINEAR
линейная частотная отдача (нет фильтра)
A-WTD
A-взвешенный по стандарту IEC 651
C-MESS
C-Message фильтр по стандарту IEC 468-4
HP22
пропускной ВЧ-фильтр 22 Гц по стандарту DIN
45045, -120 дБ/ декада
HP60
пропускной ВЧ-фильтр 60 Гц по стандарту DIN
45045, -120 дБ/ декада
HP400
пропускной ВЧ-фильтр 400 Гц по стандарту DIN
45045, -120 дБ/ декада
VOICE
Голосовой фильтр по стандарту ITU-T P.48
В работе фильтров имеются следующие ограничения:
•
Фильтры включаются только при измерении следующих
функций: Level-RMS, Level-Relative, THD+N, Frequency
Sweep и Time Sweep.
•
Любой выбранный фильтр будет активен до тех пор, пока
не будет выключен пользователем. Однако при
использовании функции, не поддерживающей фильтр,
последний автоматически отключается.
Меню установок (Setup)
Меню Setup дает возможность задать параметры четырех
различных системных параметров Minilyzer, как указано на
следующем рисунке.
Рис. 6 Дисплей в режиме Setup
Для изменения любого из четырех отображённых на дисплее
параметров переместите курсор к соответствующему полю,
нажмите кнопку Enter (
↵
), выберите требуемое значение или
режим при помощи курсорных клавиш и снова подтвердите выбор
нажатием кнопки Enter (
↵
).
•
Параметр
Auto Power Off
задает время после последнего
нажатия любой кнопки, через которое питание Minilyzer
автоматически отключается. Доступные значения: 3 мин., 10
мин., 30 мин., 60 мин. и Disable (выключен). В последнем случае
необходимо вручную отключать прибор, иначе он будет
работать до полной разрядки батарей.
•
Параметр
Auto Light Off
задает время работы подсветки после
ее включения. Доступные значения: 3 сек., 10 сек., 30 сек., 60
сек. и Disable (выключен). В последнем случае подсветка будет
гореть до выключения прибора.
ПРИМЕЧАНИЕ: чем дольше
горит подсветка, тем быстрее разряжаются батареи.
•
Параметр
LCD Contrast
регулирует контрастность дисплея. Это
также можно делать в любом режиме работы при
одновременном нажатии кнопок ESC и
Ï
и
Ð
.
•
Режим
Multiple Setup
позволяет четырем пользователям
сохранять в памяти индивидуальные значения системных
параметров. При включённом режиме прибор входит в режим с
13 14
