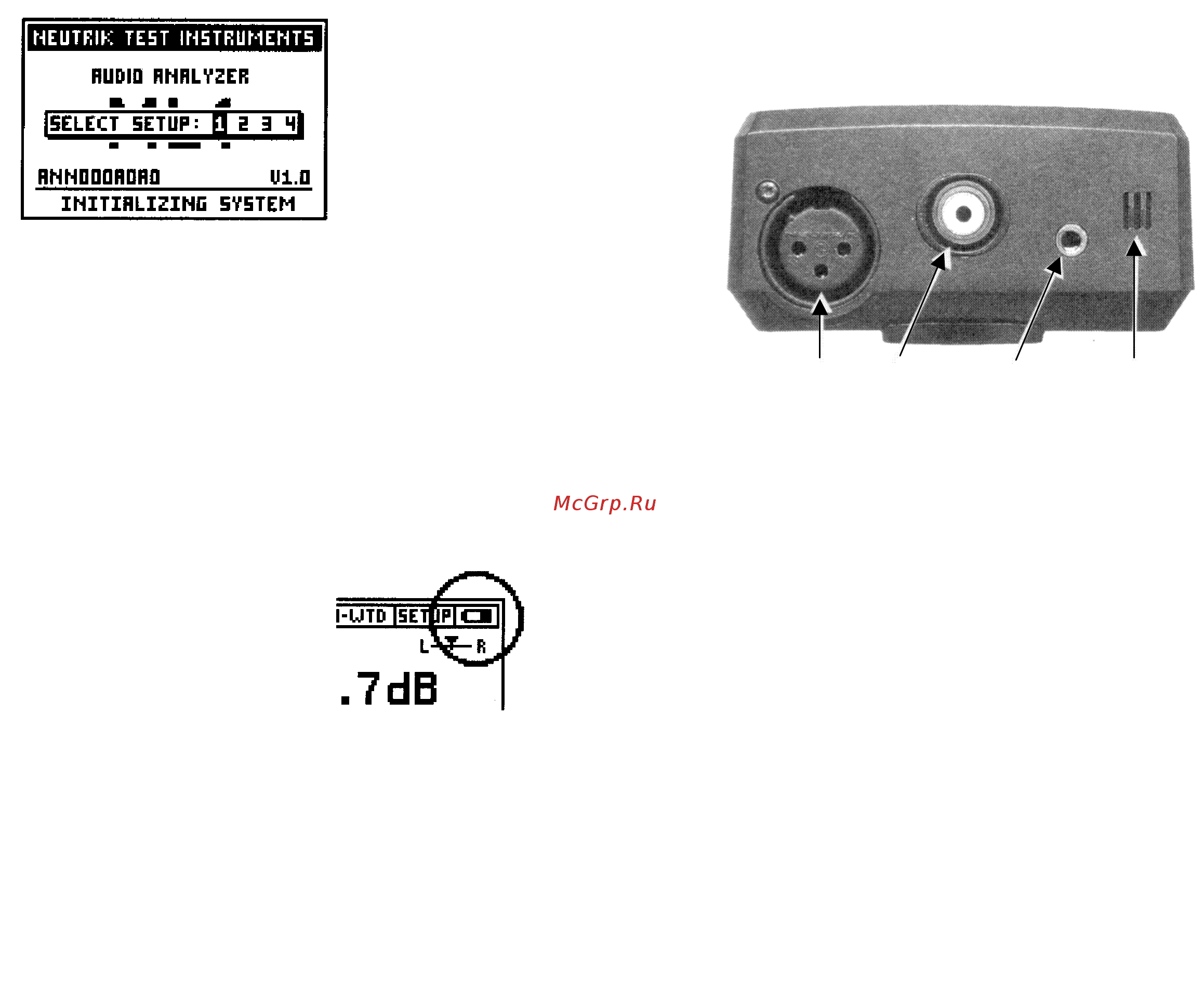

![Nti Neutrik Minilyzer ML1 [8/16] Входы и мониторный выход](/views2/1664253/page8/bg8.png)
индивидуальными параметрами после ввода
идентификационного номера в стартовом меню.
•
Для включения режима Multiple Setup введите значение Enable и
подтвердите выбор. Затем задайте свой идентификационный
номер (1, 2, 3 или 4) в стартовом меню (
рис. 7
).
Рис. 7 Дисплей стартового меню при работе нескольких
пользователей
ПРИМЕЧАНИЕ
Независимо от индивидуальных значений параметров, в
памяти прибора сохраняется только последняя записанная
кривая развертки.
Индикатор работы/разрядки батареи
(Operation / Low Battery)
В правом поле строки меню расположен движущейся символ «~»,
который указывает на то, что прибор работает нормально.
Или же, если батареи почти разрядились, в
этом поле будет отображаться значок
разрядки батарей (
рис. 8
).
ВНИМАНИЕ
Как только батареи разрядятся, их следует
удалить из прибора во избежание
протечки электролита.
Рис. 7 Индикатор
разрядки батарей
Входы и мониторный выход
На верхней панели Minilyzer расположены три разъема входа/выхода и
встроенный микрофон.
•
Входы XLR и RCA служат для подачи сигнала на Minilyzer.
•
3,5-мм (1/8" дюйма) джековый разъем мониторного выхода служит
для подключения наушников. Т. о. можно осуществлять мониторинг
входного сигнала.
•
Встроенный микрофон позволяет тестировать полярность динамиков
при подаче тестового сигнала с Minirator MR1.
Входы XLR и RCA мониторный Встроенный
выход микрофон
Рис. 9 Входы и выход ML1
ПРИМЕЧАНИЕ
Никогда не подключайте сигнал одновременно к входам XLR и RCA!
При помощи Minilyzer нельзя измерить уровень звукового давления
(SPL).
Функция распознавания музыкального сигнала
(Music Detection)
Если на вход Minilyzer подаётся музыкальный сигнал, мониторный выход
автоматически (через 2 сек.) переключается в режим «распознавания
музыки» Music Detection, при котором сигнал на мониторном выходе
остаётся почти всегда на одном уровне, независимо от перепадов
уровня на входе (можно сравнить с эффектом компрессии).
ПРИМЕЧАНИЕ
Функция Music Detection доступна только в режимах измерений
измерении Level-RMS, Level-Relative, THD+N, Polarity, Balance и
Scope, причём уровень входного сигнала должен находиться в
диапазоне от –20 dBu до +20dBu.
