Курсорные клавиши
Курсор – ключевой элемент управления Minilyzer. Он
обеспечивает доступ к меню и текущим установкам прибора.
Позиция курсора указывается изменением цвета (из позитива в
негатив) соответствующих знаков того или иного поля.
Курсор перемещается при помощи четырех серых клавиш:
Í
,
Î
.
Ï
и
Ð
. Для входа в подменю или для подтверждения выбора
служит кнопка Enter (
↵
).
Для изменения режима меню необходимо выполнить следующую
процедуру:
1. Переместите курсор в поле необходимого в данный меню и
нажмите кнопку Enter (
↵
).
2. При помощи курсорных клавиш выберите из списка
необходимый параметр или функцию.
3. Подтвердите выбор нажатием кнопки Enter (
↵
).
Обратите внимание: в определенных режимах выбора результат
измерений будет обновлен даже до того, как для подтверждения
будет использована кнопка Enter.
Например, если выбрана новая единица измерений – но еще не
подтверждена – то на дисплее мгновенно отобразятся новые
результаты, даже до нажатия кнопки Enter (
↵
).
Если Вы совершили ошибку при навигации по меню, в прежний
режим можно вернуться нажатием на кнопку ESC.
Строка меню
Строка меню, расположенная в верхней части дисплея, позволяет
выбирать
измерительные функции
, выбирать тип включать
фильтр
или входить в меню
установок
(Setup). Кроме того, в
правой части строки меню может отображаться корректность
работы прибора или кондиционность батарей питания.
Для того, чтобы сделать тот или иной выбор, переместите курсор
к одному из полей строки меню и нажмите кнопку Enter (
↵
).

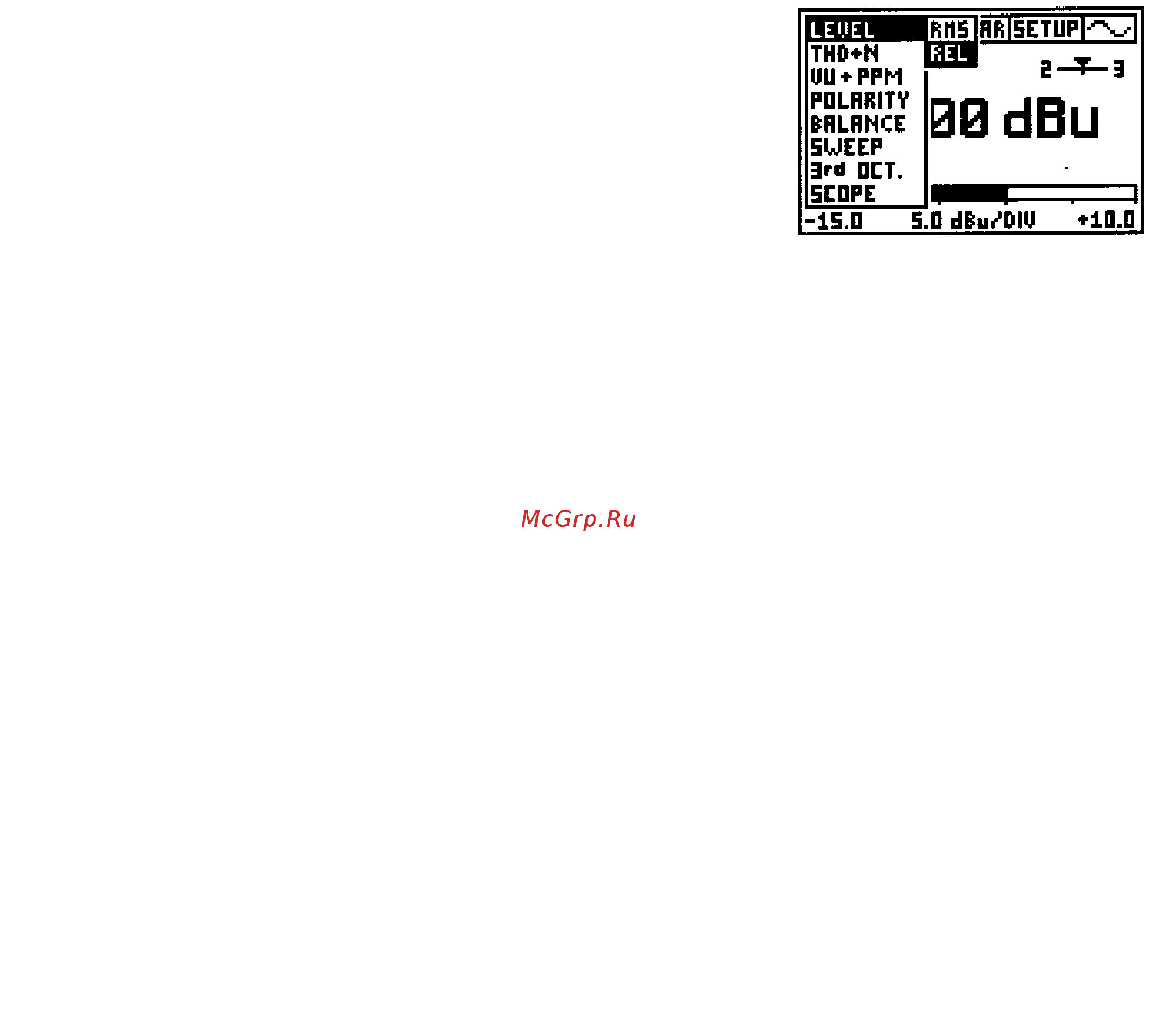

Рис. 4 Пример списка суб-меню
Вот список суб-меню в первом «выпадающем» меню:
•
RMS Level (среднеквадратичный уровень сигнала, см. стр. 17).
•
Relative Level (относительный уровень сигнала – это
соотношение входного RMS-уровня и заданного
пользователем эталонного уровня, см. стр. 18).
•
THD + N – полный коэффициент гармоник + шум (см. стр. 19).
•
VU + PPM – vu-индикация по стандарту DIN 45406 и РРМ-
индикация (пиковая) по стандартам Type I, Type IIA и Nordic
(см. стр. 20).
•
Polarity (полярность – анализ тестового сигнала Minirator MR1,
производится при помощи прямого кабельного соединения ил
через встроенный микрофон Minilyzer, см. стр. 22).
•
Balance – ошибка балансировки сигнала, измеряемого между
контактами 1 и 2 входного разъема XLR (см. стр. 23).
•
Sweep (развертка – регистрация частотной или временнóй
развертки, см. стр. 24).
•
3
rd
Octave – 1/3-октавный анализ спектра входного сигнала (см.
стр. 28).
•
Scope (осциллограф) – графическое отображение входного
сигнала (см. стр. 30).
11
12
