Olympus EPOCH 650 [114/384] Использование страницы general setup
![Olympus EPOCH 650 [114/384] Использование страницы general setup](/views2/1665728/page114/bg72.png)
DMTA-10055-01RU, Версия 1, Август 2018
Глава 4
102

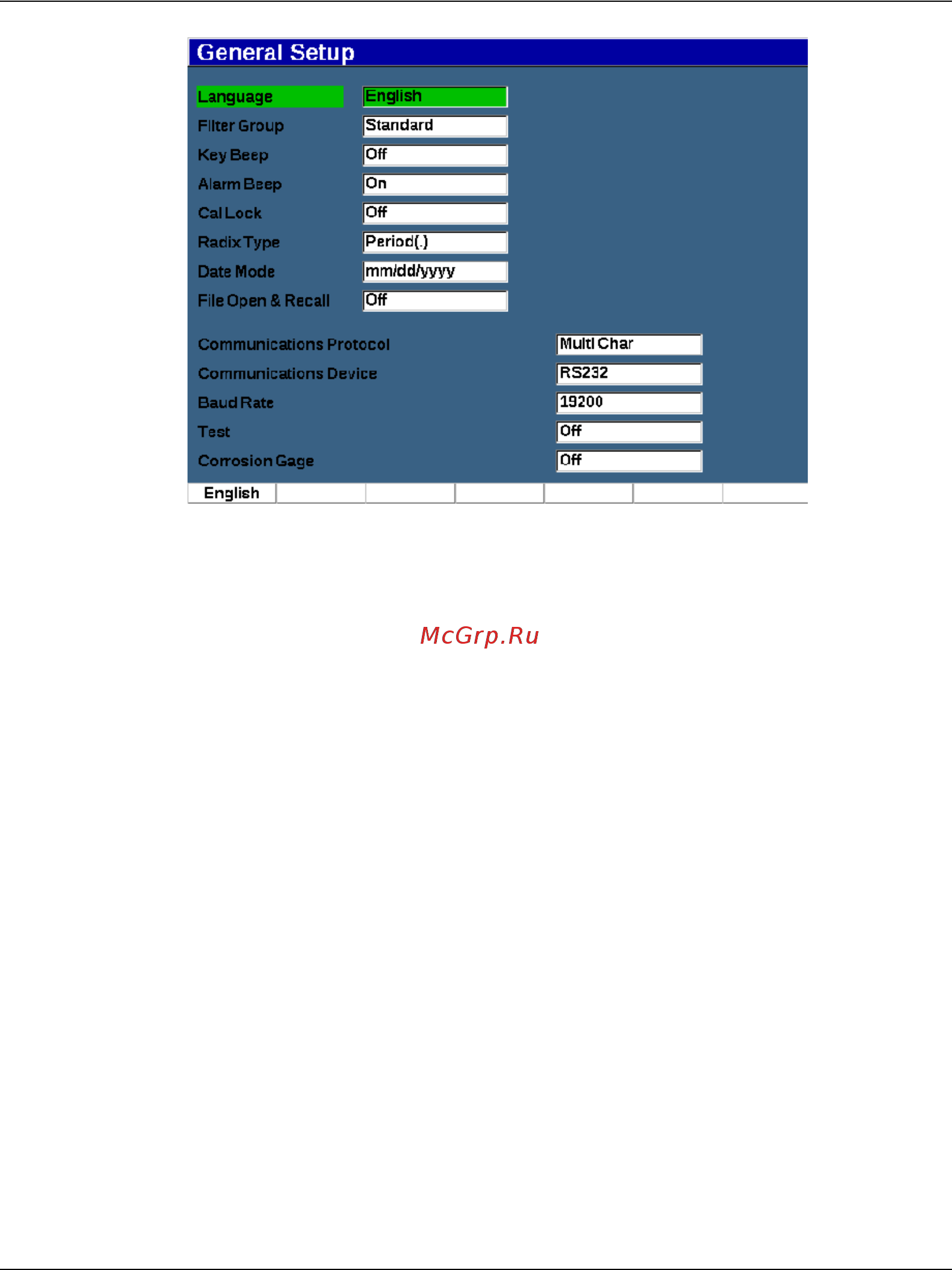

Рис. 4-16 Страница General Setup (Общие настройки)
Использование страницы General setup
1. Выберите Inst Setup [Настр. прибора] (группа 3/5).
2. Нажмите General (клавиша P1).
3. Выберите параметр, который вы хотите отредактировать:
• Language (Язык)
Используется для выбора языка пользовательского интерфейса
(английский, японский, немецкий, французский, испанский,
русский и китайский).
• Filter Group (Фильтры)
Используется для выбора группы фильтров приемника.
• Key Beep (Звук. клавиш)
Звуковой сигнал при нажатии клавиш.
• Alarm Beep (Звук. сигнал.)
Активирует звуковой
сигнал при срабатывании сигнализации строба.
• Cal Lock (Блок калибр.)
Блокирует доступ ко всем функциям, влияющим на данные
калибровки/А-скана Сюда входят настройки Basic (Осн.), Pulser
