DMTA-10055-01RU, Версия 1, Август 2018
Программные функции и опции
263

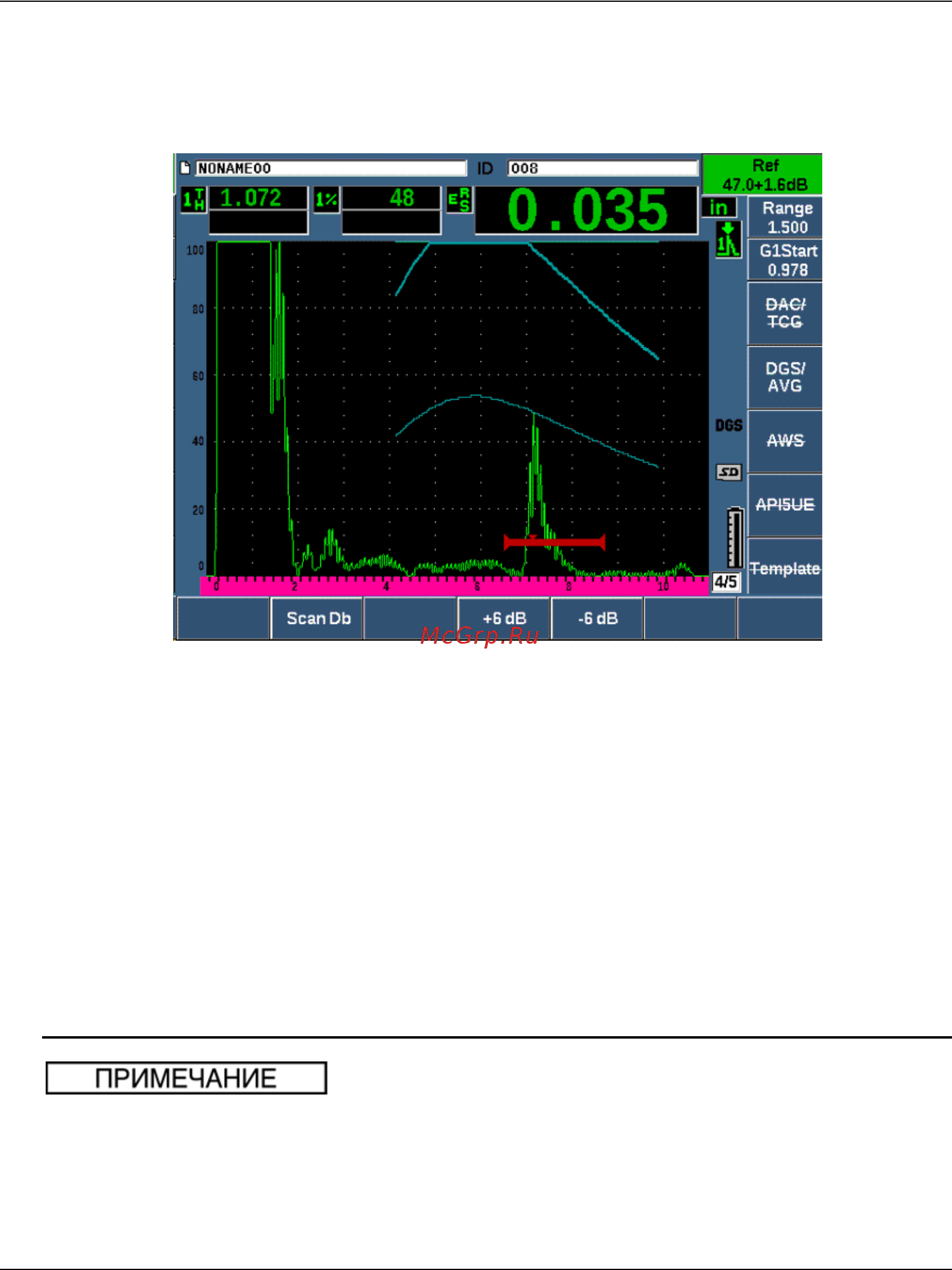

На Рис. 11-17 на стр 263 показана настройка АРД-диаграммы с усилением
кривой, обеспечивающая точность измерения амплитуды эхо-сигнала путем
расположения эхо-сигнала на уровне 80% от высоты экрана.
Рис. 11-17 Отрегулированное усиление кривой АРД-диаграммы
11.3.5 Настройка порога выявляемости (регистрации)
Порог выявляемости АРД-диаграммы определяет высоту основной кривой.
Высота кривой представляет амплитуду эхо-сигнала от плоскодонного
отверстия, диаметр которого соответствует порогу выявляемого дефекта на
разной глубине залегания. Обычно это равно критическому размеру дефекта. В
EPOCH 650 есть возможность настроить порог выявляемости в процессе
контроля.
Настройка высоты кривой возможна по той причине, что АРД-диаграммы
рассчитываются на основании сигнала от контрольного отражателя и
некоторых математических данных преобразователя. Это позволяет
EPOCH 650 строить кривую затухания звука (в стали) для отражателя
