Olympus EPOCH 650 [202/384] Коррекция криволинейной поверхности

DMTA-10055-01RU, Версия 1, Август 2018

Глава 9

190

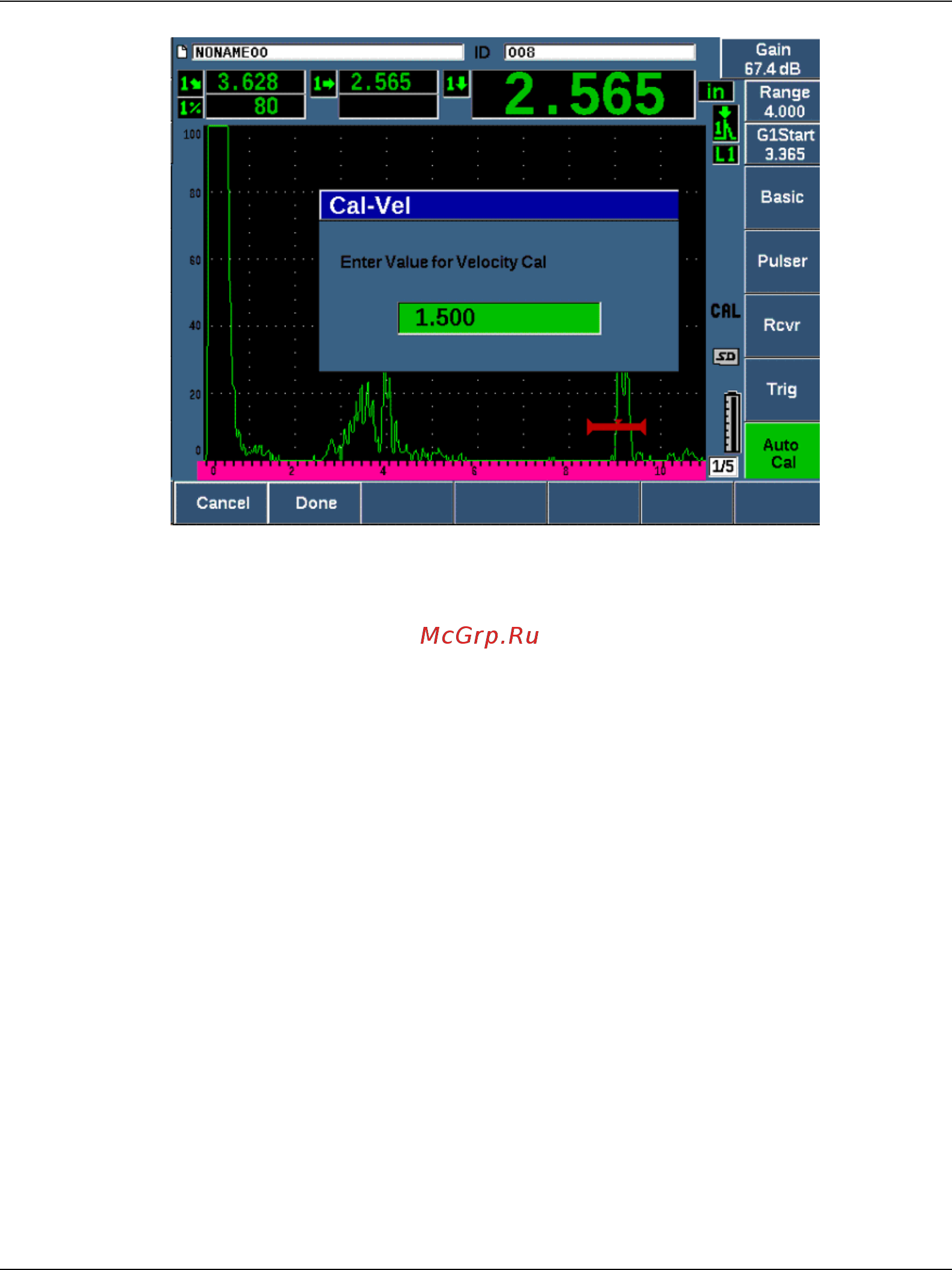

Рис.9-29 Ввод значения толщины для калибровки скорости

12. Выберите Done (Готово) для завершения калибровки.

9.10 Коррекция криволинейной поверхности

Ультразвуковой дефектоскоп EPOCH 650 позволяет выполнять коррекцию

расстояния по поверхности при контроле наклонным преобразователем труб,

цилиндров и прочих изогнутых поверхностей. Это применимо только в случае,

когда поверхность объекта контроля изогнута в направлении пути ультразвука

преобразователя. Данная функция корректирует значение горизонтального

расстояния и значение глубины до дефекта, исходя из толщины и диаметра

изделия. Коррекция

применяется для контроля изогнутых поверхностей, при

которых преобразователь расположен на наружном диаметре изделия.

Коррекцию криволинейной поверхности можно применять также к сплошным

цилиндрам (пруткам, брускам).

Чтобы активировать коррекцию криволинейной поверхности, выполните следующее:

1. Выберите Trig > CSC = Outer Dia или Bar (Триг. > CSC = Наруж.диам. или

Пруток), чтобы активировать функцию коррекции криволинейной
