DMTA-10055-01RU, Версия 1, Август 2018

Калибровка

189

Если по какой-либо причине нужно выйти из калибровки, не получив ее

данных, нажмите Cancel (Отмена).

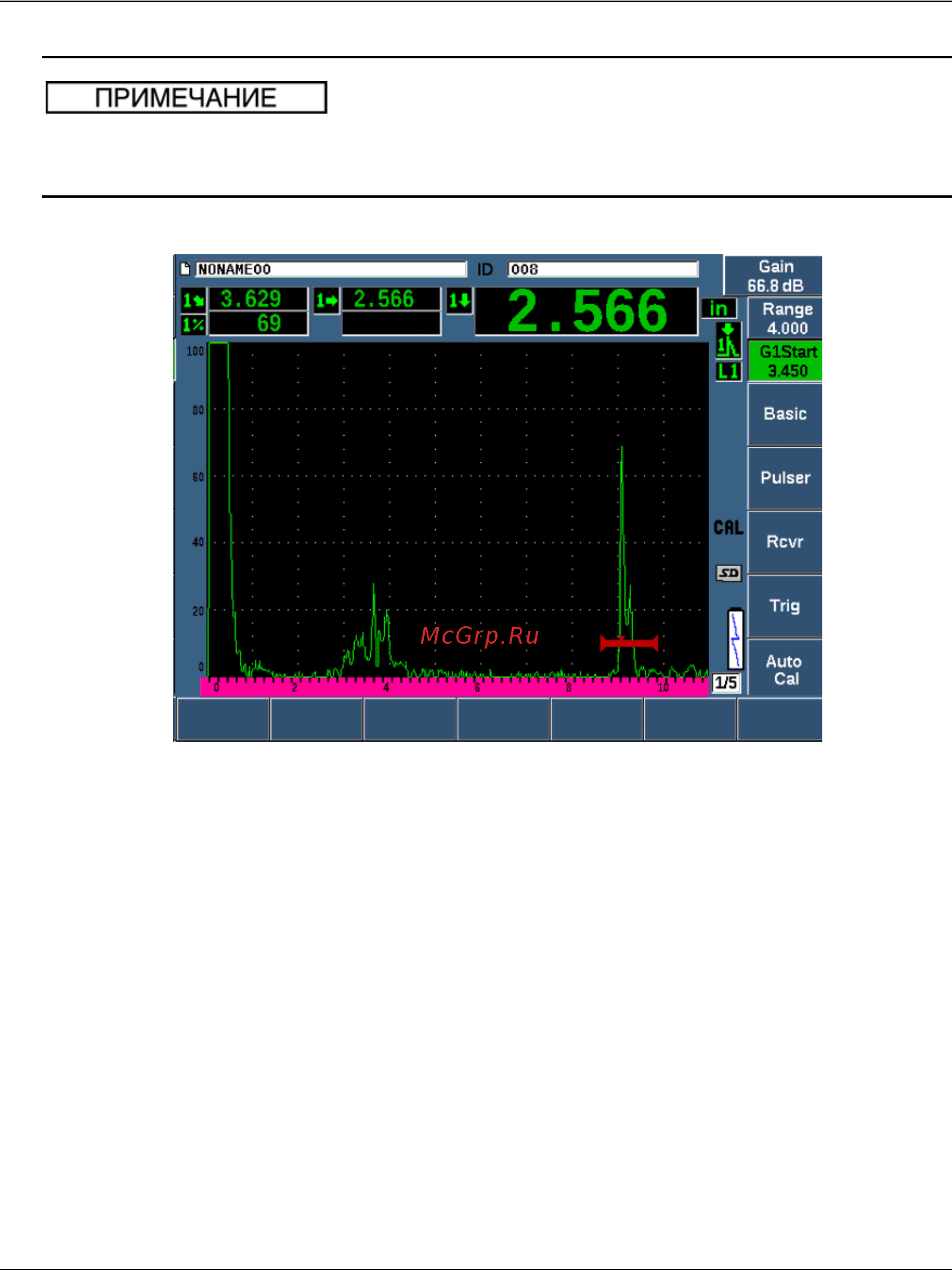

Рис. 9-28 Пример стробированного сигнала для калибровки скорости

8. Нажмите кнопку G1Start (клавиша P5) и поместите строб 1 таким образом,

чтобы эхо-сигнал от второго бокового сверления пересекал порог строба.

Отражение должно быть около 38,1 мм.

9. Нажмите dB и настройте усиление так, чтобы амплитуда эхо-сигнала

находилась приблизительно на уровне 80 % от высоты экрана.

Показание толщины отобразится крупным шрифтом над А-сканом.

10. Как только появится устойчивое значение, выберите Auto Cal > Cal-Vel

(Автокал. > Калиб. скор.).

11. Введите известное значение толщины стробированного сигнала (см. Рис.9-29

на стр 190).
