DMTA-10055-01RU, Версия 1, Август 2018
Программные функции и опции
283
11.6.2 Использование опции усреднения А-скана
При активации опции усреднения, справа от экрана отображается индикатор
xAv () (см. Рис. 11-29 на стр 283).

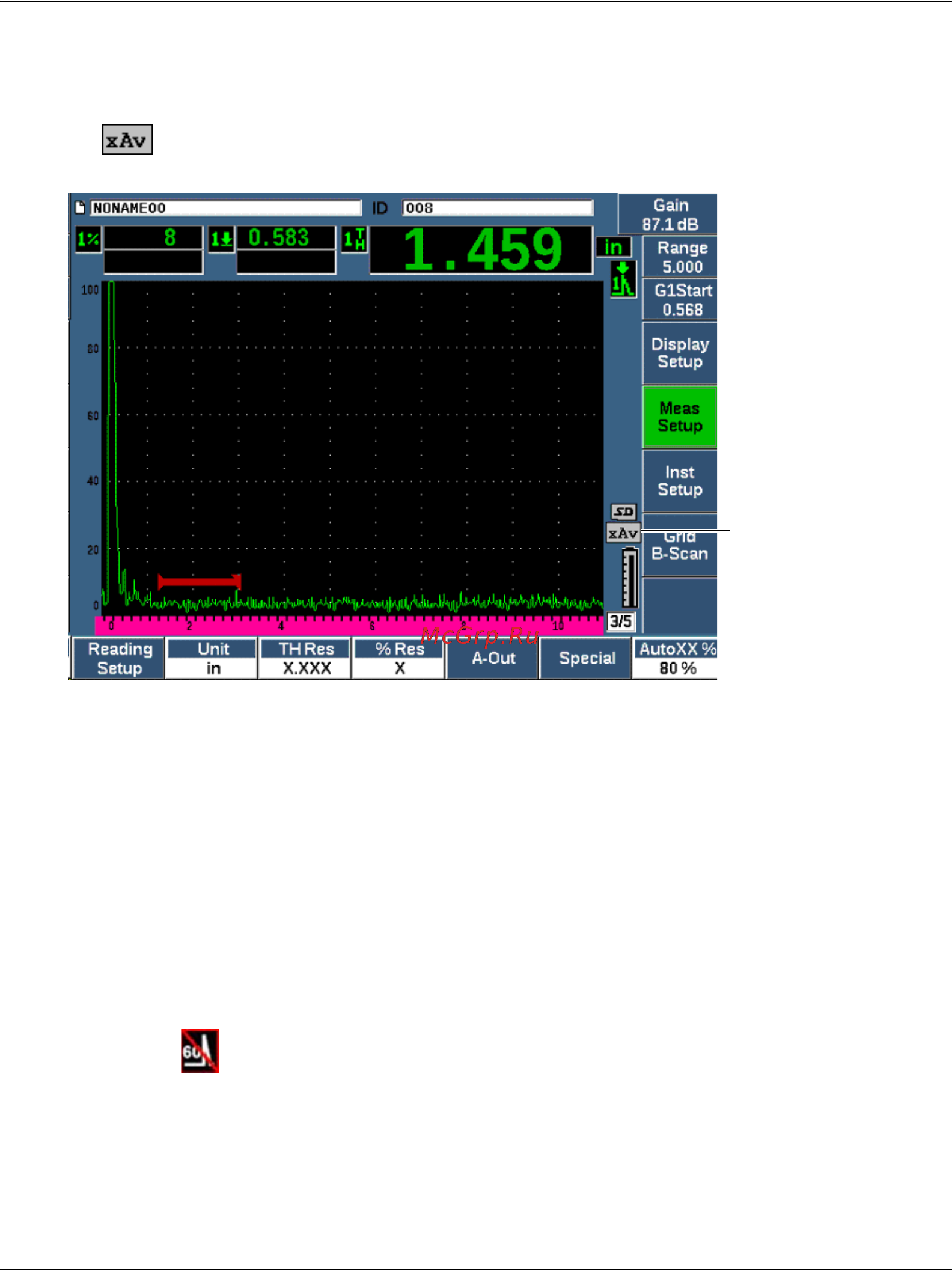

Рис. 11-29 Экран Waveform Averaging (Усреднение А-скана)
Важно отметить, что частота измерений при использовании программной
опции усреднения не является эквивалентной ЧЗИ, т.к. находится в
стандартном режиме. Частота измерений при использовании опции
усреднения равна общей ЧЗИ, поделенной на фактор
усреднения.
При более высоких уровнях усреднения частота обновления экрана может быть
меньше 60 гЦ (в зависимости от значения ЧЗИ). Если частота обновления экрана
падает ниже 60 Гц (промышленный стандарт), справа от экрана отображается
индикатор () (см. Рис. 11-30 на стр 284).
Индикатор xAv
