Калибровка

169

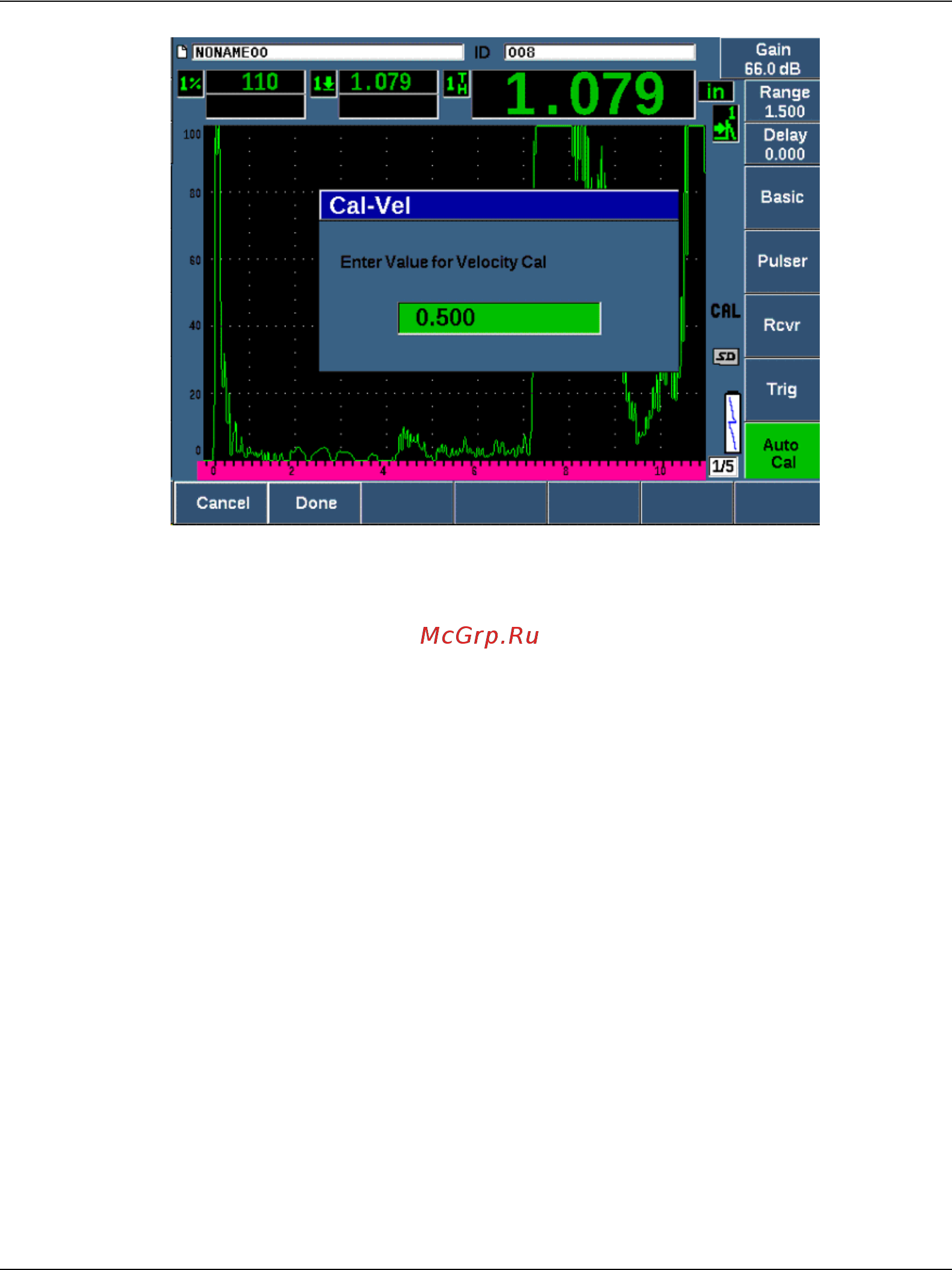

Рис.9-13 Ввод значения толщины для калибровки скорости

9.7 Калибровка в режиме эхо-эхо

Калибровка в режиме эхо-эхо производится с использованием преобразователя

с линией задержки V202-RM Olympus с частотой 10,0 МГц и диаметром

пьезоэлемента 6 мм.

Для калибровки в режиме эхо-эхо понадобится контрольный образец с одной

известной толщиной, изготовленный из материала объекта контроля. В идеале

толщина контрольного образца должна быть как можно ближе к толщине

объекте контроля

. В режиме эхо-эхо измеряется расстояние между двумя

сигналами, один из которых является начальной точкой измерения, а другой –

конечной точкой. Отпадает необходимость в калибровке смещения нуля,

поскольку эффекты, вызывающие смещение нуля, устраняются тем, что сигнал,

служащий начальной точкой измерения, находится в стробе. Поэтому в режиме

калибровки эхо-эхо, для получения

точных показаний, требуется только

калибровка скорости звука в материале.

В этом примере использовался стандартный 5-ти ступенчатый образец из стали

(Арт.: 2214E, Olympus). Размер ступеней: 2,54 мм, 5,08 мм, 7,62 мм, 10,16 мм и

12,7 мм.
