DMTA-10055-01RU, Версия 1, Август 2018
Глава 11
294
11.9.2 Экран коррозионного модуля
Конфигурация экрана коррозионного модуля EPOCH 650 модифицирована по
сравнению с режимом стандартного дефектоскопа. Также, многие функции
обычного дефектоскопа становятся недоступными в программном модуле для
коррозионного мониторинга (см. Рис.11-36 на стр 294).
Поля показаний: в коррозионном модуле выбор отображаемых показаний
ограничивается приложением (коррозионный мониторинг).
Контроль усиления: установлен на Auto (Авто) при активированной функции
AGC.
Зона измерения:
определяется стробом в верхней части экрана A-scan.
Настройка уровня строба недоступна в коррозионном модуле, поскольку режим
измерения установлен на Zero Cross (Пересечение нуля).
Индикатор измерения: расположен в нижней части экрана A-скан для точного
указания точки пересечения нуля.

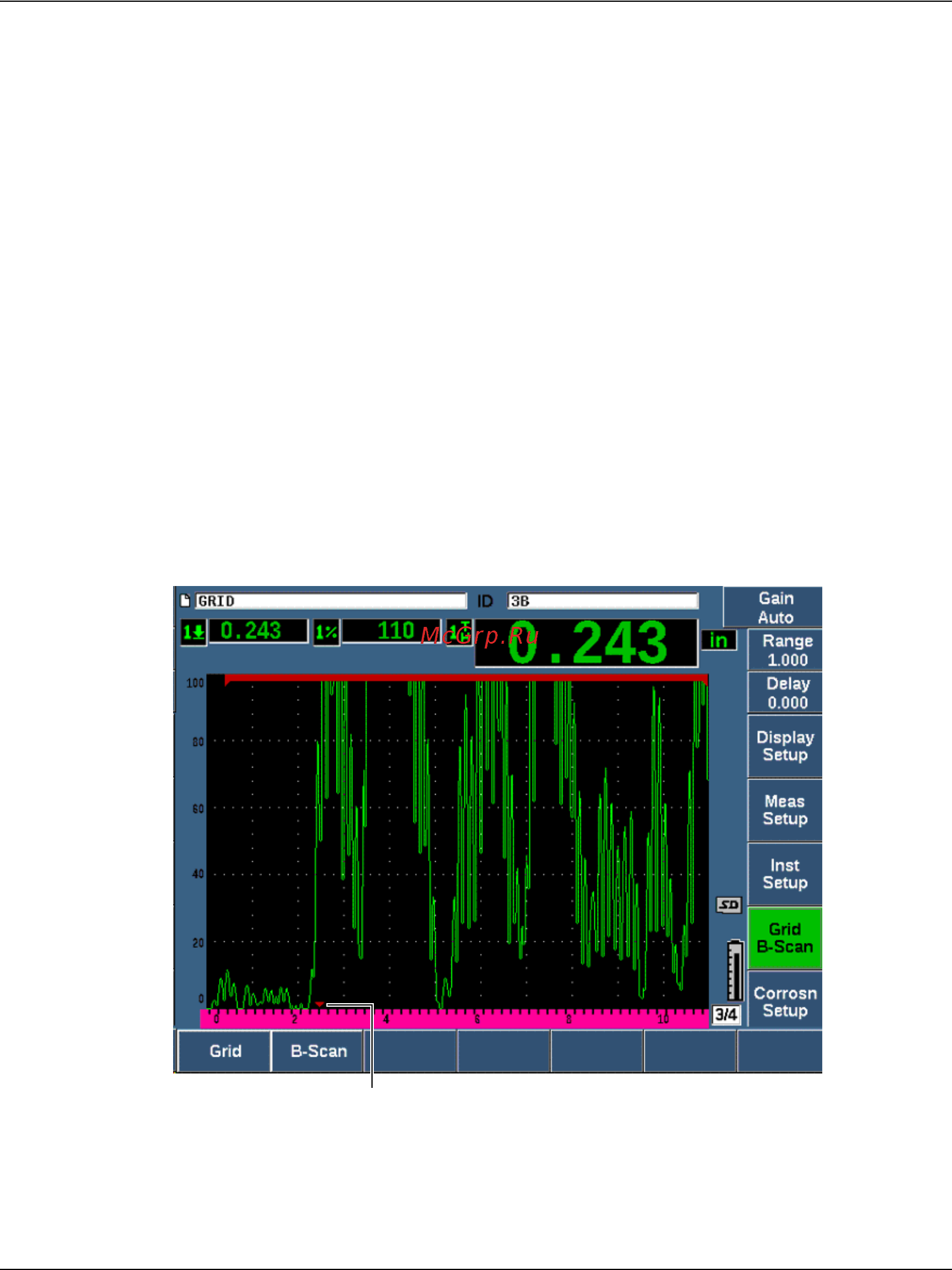

Рис. 11-36 Экран коррозионного модуля
Индикатор измерения
