DMTA-10022-01RU, Версия D, Сентябрь 2016
Глава 6
104

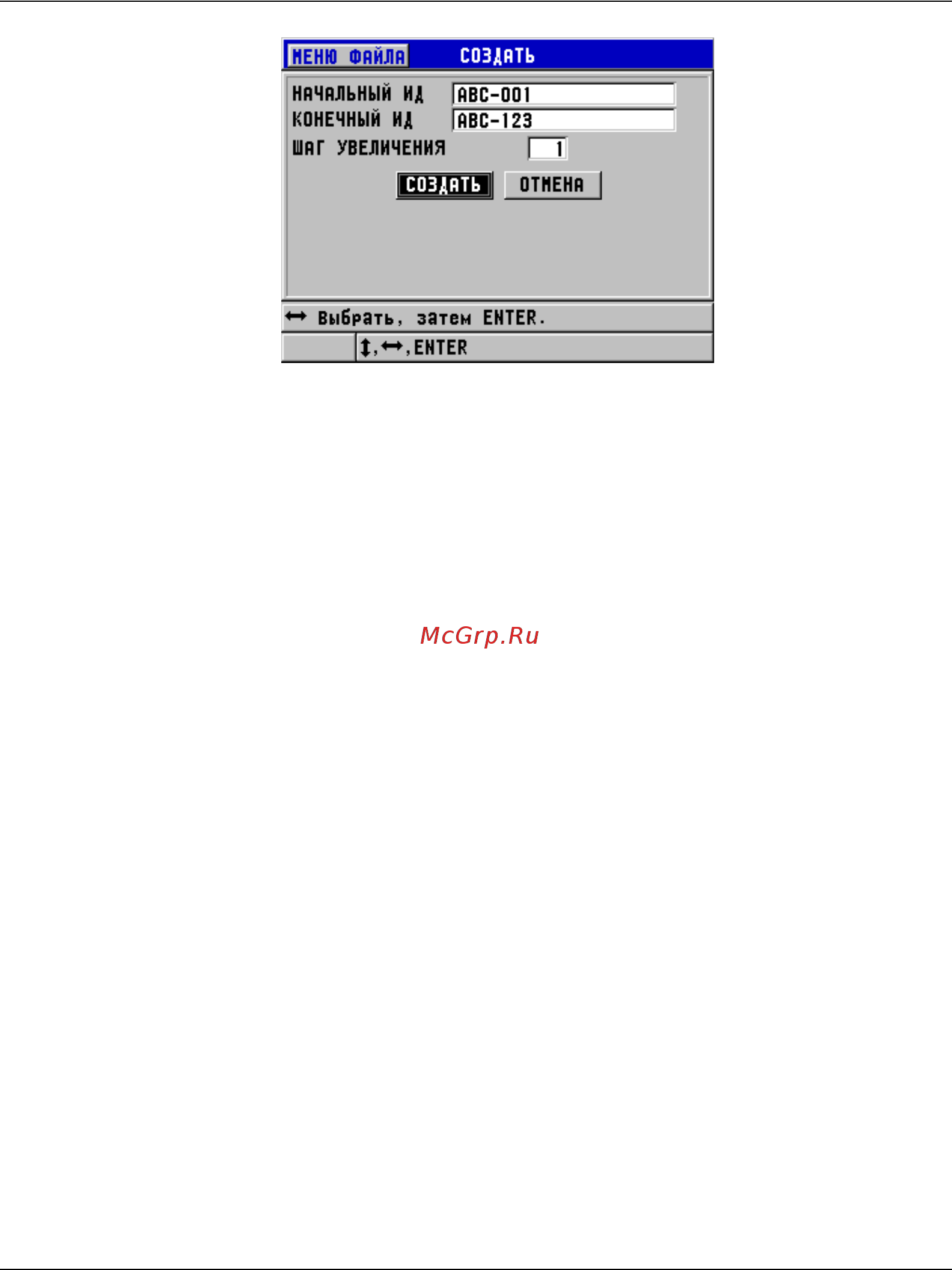

Рис. 6-19 Выбор диапазона ИД для последовательного типа файла
6.7.2.4 Последовательный файл с пользовательской точкой
Последовательный файл с пользовательской точкой (ПОСЛ+ПОЛЬЗ.ТЧК)
характеризуется наличием начального и конечного ИД-номера, а также серией
пользовательских точек. Результирующий файл включает начальную и
конечную точки, а также все точки, находящиеся между ними. Кроме того,
множество значений толщины на каждый ИД определяются с помощью
заданных пользовательских точек.
Используйте последовательный с
пользовательской точкой формат файла при
измерении по всей длине труб и трубопроводов, где на каждом ИД можно
выполнять измерения в верхней, нижней и боковых частях трубы (см. пример
Табл. 9 на стр. 105).
